摘 要：本发明涉及腰衬领域，具体是一种复合弹性腰衬及其加工工艺，选用苎麻纤维与锌玉纤维混织制备复合苎麻纤维；通过多次浸渍处理，在复合苎麻纤维上原位生长二硫化钼修饰的有机框架，得到改性苎麻纤维；将改性苎麻纤维在聚二甲基硅氧烷整理液中浸渍处理，然后采用等离子体交联，赋予生成的复合面布超疏水表面；选用苎麻纤维与氨纶交织双面布为基布，用复合大豆蛋白胶液作为粘接剂，将基布与复合面布复合，赋予腰衬较高的弹力；在大豆蛋白中增加多巴胺修饰二硫化钼、聚乙烯亚胺，通过对二硫化钼量子点进行化学修饰构筑多重键合作用，实现大豆蛋白基胶黏剂的增韧与防霉。
技术要点
1.一种复合弹性腰衬的加工工艺，其特征在于，包括以下步骤：
S1：将苎麻纤维与锌玉纤维混织，得到复合苎麻纤维；
S2：在复合苎麻纤维上原位生长二硫化钼修饰有机框架，得到改性苎麻纤维；
S3：将改性苎麻纤维在聚二甲基硅氧烷整理液中浸渍处理，等离子处理，得到复合面布；
S4：选用苎麻纤维与氨纶交织双面布为基布，将基布在复合大豆蛋白胶液中浸渍处理，得到改性基布；
S5：将改性基布作为中间层，上下表面放置复合面布，热压，得到一种复合弹性腰衬。
2.根据权利要求1所述的一种复合弹性腰衬的加工工艺，其特征在于，步骤S1中，复合苎麻纤维的面密度为40-45g/m2，复合苎麻纤维中苎麻纤维与锌玉纤维的质量比为9：1。
3.根据权利要求1所述的一种复合弹性腰衬的加工工艺，其特征在于，步骤S3中，等离子处理的工作条件为：在氩气环境中，工作功率为100W，放电压强220Pa，工作时间为30s。
4.根据权利要求1所述的一种复合弹性腰衬的加工工艺，其特征在于，步骤S3中，聚二甲基硅氧烷整理液的制备包括以下步骤：将聚二甲基硅氧烷、去离子水混合，置于乳化机中，以4000r/min乳化20min，得到聚二甲基硅氧烷整理液。
5.根据权利要求1所述的一种复合弹性腰衬的加工工艺，其特征在于，以质量份数计，复合大豆蛋白胶液的组成为：大豆蛋白20-25份、多巴胺修饰二硫化钼3-7份、聚乙烯亚胺1-5份、去离子水55-65份。
6.根据权利要求1所述的一种复合弹性腰衬的加工工艺，其特征在于，步骤S5中，热压的工作条件为：使用平板热压机，工作温度为35℃，工作压力为5MPa，工作时间为5min。
7.根据权利要求1所述的一种复合弹性腰衬的加工工艺，其特征在于，改性苎麻纤维的制备包括以下步骤：
(1)将三水合硝酸铜、二水合乙酸锌、去离子水混合，超声搅拌，得到一次浸渍液；
(2)将复合苎麻纤维放入一次浸渍液中，在35-40℃保温5h，用去离子水洗涤，得到预处理苎麻纤维；
(3)将二甲基咪唑、二硫化钼量子点、去离子水混合，超声搅拌，得到二次浸渍液；将预处理苎麻纤维放入二次浸渍液中，在18-25℃中保温7-9h，得到改性苎麻纤维。
8.根据权利要求1所述的一种复合弹性腰衬的加工工艺，其特征在于，多巴胺修饰二硫化钼的制备包括以下步骤：将二硫化钼量子点、去离子溶液混合，超声处理20-30min，加入Tris-HCl与去离子水的混合液，将溶液pH保持为8.5加入多巴胺，在55-60℃下保温22-24h，干燥，得到多巴胺修饰二硫化钼。
9.根据权利要求7-8所述的一种复合弹性腰衬的加工工艺，其特征在于，二硫化钼量子点的制备包括以下步骤：将二硫化钼、异丙醇混合，200W超声6h，离心，在140℃保温12h，蒸发浓缩，得到二硫化钼量子点。
10.一种复合弹性腰衬，其特征在于，由权利要求1-9中任意一项加工工艺加工得到。
技术领域
本发明涉及腰衬领域，具体是一种复合弹性腰衬及其加工工艺。
背景技术
随着社会的进步，消费者对服装的追求多样化发展，其中舒适感是服装的重要要求，而当今服装行业中腰衬是服装定型的重要组成，与没有弹力的腰衬相比，具有弹性的腰衬在起到提高服装造型、补强、保形的同时，有效改善服装的舒适度。
而现有的服装所使用的弹力腰衬存在透气性不佳，抗菌性效果差，防尘效果有限，且存在多次洗涤后手感、弹性、保型性均下降的问题。
发明内容
本发明的目的在于提供一种复合弹性腰衬及其加工工艺，以解决现有技术中的问题。
为了解决上述技术问题，本发明提供如下技术方案：
一种复合弹性腰衬的加工工艺，包括以下步骤：
S1：将苎麻纤维与锌玉纤维混织，得到复合苎麻纤维；
S2：在复合苎麻纤维上原位生长二硫化钼修饰有机框架，得到改性苎麻纤维；
S3：将改性苎麻纤维在聚二甲基硅氧烷整理液中浸渍处理，等离子处理，得到复合面布；
S4：选用苎麻纤维与氨纶交织双面布为基布，将基布在复合大豆蛋白胶液中浸渍处理，得到改性基布；
S5：将改性基布作为中间层，上下表面放置复合面布，热压，得到一种复合弹性腰衬。
进一步的，步骤S1中，复合苎麻纤维的面密度为40-45g/m2，复合苎麻纤维中苎麻纤维与锌玉纤维的质量比为9：1。
进一步的，步骤S3中，等离子处理的工作条件为：在氩气环境中，工作功率为100W，放电压强220Pa，工作时间为30s。
进一步的，步骤S3中，聚二甲基硅氧烷整理液的制备包括以下步骤：将聚二甲基硅氧烷、去离子水混合，置于乳化机中，以4000r/min乳化20min，得到聚二甲基硅氧烷整理液。
进一步的，以质量份数计，复合大豆蛋白胶液的组成为：大豆蛋白20-25份、多巴胺修饰二硫化钼3-7份、聚乙烯亚胺1-5份、去离子水55-65份。
进一步的，步骤S5中，热压的工作条件为：使用平板热压机，工作温度为35℃，工作压力为5MPa，工作时间为5min。
进一步的，改性苎麻纤维的制备包括以下步骤：
(1)将三水合硝酸铜、二水合乙酸锌、去离子水混合，超声搅拌，得到一次浸渍液；
(2)将复合苎麻纤维放入一次浸渍液中，在35-40℃保温5h，用去离子水洗涤，得到预处理苎麻纤维；
(3)将二甲基咪唑、二硫化钼量子点、去离子水混合，超声搅拌，得到二次浸渍液；将预处理苎麻纤维放入二次浸渍液中，在18-25℃中保温7-9h，得到改性苎麻纤维。
进一步的，多巴胺修饰二硫化钼的制备包括以下步骤：将二硫化钼量子点、去离子溶液混合，超声处理20-30min，加入Tris-HCl与去离子水的混合液，将溶液pH保持为8.5加入多巴胺，在55-60℃下保温22-24h，干燥，得到多巴胺修饰二硫化钼。
进一步的，二硫化钼量子点的制备包括以下步骤：将二硫化钼、异丙醇混合，200W超声6h，离心，在140℃保温12h，蒸发浓缩，得到二硫化钼量子点。
本发明的有益效果：
本发明提供一种复合弹性腰衬及其加工工艺，通过改善原料及工艺，制备的腰衬弹性好、透气性佳、抗菌效果好，具有较好的疏水性。
选用强力高、吸湿透气性好、抑菌性强、穿着舒适的苎麻纤维作为原料，与兼具保健、抗菌、接触凉爽功能的锌玉纤维混织，制备的复合苎麻纤维作为复合面布基布能有效改善腰衬的卫生吸湿透气性，有效增强腰衬的穿戴舒适度。
通过多次浸渍处理，在复合苎麻纤维上原位生长二硫化钼修饰的有机框架，得到改性苎麻纤维，通过浸渍处理，在复合苎麻纤维表面引入铜离子与锌离子，然后通过在有二硫化钼量子点及二甲基咪唑的溶液中常温浸渍处理，使其原位生长二硫化钼修饰的有机框架；与二硫化钼相比，二硫化钼量子点具有更高的载流子迁移率、更大的比表面积、更多的活性位点，有效提高其光催化活性；铜离子、锌离子与硫元素均具有抗菌性，且生成的有机框架具有光催化杀菌性，在复合苎麻纤维上原位生长二硫化钼量子点修饰的有机框架，对复合苎麻纤维起到增韧效果的同时，有效协同改善腰衬的抗菌性能。
将改性苎麻纤维在聚二甲基硅氧烷整理液中浸渍处理，然后采用等离子体交联，赋予生成的复合面布超疏水表面，从而大幅改善腰衬的防尘疏水性，有效提高腰衬的实用性。
选用苎麻纤维与氨纶交织双面布为基布，用复合大豆蛋白胶液作为粘接剂，将基布与复合面布复合，赋予腰衬较高的弹力；选用来源丰富、可再生、成本低、易加工的大豆蛋白作为胶粘剂，环保无毒，符合绿色生产要求，但是大豆蛋白存在耐水胶接强度低、固化胶层硬脆和防霉性差等缺点，本发明中通过在大豆蛋白中增加多巴胺修饰二硫化钼、聚乙烯亚胺，通过对二硫化钼量子点进行化学修饰构筑多重键合作用，实现大豆蛋白基胶黏剂的增韧与防霉；利用多巴胺的自聚合和多功能，在二硫化钼量子点表面包覆聚多巴胺表面层，通过加成反应和席夫碱键共价交联大豆蛋白，从而大幅提高二硫化钼量子点与大豆蛋白间的界面作用力，有效提高基布与复合面布的结合力。
在基布与复合面布的热压时，压力选用5MPa能有效促进基布与复合面布中分子链伸直和二硫化钼修饰的有机框架上偶极子取向排列，从而提高腰衬的散热透气性；温度选用低温35℃保持基布与复合面布原有孔隙结构。
具体实施方式
下面将结合本发明的实施例，对本发明中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅是本发明的一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本发明要求的保护范围之内。
以下结合具体实施例对本发明的技术方案作进一步详细说明，应当理解，以下实施例仅仅用以解释本发明，并不用于限定本发明。
实施例1
一种复合弹性腰衬的加工工艺，包括以下步骤：
S1：将苎麻纤维与锌玉纤维混织，得到复合苎麻纤维；
复合苎麻纤维的面密度为40g/m2，复合苎麻纤维中苎麻纤维与锌玉纤维的质量比为9：1；
S2：在复合苎麻纤维上原位生长二硫化钼修饰有机框架，得到改性苎麻纤维，制备包括以下步骤：
(1)将2.19g二水合乙酸锌、2.41g三水合硝酸铜、400mL去离子水混合，超声搅拌，得到一次浸渍液；
(2)将1g复合苎麻纤维放入一次浸渍液中，在35℃保温5h，用去离子水洗涤，得到预处理苎麻纤维；
(3)将3.28g2-甲基咪唑、240mg二硫化钼量子点、400mL去离子水混合，超声搅拌，得到二次浸渍液；将1g预处理苎麻纤维放入二次浸渍液中，在18℃中保温9h，得到改性苎麻纤维；
S3：将改性苎麻纤维在聚二甲基硅氧烷整理液中浸渍处理，等离子处理，得到复合面布；
聚二甲基硅氧烷整理液的制备包括以下步骤：将0.5g聚二甲基硅氧烷、9.5L去离子水混合，置于乳化机中，以4000r/min乳化20min，得到聚二甲基硅氧烷整理液；
等离子处理的工作条件为：在氩气环境中，工作功率为100W，放电压强220Pa，工作时间为30s；
S4：选用苎麻纤维与氨纶交织双面布为基布，将基布在复合大豆蛋白胶液中浸渍处理，得到改性基布；
以质量份数计，复合大豆蛋白胶液的组成为：大豆蛋白20份、多巴胺修饰二硫化钼3份、聚乙烯亚胺1份、去离子水55份；
多巴胺修饰二硫化钼的制备包括以下步骤：将0.5g二硫化钼量子点、200mL去离子溶液混合，超声处理20min，加入0.5gTris-HCl与200mL去离子水的混合液，将溶液pH保持为8.5加入1g多巴胺，在55℃下保温24h，干燥，得到多巴胺修饰二硫化钼；
二硫化钼量子点的制备包括以下步骤：将1g二硫化钼、100mL异丙醇混合，200W超声6h，离心，在140℃保温12h，蒸发浓缩，得到二硫化钼量子点；
S5：将改性基布作为中间层，上下表面放置复合面布，热压，得到一种复合弹性腰衬；
热压的工作条件为：使用平板热压机，工作温度为35℃，工作压力为5MPa，工作时间为5min。得到一次浸渍液；
实施例2
一种复合弹性腰衬的加工工艺，包括以下步骤：
S1：将苎麻纤维与锌玉纤维混织，得到复合苎麻纤维；
复合苎麻纤维的面密度为43g/m2，复合苎麻纤维中苎麻纤维与锌玉纤维的质量比为 9：1；
S2：在复合苎麻纤维上原位生长二硫化钼修饰有机框架，得到改性苎麻纤维，制备包括以下步骤：
(1)将2.19g二水合乙酸锌、2.41g三水合硝酸铜、400mL去离子水混合，超声搅拌，得到一次浸渍液；
(2)将1g复合苎麻纤维放入一次浸渍液中，在40℃保温5h，用去离子水洗涤，得到预处理苎麻纤维；
(3)将3.28g2-甲基咪唑、240mg二硫化钼量子点、400mL去离子水混合，超声搅拌，得到二次浸渍液；将1g预处理苎麻纤维放入二次浸渍液中，在25℃中保温7h，得到改性苎麻纤维；
S3：将改性苎麻纤维在聚二甲基硅氧烷整理液中浸渍处理，等离子处理，得到复合面布；
聚二甲基硅氧烷整理液的制备包括以下步骤：将0.5g聚二甲基硅氧烷、9.5L去离子水混合，置于乳化机中，以4000r/min乳化20min，得到聚二甲基硅氧烷整理液；
等离子处理的工作条件为：在氩气环境中，工作功率为100W，放电压强220Pa，工作时间为30s；
S4：选用苎麻纤维与氨纶交织双面布为基布，将基布在复合大豆蛋白胶液中浸渍处理，得到改性基布；
以质量份数计，复合大豆蛋白胶液的组成为：大豆蛋白25份、多巴胺修饰二硫化钼7份、聚乙烯亚胺5份、去离子水65份；
多巴胺修饰二硫化钼的制备包括以下步骤：将0.5g二硫化钼量子点、200mL去离子溶液混合，超声处理30min，加入0.5gTris-HCl与200mL去离子水的混合液，将溶液pH保持为8.5加入1g多巴胺，在60℃下保温22h，干燥，得到多巴胺修饰二硫化钼；
二硫化钼量子点的制备包括以下步骤：将1g二硫化钼、100mL异丙醇混合，200W超声6h，离心，在140℃保温12h，蒸发浓缩，得到二硫化钼量子点；
S5：将改性基布作为中间层，上下表面放置复合面布，热压，得到一种复合弹性腰衬；
热压的工作条件为：使用平板热压机，工作温度为35℃，工作压力为5MPa，工作时间为5min。
实施例3
一种复合弹性腰衬的加工工艺，包括以下步骤：
S1：将苎麻纤维与锌玉纤维混织，得到复合苎麻纤维；
复合苎麻纤维的面密度为45g/m2，复合苎麻纤维中苎麻纤维与锌玉纤维的质量比为 9：1；
S2：在复合苎麻纤维上原位生长二硫化钼修饰有机框架，得到改性苎麻纤维，制备包括以下步骤：
(1)将2.19g二水合乙酸锌、2.41g三水合硝酸铜、400mL去离子水混合，超声搅拌，得到一次浸渍液；
(2)将1g复合苎麻纤维放入一次浸渍液中，在40℃保温5h，用去离子水洗涤，得到预处理苎麻纤维；
(3)将3.28g2-甲基咪唑、240mg二硫化钼量子点、400mL去离子水混合，超声搅拌，得到二次浸渍液；将1g预处理苎麻纤维放入二次浸渍液中，在25℃中保温7h，得到改性苎麻纤维；
S3：将改性苎麻纤维在聚二甲基硅氧烷整理液中浸渍处理，等离子处理，得到复合面布；
聚二甲基硅氧烷整理液的制备包括以下步骤：将0.5g聚二甲基硅氧烷、9.5L去离子水混合，置于乳化机中，以4000r/min乳化20min，得到聚二甲基硅氧烷整理液；
等离子处理的工作条件为：在氩气环境中，工作功率为100W，放电压强220Pa，工作时间为30s；
S4：选用苎麻纤维与氨纶交织双面布为基布，将基布在复合大豆蛋白胶液中浸渍处理，得到改性基布；
以质量份数计，复合大豆蛋白胶液的组成为：大豆蛋白25份、多巴胺修饰二硫化钼7份、聚乙烯亚胺5份、去离子水65份；
多巴胺修饰二硫化钼的制备包括以下步骤：将0.5g二硫化钼量子点、200mL去离子溶液混合，超声处理30min，加入0.5gTris-HCl与200mL去离子水的混合液，将溶液pH保持为8.5加入1g多巴胺，在60℃下保温22h，干燥，得到多巴胺修饰二硫化钼；
二硫化钼量子点的制备包括以下步骤：将1g二硫化钼、100mL异丙醇混合，200W超声6h，离心，在140℃保温12h，蒸发浓缩，得到二硫化钼量子点；
S5：将改性基布作为中间层，上下表面放置复合面布，热压，得到一种复合弹性腰衬；
热压的工作条件为：使用平板热压机，工作温度为35℃，工作压力为5MPa，工作时间为5min。
原料来源：
一种复合弹性腰衬的加工工艺，包括以下步骤：
基布为苎麻纤维与氨纶交织双面布[苎麻纤维(密度1.5g/cm3，直径20μm)：成都玉竹麻业有限公司，比例82％，氨纶规格为3.33tex(30D)，比例为18％)，克质量250g/m2，厚度为1mm]；苎麻纤维(密度1.5g/cm3，直径20μm)：成都玉竹麻业有限公司；锌玉纤维(75d)：青鸟宏盛祥进出口有限公司；二水合乙酸锌Z110777、三水合硝酸铜C573328、2-甲基咪唑M104839、聚二甲基硅氧烷H431357、聚乙烯亚胺E107079、Tris-HClT301504、多巴胺D590946、二硫化钼M431855：阿拉丁试剂；大豆蛋白S30914：上海源叶生物科技有限公司；异丙醇，分析纯：国药集团试剂。
对比例1：以实施例3为对照组，没有加入锌玉纤维，其他工序正常。
对比例2：以实施例3为对照组，没有在复合苎麻纤维上原位生长二硫化钼修饰有机框架，其他工序正常。
对比例3：以实施例3为对照组，没有将改性苎麻纤维在聚二甲基硅氧烷整理液中浸渍处理，其他工序正常。
对比例4：以实施例3为对照组，用二硫化钼替换多巴胺修饰二硫化钼，其他工序正常。
对比例5：以实施例3为对照组，没有加入多巴胺修饰二硫化钼，其他工序正常。
实施例与对比例中复合面布的厚度为0.5mm，聚二甲基硅氧烷形成的涂层厚度为50μm，所得复合弹力腰衬的厚度为2.3mm。
性能测试：对实施例1-3、对比例1-5所制得的腰衬进行性能测试；
疏水性测试：用2μL水滴进行水接触角测定；
透湿量测试：参考GB/T12704.1-2009进行测试，试验温度38℃，相对湿度90％，测试时间2h，试样直径70mm；
剥离强力测试：参考FZ/T80007.1-2006测试，裁剪成长15cm、宽2.5cm，强力机参数：预加张力2N，起拉力值5N，量程500N，夹距50mm，速度100mm/min；
弹性测试：参考ASTMD3107-75进行测试，选用1.8kg重锤，将样品裁剪成长56cm，宽5cm，得到弹性伸长率；

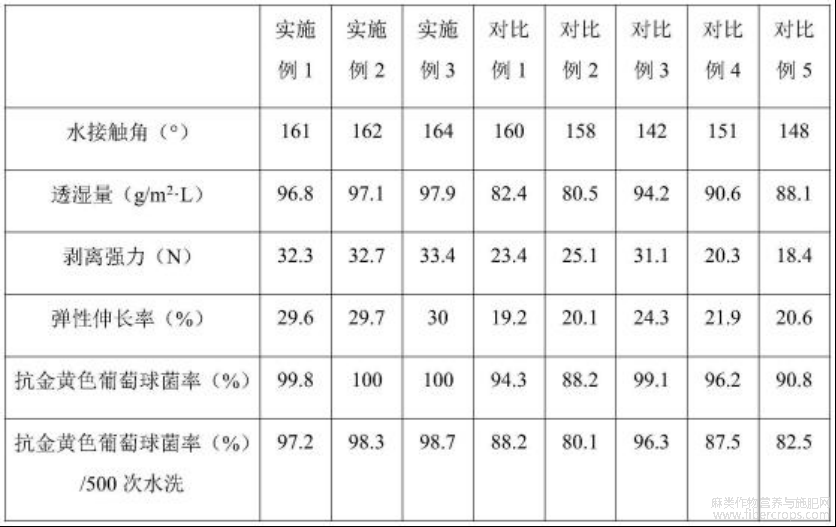

抑菌率测试：振荡法，检测对金黄色葡萄球菌的抑菌率，标准水洗500次后测试抑菌率；所得测定结果如下表；
本发明提供一种复合弹性腰衬及其加工工艺，通过改善原料及工艺，制备的腰衬弹性好、透气性佳、抗菌效果好，具有较好的疏水性。
用实施例3与对比例1进行对比，选用强力高、吸湿透气性好、抑菌性强、穿着舒适的苎麻纤维作为原料，与兼具保健、抗菌、接触凉爽功能的锌玉纤维混织，制备的复合苎麻纤维作为复合面布基布能有效改善腰衬的卫生吸湿透气性，有效增强腰衬的穿戴舒适度。
用实施例3与对比例2进行对比，通过多次浸渍处理，在复合苎麻纤维上原位生长二硫化钼修饰的有机框架，得到改性苎麻纤维，通过浸渍处理，在复合苎麻纤维表面引入铜离子与锌离子，然后通过在有二硫化钼量子点及二甲基咪唑的溶液中常温浸渍处理，使其原位生长二硫化钼修饰的有机框架；与二硫化钼相比，二硫化钼量子点具有更高的载流子迁移率、更大的比表面积、更多的活性位点，有效提高其光催化活性；铜离子、锌离子与硫元素均具有抗菌性，且生成的有机框架具有光催化杀菌性，在复合苎麻纤维上原位生长二硫化钼量子点修饰的有机框架，对复合苎麻纤维起到增韧效果的同时，有效协同改善腰衬的抗菌性能。
用实施例3与对比例3进行对比，将改性苎麻纤维在聚二甲基硅氧烷整理液中浸渍处理，然后采用等离子体交联，赋予生成的复合面布超疏水表面，从而大幅改善腰衬的防尘疏水性，有效提高腰衬的实用性。
用实施例3与对比例4、对比例5进行对比，选用苎麻纤维与氨纶交织双面布为基布，用复合大豆蛋白胶液作为粘接剂，将基布与复合面布复合，赋予腰衬较高的弹力；选用来源丰富、可再生、成本低、易加工的大豆蛋白作为胶粘剂，环保无毒，符合绿色生产要求，但是大豆蛋白存在耐水胶接强度低、固化胶层硬脆和防霉性差等缺点，本发明中通过在大豆蛋白中增加多巴胺修饰二硫化钼、聚乙烯亚胺，通过对二硫化钼量子点进行化学修饰构筑多重键合作用，实现大豆蛋白基胶黏剂的增韧与防霉；利用多巴胺的自聚合和多功能，在二硫化钼量子点表面包覆聚多巴胺表面层，通过加成反应和席夫碱键共价交联大豆蛋白，从而大幅提高二硫化钼量子点与大豆蛋白间的界面作用力，有效提高基布与复合面布的结合力。
以上所述仅为本发明的为实施例，并非因此限制本发明的专利范围，凡是在本发明的发明构思下，利用本发明说明书所做的等效结构变换，或直接/间接运用在其他相关的技术领域均包括在本发明的专利保护范围内。
摘自国家发明专利，发明人：陈雪波，申请号：202310687512.9，申请日：2023.06.12
