摘  要：本发明公开了一种含有汉麻纤维的卫生巾及其制备方法，所述的卫生巾从上到下依次包括面层、吸收层和底层，所述的面层、吸收层和底层之间分别通过热熔胶粘结而成，所述的面层和吸收层的材质均为汉麻纤维与甲壳素纤维混合制成，所述的底层为不透水材质制成。本发明制备的汉麻纤维卫生巾具有较好的透气性、抗菌性、吸湿性和耐磨性，不容易断裂，断裂强度高，力学性能好；本发明经过大量试验发现在面层和吸收层加入桑蚕丝纤维、棉纤维和改性玉米秸秆纤维后的抗菌性、透气性和力学性能增加，吸湿性更好；本发明的卫生巾制备方法简单，生产成本低。



技术要点

1.一种含有汉麻纤维的卫生巾，从上到下依次包括面层、吸收层和底层，其特征在于，所述的面层、吸收层和底层之间分别通过热熔胶粘结而成，所述的面层和吸收层的材质均为汉麻纤维与甲壳素纤维混合制成，所述的底层为不透水材质制成。

2.根据权利要求1所述的含有汉麻纤维的卫生巾，其特征在于，按照重量份，所述的面层和吸收层的材料为汉麻纤维70-80重量份和甲壳素纤维10-20重量份。

3.根据权利要求2所述的含有汉麻纤维的卫生巾，其特征在于，按照重量份，所述的面层和吸收层的材料为汉麻纤维75重量份和甲壳素纤维15重量份。

4.根据权利要求1所述的含有汉麻纤维的卫生巾，其特征在于，所述的面层和吸收层的材质还包括桑蚕丝纤维、棉纤维和改性玉米秸秆纤维。

5.根据权利要求4所述的含有汉麻纤维的卫生巾，其特征在于，按照重量份，所述的面层和吸收层的材质还包括桑蚕丝纤维4-8重量份、棉纤维6-10重量份和改性玉米秸秆纤维4-8重量份。

6.根据权利要求4和5所述的含有汉麻纤维的卫生巾，其特征在于，所述的改性玉米秸秆纤维通过如下方法制备而成：首先将玉米秸秆捣碎，加入氢氧化钠溶液进行浸泡，采用双氧水漂白，干燥，加入聚丙烯、烷基磺酸和脂肪胺，在温度为120-130℃下搅拌进行反应，干燥，得到所述的改性玉米秸秆纤维。

7.根据权利要求6所述的含有汉麻纤维的卫生巾，其特征在于，玉米秸秆与氢氧化钠溶液的质量比为1:2.6-3.8，氢氧化钠的浓度为2.0-2.4mol/L。

8.根据权利要求6所述的含有汉麻纤维的卫生巾，其特征在于，玉米秸秆、聚丙烯、烷基磺酸和脂肪胺质量比为1:0.5-0.7:0.03-0.05:0.03-0.07。

9.根据权利要求6所述的含有汉麻纤维的卫生巾，其特征在于，搅拌的速率为320-380rpm，搅拌时间为40-50min。

10.一种权利要求1-9任意一项所述的含有汉麻纤维的卫生巾的制备方法，其特征在于，包括如下步骤：将面层和吸收层用压棉棍压实后分切，然后凹道成型，覆底层，粘贴背翼离型纸，周封定型，外切成形，覆包膜及快易贴，横封、切断，得到所述的含有汉麻纤维的卫生巾。



技术领域

本发明属于卫生巾技术领域，具体涉及一种含有汉麻纤维的卫生巾及其制备方法。



背景技术

汉麻也就是大麻，起源于中国，有“国纺源头，万年衣祖”之称，是人类最早使用的纺织纤维原料之一，在中国至少有一万年的历史，早在远古时期，就被用作纺织纤维，其纤维强度高、耐磨性好、特别是韧皮纤维细胞间木质素聚合度高，抗菌耐腐蚀性强，受到了人们的欢迎。随着对汉麻研究的不断深入，人们发现大麻具有重要的应用价值，其纤维是典型的抗菌防霉型、环保型稀贵无纺布纤维，具有吸湿、透气、舒爽、散热、防霉、抑菌、抗辐射等特性，对人身体有很大帮助，麻杆、麻籽、麻的叶、花、根等都有极高的利用价值，大麻的综合利用

更是横跨十二大行业，是名副其实的纤维资源。

虽然汉麻纤维具有抗菌、透气、吸湿等优点，但由于汉麻初始模量大，精梳纯纺高支纱难度大，需要和其他纤维混纺成纱，但是，汉麻纤维刚性大，与其他纤维间抱合力差，汉麻纤维的混纺纱线易断裂，力学性能差；棉纤维吸湿保暖，可纺性强，但缺乏弹性、色牢度不高，成纱强度高，容易断裂等问题。目前还没有公开具有较高力学性能、且抗菌性好、吸湿性好的汉麻纤维的卫生巾。

鉴于以上原因，特提出本发明。



发明内容

为了解决现有技术存在的以上问题，本发明提供了一种含有汉麻纤维的卫生巾及其制备方法，本发明的卫生巾具有较好的透气性、抗菌性、吸湿性和耐磨性，不容易断裂，断裂强度高，力学性能好。

为了实现上述目的，本发明采用如下技术方案：

一种含有汉麻纤维的卫生巾，从上到下依次包括面层、吸收层和底层，所述的面层、吸收层和底层之间分别通过热熔胶粘结而成，所述的面层和吸收层的材质均为汉麻纤维与甲壳素纤维混合制成，所述的底层为不透水材质制成。

汉麻纤维中含有大麻酚、大麻二酚、四氢大麻酚、大麻酚酸、大麻萜酚及其衍生物等一些天然物质，这些物质对多种细菌有明显的杀灭和抑制作用，而且，通常情况下，汉麻纤维中充满了空气，使厌氧菌无法生存。

甲壳素纤维具有良好的吸水溶胀性、抗菌消炎的作用，本发明的卫生巾通过汉麻纤维也甲壳素纤维的混合，不仅提高了卫生巾的抗菌、消炎作用，并且还增加了卫生巾的力学性能，本发明制备的卫生巾吸收层不容易断裂，且透气性好。

进一步的，按照重量份，所述的面层和吸收层的材料为汉麻纤维70-80重量份和甲壳素纤维10-20重量份。

进一步的，按照重量份，所述的面层和吸收层的材料为汉麻纤维75重量份和甲壳素纤维15重量份。

进一步的，所述的面层和吸收层的材质还包括桑蚕丝纤维、棉纤维和改性玉米秸秆纤维。

进一步的，按照重量份，所述的面层和吸收层的材质还包括桑蚕丝纤维4-8重量份、棉纤维6-10重量份和改性玉米秸秆纤维4-8重量份。

本发明中在面层和吸收层中还加入桑蚕丝纤维、棉纤维和改性玉米秸秆纤维，桑蚕丝纤维具有良好的吸湿透气性，给人滑爽、舒适、光泽柔和悦目的感觉，同时桑蚕丝是一种天然蛋白质纤维，含有人体所必需的18种氨基酸，对人体无刺激，具有亲肤性、吸收屏蔽紫外线的功效，有利于防止湿疹、皮肤瘙痒等皮肤病的产生。改性玉米秸秆纤维的加入主要是利用改性玉米秸秆纤维与汉麻纤维和棉纤维混纺后不易断裂，力学性能好，且柔软，吸湿性强。

本发明人经过大量试验发现，各纤维采用上述的配比制备的卫生巾面层和吸收层的力学性能较好，不易断裂，吸湿性好。

进一步的，所述的改性玉米秸秆纤维通过如下方法制备而成：首先将玉米秸秆捣碎，加入氢氧化钠溶液进行浸泡，采用双氧水漂白，干燥，加入聚丙烯、烷基磺酸和脂肪胺，在温度为120-130℃下搅拌进行反应，干燥，得到所述的改性玉米秸秆纤维。

进一步的，玉米秸秆与氢氧化钠溶液的质量比为1:2.6-3.8，氢氧化钠的浓度为2.0-2.4mol/L。

进一步的，玉米秸秆、聚丙烯、烷基磺酸和脂肪胺质量比为1:0.5-0.7:0.03-0.05:0.03-0.07。

本发明的改性玉米秸秆纤维经过特殊的工艺制备而成，使得改性后的玉米秸秆纤维与汉麻纤维、甲壳素纤维、桑蚕丝纤维和棉纤维的力学性能增强，不易破裂，且制备的卫生巾的透气性和吸湿性好，且采用双氧水和氢氧化钠预处理，去除了原有的脂肪和糖类物质，并暴露出更多的羟基，可以有助于聚丙烯、烷基磺酸和脂肪胺进行的反应，聚丙烯、烷基磺酸和脂肪胺主要是对玉米秸秆纤维进行表面进行共聚，从而改善玉米秸秆纤维的力学性能。

进一步的，搅拌的速率为320-380rpm，搅拌时间为40-50min。

本发明还提供了一种所述的含有汉麻纤维的卫生巾的制备方法，包括如下步骤：将面层和吸收层用压棉棍压实后分切，然后凹道成型，覆底层，粘贴背翼离型纸，周封定型，外切成形，覆包膜及快易贴，横封、切断，得到所述的含有汉麻纤维的卫生巾。

与现有技术相比，本发明的有益效果为：

(1)本发明制备的汉麻纤维卫生巾具有较好的透气性、抗菌性、吸湿性和耐磨性，不容易断裂，断裂强度高，力学性能好；

(2)本发明经过大量试验发现在面层和吸收层加入桑蚕丝纤维、棉纤维和改性玉米秸秆纤维后的抗菌性、透气性和力学性能增加，吸湿性更好；

(3)本发明的卫生巾制备方法简单，生产成本低。



具体实施方式

为使本发明的目的、技术方案和优点更加清楚，下面将对本发明的技术方案进行详细的描述。显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施方式，都属于本发明所保护的范围。

实施例1

本实施例的一种含有汉麻纤维的卫生巾，从上到下依次包括面层、吸收层和底层，所述的面层、吸收层和底层之间分别通过热熔胶粘结而成，所述的面层和吸收层的材质均为汉麻纤维与甲壳素纤维混合制成，其中，汉麻纤维70g，甲壳素纤维10g，所述的底层为不透水材质制成。

本实施例的含有汉麻纤维的卫生巾的制备方法，包括如下步骤：将面层和吸收层用压棉棍压实后分切，然后凹道成型，覆底层，粘贴背翼离型纸，周封定型，外切成形，覆包膜及快易贴，横封、切断，得到所述的含有汉麻纤维的卫生巾。

实施例2

本实施例的一种含有汉麻纤维的卫生巾，从上到下依次包括面层、吸收层和底层，所述的面层、吸收层和底层之间分别通过热熔胶粘结而成，所述的面层和吸收层的材质均为汉麻纤维与甲壳素纤维混合制成，其中，汉麻纤维75g，甲壳素纤维15g，所述的底层为不透水材质制成。

本实施例的含有汉麻纤维的卫生巾的制备方法，包括如下步骤：将面层和吸收层用压棉棍压实后分切，然后凹道成型，覆底层，粘贴背翼离型纸，周封定型，外切成形，覆包膜及快易贴，横封、切断，得到所述的含有汉麻纤维的卫生巾。

实施例3

本实施例的一种含有汉麻纤维的卫生巾，从上到下依次包括面层、吸收层和底层，所述的面层、吸收层和底层之间分别通过热熔胶粘结而成，所述的面层和吸收层的材质均为汉麻纤维与甲壳素纤维混合制成，其中，汉麻纤维80g，甲壳素纤维20g，所述的底层为不透水材质制成。

本实施例的含有汉麻纤维的卫生巾的制备方法，包括如下步骤：将面层和吸收层用压棉棍压实后分切，然后凹道成型，覆底层，粘贴背翼离型纸，周封定型，外切成形，覆包膜及快易贴，横封、切断，得到所述的含有汉麻纤维的卫生巾。

实施例4

本实施例的含有汉麻纤维卫生巾及制备方法与实施例1相同，不同之处，所述的面层和吸收层的材料还包括桑蚕丝纤维4g、棉纤维6g、改性玉米秸秆纤维4g，其中改性玉米秸秆纤维通过如下方法制备而成：首先将玉米秸秆捣碎，加入氢氧化钠溶液进行浸泡，玉米秸秆与氢氧化钠溶液的质量比为1:2.6，氢氧化钠的浓度为2.0mol/L，采用双氧水漂白，干燥，加入聚丙烯、烷基磺酸和脂肪胺，玉米秸秆、聚丙烯、烷基磺酸和脂肪胺质量比为1:0.5:0.03:0.03，在温度为120-130℃下搅拌进行反应，搅拌的速率为320rpm，搅拌时间为40min，干燥，得到所述的改性玉米秸秆纤维。

实施例5

本实施例的含有汉麻纤维卫生巾及制备方法与实施例2相同，不同之处，所述的面层和吸收层的材料还包括桑蚕丝纤维6g、棉纤维8g、改性玉米秸秆纤维6g，其中改性玉米秸秆纤维通过如下方法制备而成：首先将玉米秸秆捣碎，加入氢氧化钠溶液进行浸泡，玉米秸秆与氢氧化钠溶液的质量比为1:3.2，氢氧化钠的浓度为2.2mol/L，采用双氧水漂白，干燥，加入聚丙烯、烷基磺酸和脂肪胺，玉米秸秆、聚丙烯、烷基磺酸和脂肪胺质量比为1:0.6:0.04:0.05，在温度为120-130℃下搅拌进行反应，搅拌的速率为350rpm，搅拌时间为45min，干燥，得到所述的改性玉米秸秆纤维。

实施例6

本实施例的含有汉麻纤维卫生巾及制备方法与实施例3相同，不同之处，所述的面层和吸收层的材料还包括桑蚕丝纤维8g、棉纤维10g、改性玉米秸秆纤维8g，其中改性玉米秸秆纤维通过如下方法制备而成：首先将玉米秸秆捣碎，加入氢氧化钠溶液进行浸泡，玉米秸秆与氢氧化钠溶液的质量比为1:3.8，氢氧化钠的浓度为2.4mol/L，采用双氧水漂白，干燥，加入聚丙烯、烷基磺酸和脂肪胺，玉米秸秆、聚丙烯、烷基磺酸和脂肪胺质量比为1:0.7:0.05:0.07，在温度为120-130℃下搅拌进行反应，搅拌的速率为380rpm，搅拌时间为50min，得到所述的改性玉米秸秆纤维。

对比例1

本对比例的含有汉麻纤维的卫生巾及制备方法与实施例2相同，不同之处不添加甲壳素纤维。

对比例2

本对比例的含有汉麻纤维的卫生巾及制备方法与实施例4相同，不同之处，不对玉米秸秆纤维进行改性处理，直接选用未改性的玉米秸秆纤维。

对比例3

本对比例的含有汉麻纤维的卫生巾及制备方法与实施例4相同，不同之处，不添加桑蚕丝纤维。

试验例1

分别对实施例1-6及对比例1-3制备的含有汉麻纤维的卫生巾的面层和吸

收层的材料进行断裂强度和断裂伸长率的测定，结果如表1所示。

表1

从上表可以看出，卫生巾面层和吸收层的材料的断裂强度和断裂伸长率与个纤维之间的比例含量有关，实施例1-3中选择实施例2的配比下的断裂强度和断裂伸长率较高，实施例4-6中选择实施例5的配比下的断裂强度和断裂伸长率较高，另外，采用未改性的玉米秸秆纤维比改性的玉米秸秆纤维的断裂强度和断裂伸长率均低，这是由于改性后的玉米秸秆纤维提高了去其他纤维的作用，增加了力学性能；另外，不添加桑蚕丝纤维也会降低断裂强度和断裂伸长率，这是由于各纤维之间的协同作用，缺一不可。

试验例2

分别对实施例1-6和对比例1-3制备的卫生巾，进行抑菌性能测试，结果如表2所示。

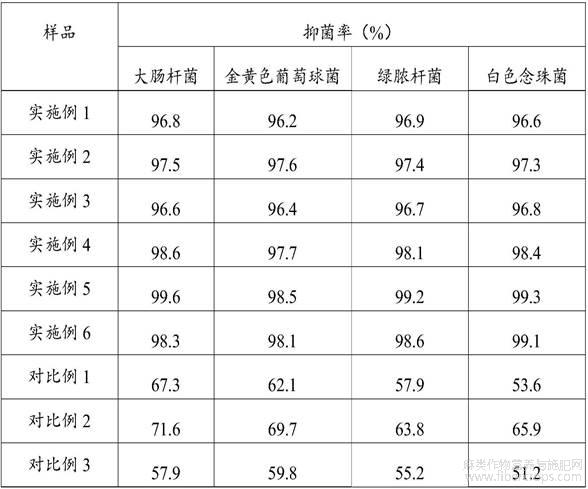

表2



从上表可以看出，卫生巾的抑菌性与各纤维的含量具有关系，实施例3和实施例5的抑菌性最佳，从对比例中可以看出，缺少一种纤维抑菌性明显降低，这是由于各种纤维之间的协同作用增强了卫生巾的抑菌性，改性的玉米秸秆纤维比未改性的玉米秸秆纤维起到的抑菌性好。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应以所述权利要求的保护范围为准。



摘自国家发明专利，发明人:金铉煜,申请号201811577137.8,申请日 2018.12.21
