摘要：本实用新型公开了一种剥麻机的剥麻机构，滚筒，其包括两个，两个滚筒平行且间隔设置；第一传动齿轮，其包括两个，两个所述第一传动齿轮分别对应设置在两个所述滚筒的端部，且位于两个所述滚筒的同一侧；第二传动齿轮，其至少包括一个；其中：至少一个所述第一传动齿轮可调整位置的设置；至少一个所述第二传动齿轮可调整位置的设置；所述第二传动齿轮用于分别与两个第一传动齿轮啮合。通过使两个第一传动齿轮借助第二传动齿轮啮合，进而使两个第一传动齿轮之间的距离能够进行调整，进而使得两个滚筒之间的间隙能够调整，以能够适应对不同直径的麻杆的剥麻作业。

技术要点

1.一种剥麻机的剥麻机构，其特征在于，

滚筒，其包括两个，两个滚筒平行且间隔设置；

第一传动齿轮，其包括两个，两个所述第一传动齿轮分别对应设置在两个所述滚筒的端部，且位于两个所述滚筒的同一侧；一传动齿轮，其包括两个，两个所述第一传动齿轮分别对应设置在两个所述滚筒的端部，且位于两个所述滚筒的同一侧；

第二传动齿轮，其至少包括一个；其中：

至少一个所述第一传动齿轮可调整位置的设置；

至少一个所述第二传动齿轮可调整位置的设置；

所述第二传动齿轮用于分别与两个第一传动齿轮啮合。

2.根据权利要求1所述的剥麻机的剥麻机构，其特征在于，所述第二传动齿轮包括两个，两个所述第二传动齿轮之间相啮合，两个所述第二传动齿轮分别对应与两个所述第一传动齿轮啮合。

3.根据权利要求2所述的剥麻机的剥麻机构，其特征在于，两个所述第二传动齿轮均装设于一个保持架上；其中：所述保持架的一段可枢转的连接以使得所述保持架能够通过转动调整所述第二传动齿轮的位置。

4.根据权利要求1所述的剥麻机的剥麻机构，其特征在于，两个所述第一传动齿轮中的一个所述第一传动齿轮能够在竖直的方向调整位置。

技术领域

     本实用新型涉及一种剥麻机的剥麻机构。

背景技术

用于剥苎麻的剥麻机的剥麻机构通常包括平行且间隔设置的两个滚筒，两个滚筒通过保持间隙而用于供苎麻的麻杆通过，而在麻杆通过的过程中，滚筒借助转动而剥掉苎麻的表皮。为能够实现两个滚筒的同步转动，两个滚筒的端部之间均设置有相互啮合的齿轮。然而，为满足两个齿轮啮合，两个滚筒之间的距离无法调整，进而导致无法对直径较小或者较大的麻杆完成剥麻。

实用新型内容

针对现有技术中存在的上述技术问题，本实用新型的实施例提供了一种剥麻机的剥麻机构。

为解决上述技术问题，本实用新型的实施例采用的技术方案是：

一种剥麻机的剥麻机构，滚筒，其包括两个，两个滚筒平行且间隔设置；

第一传动齿轮，其包括两个，两个所述第一传动齿轮分别对应设置在两个所述滚筒的端部，且位于两个所述滚筒的同一侧；

第二传动齿轮，其至少包括一个；其中：至少一个所述第一传动齿轮可调整位置的设置；至少一个所述第二传动齿轮可调整位置的设置；

所述第二传动齿轮用于分别与两个第一传动齿轮啮合。

优选地，所述第二传动齿轮包括两个，两个所述第二传动齿轮之间相啮合，两个所述第二传动齿轮分别对应与两个所述第一传动齿轮啮合。

优选地，两个所述第二传动齿轮均装设于一个保持架上；其中：

所述保持架的一段可枢转的连接以使得所述保持架能够通过转动调整所述第二传动齿轮的位置。

优选地，两个所述第一传动齿轮中的一个所述第一传动齿轮能够在竖直的方向调整位置。

与现有技术相比，本实用新型公开的剥麻机的剥麻机构的有益效果是：

通过使两个第一传动齿轮借助第二传动齿轮啮合，进而使两个第一传动齿轮之间的距离能够进行调整，进而使得两个滚筒之间的间隙能够调整，以能够适应对不同直径的麻杆的剥麻作业。

本实用新型中描述的技术的各种实现或示例的概述，并不是所公开技术的全部范围或所有特征的全面公开。

附图说明

在不一定按比例绘制的附图中，相同的附图标记可以在不同的视图中描述相似的部件。具有字母后缀或不同字母后缀的相同附图标记可以表示相似部件的不同实例。附图大体上通过举例而不是限制的方式示出各种实施例，并且与说明书以及权利要求书一起用于对所实用新型的实施例进行说明。在适当的时候，在所有附图中使用相同的附图标记指代同一或相似的部分。这样的实施例是例证性的，而并非旨在作为本装置或方法的穷尽或排他实施例。

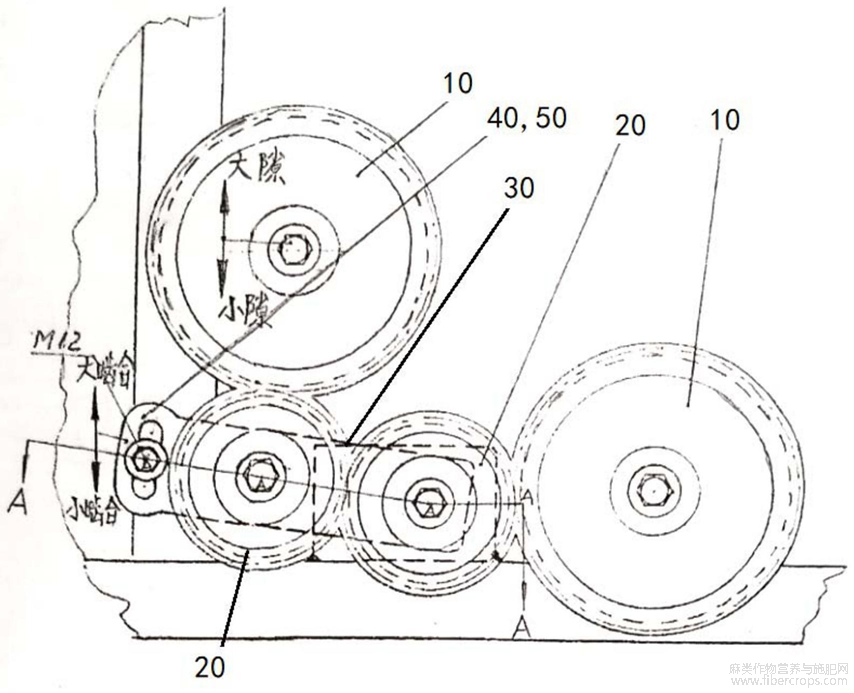

图1为本实用新型的实施例所提供的剥麻机的剥麻机构的结构示意图。

附图标记：10-第一传动齿轮；20-第二传动齿轮；30-保持架；40-导向孔；50-锁紧螺栓。

具体实施方式

除非另外定义，本实用新型使用的技术术语或者科学术语应当为本实用新型所属领域内具有一般技能的人士所理解的通常意义。本实用新型中使用的“第一”、“第二”以及类似的词语并不表示任何顺序、数量或者重要性，而只是用来区分不同的组成部分。“包括”或者“包含”等类似的词语意指出现该词前面的元件或者物件涵盖出现在该词后面列举的元件或者物件及其等同，而不排除其他元件或者物件。“连接”或者“相连”等类似的词语并非限定于物理的或者机械的连接，而是可以包括电性的连接，不管是直接的还是间接的。“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变后，则该相对位置关系也可能相应地改变。

为了保持本实用新型实施例的以下说明清楚且简明，本实用新型省略了已知功能和已知部件的详细说明。

如图1所示，本实用新型的实施例公开了一种剥麻机的剥麻机构，该剥麻机的剥麻机构包括两个第一传动齿轮10、两个第二传动齿轮20、两个滚筒以及保持架30。

两个滚筒平行且间隔的设置，两个第一传动齿轮10设置在两个滚筒的同一侧，且装设于剥麻机的机架上，其中位于斜上方的第一传动齿轮10通过设置导向机构以及锁紧机构(如锁紧螺母和螺栓)能够进行竖直方向上的位置的调整，进而可以改变两个滚筒之间的间隙。

两个第二传动齿轮20并联的安装于保持架30上，且两个第二传动齿轮20之间相互的啮合。

保持架30位于两个第一传动齿轮10的下方，且保持架30的一端枢接在机架上，如此，保持架30可进行角度调整，而使得两个第二传动齿轮20能够分别与两个第一传动齿轮10啮合。

当需要对直径较小的麻杆进行剥麻时，使斜上方的第一传动齿轮10的位置下移，然后，通过调整保持架30的角度而使两个第二传动齿轮20重新分别与两个第一传动齿轮10啮合，进而使得两个滚筒能够同步的转动。

当需要对直径较大的麻杆进行剥麻时，使斜上方的第一传动齿轮10的位置上移，然后，通过调整保持架30的角度而使得两个第二传动齿轮20重新分别与两个第一传动齿轮10啮合，进而使得两个滚筒能够同步的转动。

保持架30的角度调后固定的方式为：使穿设导向孔40的锁紧螺栓50重新紧固。

本实用新型所提供的剥麻机构的优势在于：

通过使两个第一传动齿轮10借助第二传动齿轮20啮合，进而使两个第一传动齿轮10之间的距离能够进行调整，进而使得两个滚筒之间的间隙能够调整，以能够适应对不同直径的麻杆的剥麻作业。

此外，尽管已经在本实用新型中描述了示例性实施例，其范围包括任何和所有基于本实用新型的具有等同元件、修改、省略、组合(例如，各种实施例交叉的方案)、改编或改变的实施例。权利要求书中的元件将被基于权利要求中采用的语言宽泛地解释，并不限于在本说明书中或本申请的实施期间所描述的示例，其示例将被解释为非排他性的。因此，本说明书和示例旨在仅被认为是示例，真正的范围和精神由以下权利要求以及其等同物的全部范围所指示。

以上描述旨在是说明性的而不是限制性的。例如，上述示例(或其一个或更多方案)可以彼此组合使用。例如本领域普通技术人员在阅读上述描述时可以使用其它实施例。另外，在上述具体实施方式中，各种特征可以被分组在一起以简单化本实用新型。这不应解释为一种不要求保护的公开的特征对于任一权利要求是必要的意图。相反，本实用新型的主题可以少于特定的公开的实施例的全部特征。从而，以下权利要求书作为示例或实施例在此并入具体实施方式中，其中每个权利要求独立地作为单独的实施例，并且考虑这些实施例可以以各种组合或排列彼此组合。本实用新型的范围应参照所附权利要求以及这些权利要求赋权的等同形式的全部范围来确定。

以上实施例仅为本实用新型的示例性实施例，不用于限制本实用新型，本实用新型的保护范围由权利要求书限定。本领域技术人员可以在本实用新型的实质和保护范围内，对本实用新型做出各种修改或等同替换，这种修改或等同替换也应视为落在本实用新型的保护范围内。

图1

摘自国家实用新型专利，发明人：李伟，申请号202020551772.5，申请日2020.04.15
