摘  要：本发明提供一种工业大麻立体栽培装置，涉及大麻栽培技术领域，包括安装支撑件，所述安装支撑件底部固定安装有抽吸辅助件；所述安装支撑件上安装有输送辅助装置；所述输送辅助装置上固定安装有一圈重力自调栽培件；一圈所述重力自调栽培件上分别固定安装有除根隔离件；一圈所述除根隔离件上分别滑动插接有栽培安装件，可以便于后续快速的取出工业大麻根部，可以有效的保证换土效率，也便于后续进行栽种工作，结构更加合理，提高种植效率，解决现有工业大麻栽培装置受制光照等需求，难以实现立体高产栽培，同时不便于实现辅助针对工业大麻的一年生特性进行快速换土工作，同时对于工业大麻的驱虫杀菌效果不佳的问题。



技术要点

1.一种工业大麻立体栽培装置，包括安装支撑件（1），所述安装支撑件（1）底部固定安装有抽吸辅助件（2）；其特征在于：所述安装支撑件（1）上安装有输送辅助装置（3）；所述输送辅助装置（3）上固定安装有一圈重力自调栽培件（4）；一圈所述重力自调栽培件（4）上分别固定安装有除根隔离件（5）；一圈所述除根隔离件（5）上分别滑动插接有栽培安装件（6）；所述安装支撑件（1）上固定安装有两个摆臂装置（7）；前侧的所述摆臂装置（7）上安装有分叶辅助件（8）；后侧的所述摆臂装置（7）上安装有药物施加辅助件（9）；所述安装支撑件（1）包括：安输送安装架（101）、安装支撑臂（102）和安装支撑板（103），所述安输送安装架（101）上固定焊接有两个安装支撑臂（102）；两个所述安装支撑臂（102）底部固定焊接有安装支撑板（103），且安装支撑板（103）上开设有四个通孔。

2.根据权利要求1所述的一种工业大麻立体栽培装置，其特征在于，所述安装支撑件（1）还包括：紫外线杀菌灯（1011），所述安输送安装架（101）上固定安装有两个紫外线杀菌灯（1011）。

3.根据权利要求1所述的一种工业大麻立体栽培装置，其特征在于，所述抽吸辅助件（2）包括：抽吸辅助壳（201）、抽吸连接管（202）和抽吸辅助泵（203），所述抽吸辅助壳（201）上固定安装有抽吸连接管（202）；所述抽吸连接管（202）中部为软管结构；所述抽吸辅助泵（203）固定安装在安装支撑板（103）上；所述抽吸辅助壳（201）固定安装在安装支撑板（103）上。

4.根据权利要求3所述的一种工业大麻立体栽培装置，其特征在于，所述输送辅助装置（3）包括：输送驱动电机（301）、输送安装轮（302）和输送辅助带（303），所述输送驱动电机（301）固定安装在安输送安装架（101）上；所述输送安装轮（302）设有两个，两个输送安装轮（302）分别转动安装在安输送安装架（101）上；两个所述输送安装轮（302）上传动套装有输送辅助带（303）；所述输送驱动电机（301）的输出轴焊接在顶部的输送安装轮（302）上。

5.根据权利要求4所述的一种工业大麻立体栽培装置，其特征在于，所述重力自调栽培件（4）包括：重力自调安装臂（401）、培养桶（402）和防涝排水插接管（4021），所述重力自调安装臂（401）固定安装在输送辅助带（303）上；所述重力自调安装臂（401）上转动安装有培养桶（402）；所述培养桶（402）底部固定安装有防涝排水插接管（4021）；所述培养桶（402）的上部与重力自调安装臂（401）连接；所述防涝排水插接管（4021）的外径与抽吸连接管（202）的内径相同。

6.根据权利要求5所述的一种工业大麻立体栽培装置，其特征在于，所述除根隔离件（5）包括：除根隔离安装盘（501）和隔离辅助针（502），所述除根隔离安装盘（501）外侧螺纹连接在培养桶（402）上；所述除根隔离安装盘（501）上设有五个贯通槽孔；所述除根隔离安装盘（501）底部固定焊接有一圈隔离辅助针（502）；所述除根隔离安装盘（501）中部设有贯通插孔。

7.根据权利要求6所述的一种工业大麻立体栽培装置，其特征在于，所述栽培安装件（6）包括：栽培安装壳（601）和提拉扣（602），所述栽培安装壳（601）上开设有网孔；所述栽培安装壳（601）底部为锥形结构；所述栽培安装壳（601）上焊接有提拉扣（602），且提拉扣（602）上设有通孔；所述栽培安装壳（601）插接在除根隔离安装盘（501）中部。

8.根据权利要求1所述的一种工业大麻立体栽培装置，其特征在于，所述摆臂装置（7）包括：摆臂安装电机（701）、转动安装块（7011）和摆动臂（702），所述摆臂安装电机（701）固定安装在转动安装块（7011）上；所述转动安装块（7011）固定安装在安输送安装架（101）上；所述摆臂安装电机（701）的输出轴上焊接有摆动臂（702）。

9.根据权利要求8所述的一种工业大麻立体栽培装置，其特征在于，所述分叶辅助件（8）包括：分叶驱动电机（801）、安装转轴（802）和拨动杆（803），所述分叶驱动电机（801）固定安装在摆动臂（702）上；分叶驱动电机（801）的输出轴穿过摆动臂（702）；所述分叶驱动电机（801）的输出轴上焊接有安装转轴（802）；所述安装转轴（802）上固定焊接有三排拨动杆（803），且拨动杆（803）的外部均设有橡胶涂层。

10.根据权利要求9所述的一种工业大麻立体栽培装置，其特征在于，所述药物施加辅助件（9）包括：药物施加辅助安装杆（901）和供给辅助泵（902），所述药物施加辅助安装杆（901）固定安装在拨动杆（803）上；所述药物施加辅助安装杆（901）上设有一排喷头；所述供给辅助泵（902）固定安装在摆动臂（702）上；所述供给辅助泵（902）外接药箱；所述药物施加辅助安装杆（901）上管接有供给辅助泵（902）。



技术领域

本发明涉及大麻栽培技术领域，尤其涉及一种工业大麻立体栽培装置。



背景技术

工业大麻是指四氢大麻酚含量低于0.3%的大麻，中国将工业大麻称为汉麻，是大麻科，大麻属一年生草本植物，分为工业大麻和毒品大麻，国内外广泛应用的大麻为工业大麻，在工业大麻的种植工作中，需要保证工业大麻的种植质量，目前的工业大麻栽培装置受制光照等需求，难以实现立体高产栽培，同时不便于实现辅助针对工业大麻的一年生特性进行快速换土工作，同时对于工业大麻的驱虫杀菌效果不佳。



发明内容

本公开实施例涉及一种工业大麻立体栽培装置，其除根隔离件可以实现辅助在工业大麻的根部与土壤之间进行穿插隔离，可以便于后续快速的取出工业大麻根部，可以有效的保证换土效率，也便于后续进行栽种工作，结构更加合理，提高种植效率。

本公开第一方面，提供了一种工业大麻立体栽培装置，具体包括安装支撑件，所述安装支撑件底部固定安装有抽吸辅助件；所述安装支撑件上安装有输送辅助装置；所述输送辅助装置上固定安装有一圈重力自调栽培件；一圈所述重力自调栽培件上分别固定安装有除根隔离件；一圈所述除根隔离件上分别滑动插接有栽培安装件；所述安装支撑件上固定安装有两个摆臂装置；前侧的所述摆臂装置上安装有分叶辅助件；后侧的所述摆臂装置上安装有药物施加辅助件；所述安装支撑件包括：安输送安装架、安装支撑臂和安装支撑板，所述安输送安装架上固定焊接有两个安装支撑臂；两个所述安装支撑臂底部固定焊接有安装支撑板，且安装支撑板上开设有四个通孔。

至少一些实施例中，所述重力自调栽培件包括：重力自调安装臂、培养桶和防涝排水插接管，所述重力自调安装臂固定安装在输送辅助带上；所述重力自调安装臂上转动安装有培养桶；所述培养桶底部固定安装有防涝排水插接管；所述培养桶的上部与重力自调安装臂连接；所述防涝排水插接管的外径与抽吸连接管的内径相同。

至少一些实施例中，所述分叶辅助件包括：分叶驱动电机、安装转轴和拨动杆，所述分叶驱动电机固定安装在摆动臂上；分叶驱动电机的输出轴穿过摆动臂；所述分叶驱动电机的输出轴上焊接有安装转轴；所述安装转轴上固定焊接有三排拨动杆，且拨动杆的外部均设有橡胶涂层。

至少一些实施例中，所述安装支撑件还包括：紫外线杀菌灯，所述安输送安装架上固定安装有两个紫外线杀菌灯。

至少一些实施例中，所述药物施加辅助件包括：药物施加辅助安装杆和供给辅助泵，所述药物施加辅助安装杆固定安装在拨动杆上；所述药物施加辅助安装杆上设有一排喷头；所述供给辅助泵固定安装在摆动臂上；所述供给辅助泵外接药箱；所述药物施加辅助安装杆上管接有供给辅助泵。

至少一些实施例中，所述输送辅助装置包括：输送驱动电机、输送安装轮和输送辅助带，所述输送驱动电机固定安装在安输送安装架上；所述输送安装轮设有两个，两个输送安装轮分别转动安装在安输送安装架上；两个所述输送安装轮上传动套装有输送辅助带；所述输送驱动电机的输出轴焊接在顶部的输送安装轮上。

至少一些实施例中，所述抽吸辅助件包括：抽吸辅助壳、抽吸连接管和抽吸辅助泵，所述抽吸辅助壳上固定安装有抽吸连接管；所述抽吸连接管中部为软管结构；所述抽吸辅助泵固定安装在安装支撑板上；所述抽吸辅助壳固定安装在安装支撑板上。

至少一些实施例中，所述除根隔离件包括：除根隔离安装盘和隔离辅助针，所述除根隔离安装盘外侧螺纹连接在培养桶上；所述除根隔离安装盘上设有五个贯通槽孔；所述除根隔离安装盘底部固定焊接有一圈隔离辅助针；所述除根隔离安装盘中部设有贯通插孔。

至少一些实施例中，所述栽培安装件包括：栽培安装壳和提拉扣，所述栽培安装壳上开设有网孔；所述栽培安装壳底部为锥形结构；所述栽培安装壳上焊接有提拉扣，且提拉扣上设有通孔；所述栽培安装壳插接在除根隔离安装盘中部。

至少一些实施例中，所述摆臂装置包括：摆臂安装电机、转动安装块和摆动臂，所述摆臂安装电机固定安装在转动安装块上；所述转动安装块固定安装在安输送安装架上；所述摆臂安装电机的输出轴上焊接有摆动臂。

本发明提供了一种工业大麻立体栽培装置，具有如下有益效果：

1.本发明中采用抽吸辅助件，可以有效的防止在进行加水工作后工业大麻存在过涝的问题，工业大麻在根部过涝后根部会发生腐烂等问题，本结构可以实现直接加速进行抽吸工作，提高工业大麻的生长质量，通过采用设置的输送辅助装置，可以辅助进行交替进行光合作用，防止部分的工业大麻被遮挡。

2.设置的栽培安装件，可以便于实现快速的取出需要收获的工业大麻，配合隔离辅助针对其根部的土壤进行刮除，降低土壤携带，对于工业大麻的栽培针对性更强，可以防止大麻收获时，繁琐的除土工作，可以实现辅助在工业大麻的根部与土壤之间进行穿插隔离，可以便于后续快速的取出工业大麻根部，可以有效的保证换土效率。

3.采用设置的药物施加辅助件，可以实现辅助进行药物的辅助喷洒工作，可以辅助进行杀菌除虫，同时配合分叶辅助件，可以实现辅助拨动叶片，辅助将叶片进行拨动的方式促进叶片充分的被喷洒浸润，可以有效的提高喷洒灭菌质量。



附图说明

为了更清楚地说明本发明的实施例的技术方案，下面将对实施例的附图作简单地介绍。

下面描述中的附图仅仅涉及本发明的一些实施例，而非对本发明的限制。

在附图中：

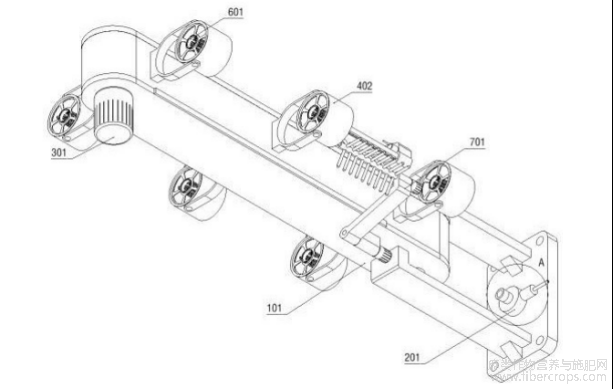

图1示出了本申请的栽培装置整体结构的示意图；

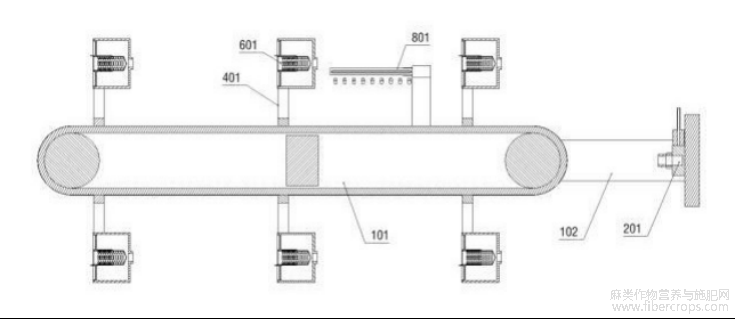

图2示出了本申请的栽培装置整体侧面结构的示意图；

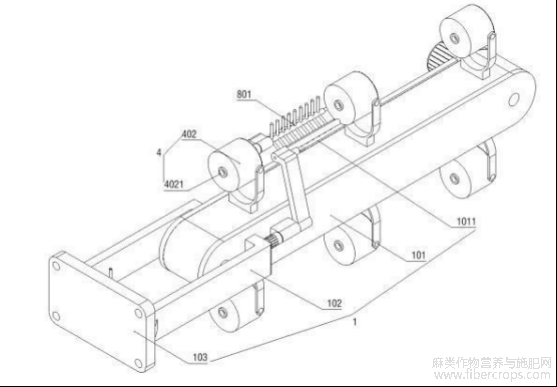

图3示出了本申请的栽培装置底部结构的示意图；

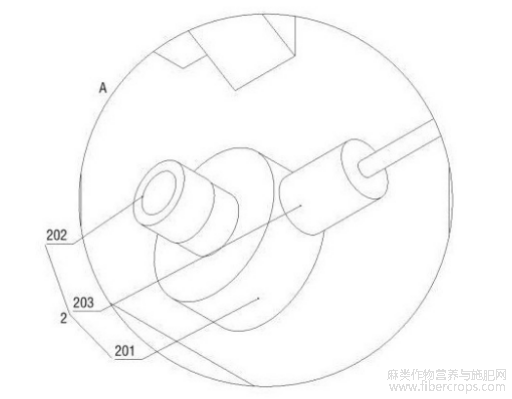

图4示出了本申请的抽吸辅助件结构的示意图；

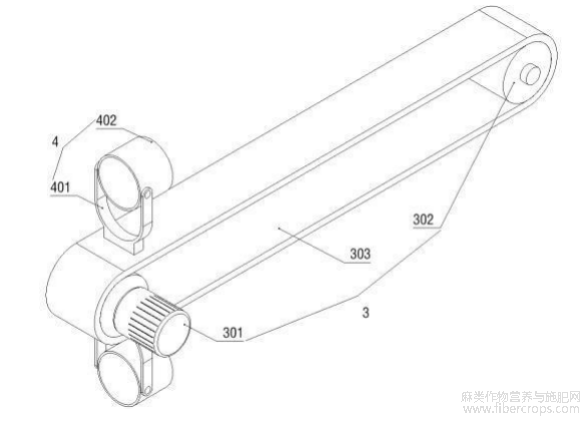

图5示出了本申请的输送辅助装置结构的示意图；

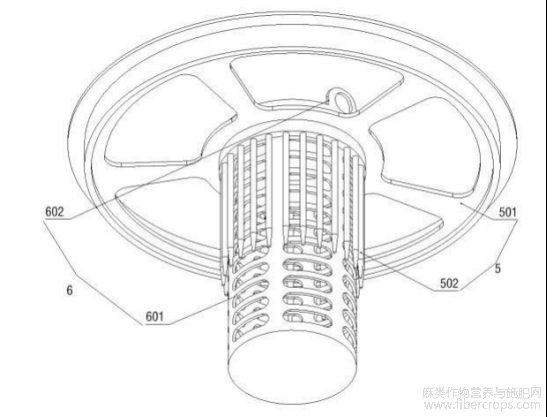

图6示出了本申请的除根隔离件结构的示意图；

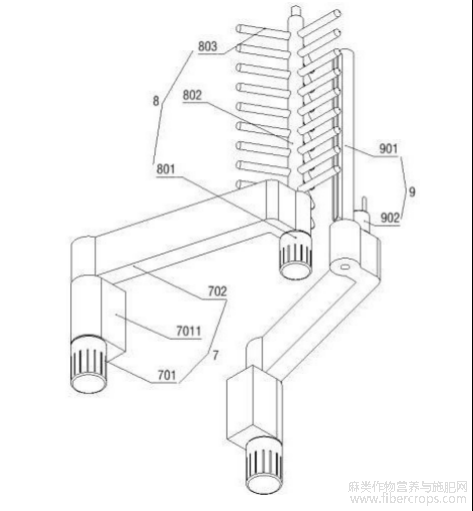

图7示出了本申请的摆臂装置结构的示意图；

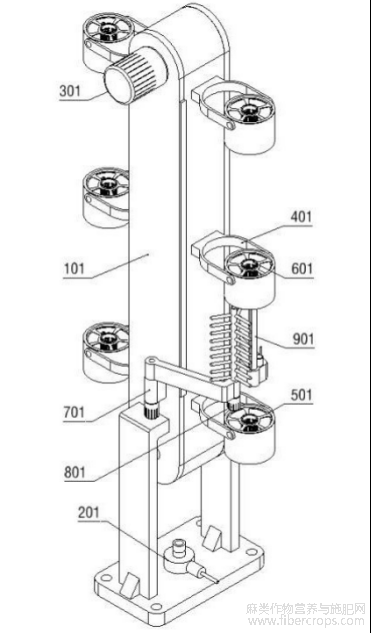

图8示出了本申请的栽培装置内部结构的剖视图。



附图标记列表

1、安装支撑件；101、安输送安装架；102、安装支撑臂；103、安装支撑板；1011、紫外线杀菌灯；

2、抽吸辅助件；201、抽吸辅助壳；202、抽吸连接管；203、抽吸辅助泵；

3、输送辅助装置；301、输送驱动电机；302、输送安装轮；303、输送辅助带；

4、重力自调栽培件；401、重力自调安装臂；402、培养桶；4021、防涝排水插接管；

5、除根隔离件；501、除根隔离安装盘；502、隔离辅助针；

6、栽培安装件；601、栽培安装壳；602、提拉扣；

7、摆臂装置；701、摆臂安装电机；7011、转动安装块；702、摆动臂；8、分叶辅助件；801、分叶驱动电机；802、安装转轴；803、拨动杆；9、药物施加辅助件；901、药物施加辅助安装杆；902、供给辅助泵。



具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例的附图，对本发明实施例的技术方案进行清楚、完整地描述。显然，所描述的实施例是本发明的一部分实施例，而不是全部的实施例。基于所描述的本发明的实施例，本领域普通技术人员在无需创造性劳动的前提下所获得的所有其它实施例，都属于本发明保护的范围。

实施例一：请参考图1至图8：

本发明提出了一种工业大麻立体栽培装置，包括安装支撑件1，安装支撑件1底部固定安装有抽吸辅助件2；安装支撑件1上安装有输送辅助装置3；输送辅助装置3上固定安装有一圈重力自调栽培件4；一圈重力自调栽培件4上分别固定安装有除根隔离件5；一圈除根隔离件5上分别滑动插接有栽培安装件6；安装支撑件1上固定安装有两个摆臂装置7；前侧的摆臂装置7上安装有分叶辅助件8；后侧的摆臂装置7上安装有药物施加辅助件9；安装支撑件1包括：安输送安装架101、安装支撑臂102和安装支撑板103，安输送安装架101上固定焊接有两个安装支撑臂102；两个安装支撑臂102底部固定焊接有安装支撑板103，且安装支撑板103上开设有四个通孔。

本公开实施例中，安装支撑件1还包括：紫外线杀菌灯1011，安输送安装架101上固定安装有两个紫外线杀菌灯1011；抽吸辅助件2包括：抽吸辅助壳201、抽吸连接管202和抽吸辅助泵203，抽吸辅助壳201上固定安装有抽吸连接管202；抽吸连接管202中部为软管结构；抽吸辅助泵203固定安装在安装支撑板103上；抽吸辅助壳201固定安装在安装支撑板103上；输送辅助装置3包括：输送驱动电机301、输送安装轮302和输送辅助带303，输送驱动电机301固定安装在安输送安装架101上；输送安装轮302设有两个，两个输送安装轮302分别转动安装在安输送安装架101上；两个输送安装轮302上传动套装有输送辅助带303；输送驱动电机301的输出轴焊接在顶部的输送安装轮302上，采用抽吸辅助件2，可以有效的防止在进行加水工作后工业大麻存在过涝的问题，工业大麻在根部过涝后根部会发生腐烂等问题，本结构可以实现直接加速进行抽吸工作，更加高效合理，提高工业大麻的生长质量，通过采用设置的输送辅助装置3，可以实现辅助进行升降输送工作，可以实现调节工业大麻的高度，可以辅助进行交替进行光合作用，防止部分的工业大麻被遮挡，通过采用抽吸连接管202插接防涝排水插接管4021，通过抽吸辅助泵203可以实现辅助进行抽吸排放。

本公开实施例中，重力自调栽培件4包括：重力自调安装臂401、培养桶402和防涝排水插接管4021，重力自调安装臂401固定安装在输送辅助带303上；重力自调安装臂401上转动安装有培养桶402；培养桶402底部固定安装有防涝排水插接管4021；培养桶402的上部与重力自调安装臂401连接；防涝排水插接管4021的外径与抽吸连接管202的内径相同；除根隔离件5包括：除根隔离安装盘501和隔离辅助针502，除根隔离安装盘501外侧螺纹连接在培养桶402上；除根隔离安装盘501上设有五个贯通槽孔；除根隔离安装盘501底部固定焊接有一圈隔离辅助针502；除根隔离安装盘501中部设有贯通插孔；栽培安装件6包括：栽培安装壳601和提拉扣602，栽培安装壳601上开设有网孔；栽培安装壳601底部为锥形结构；栽培安装壳601上焊接有提拉扣602，且提拉扣602上设有通孔；栽培安装壳601插接在除根隔离安装盘501中部，采用设置的栽培安装件6，可以便于实现快速的取出需要收获的工业大麻，配合隔离辅助针502对其根部的土壤进行刮除，降低土壤携带，对于工业大麻的栽培针对性更强，可以防止大麻收获时，繁琐的除土工作，可以实现辅助在工业大麻的根部与土壤之间进行穿插隔离，可以便于后续快速的取出工业大麻根部，可以有效的保证换土效率，也便于后续进行栽种工作，结构更加合理，提高种植效率，培养桶402在重力作用下会保持竖直。

实施例二，在实施例一的基础上，摆臂装置7包括：摆臂安装电机701、转动安装块7011和摆动臂702，摆臂安装电机701固定安装在转动安装块7011上；转动安装块7011固定安装在安输送安装架101上；摆臂安装电机701的输出轴上焊接有摆动臂702；分叶辅助件8包括：分叶驱动电机801、安装转轴802和拨动杆803，分叶驱动电机801固定安装在摆动臂702上；分叶驱动电机801的输出轴穿过摆动臂702；分叶驱动电机801的输出轴上焊接有安装转轴802；安装转轴802上固定焊接有三排拨动杆803，且拨动杆803的外部均设有橡胶涂层；药物施加辅助件9包括：药物施加辅助安装杆901和供给辅助泵902，药物施加辅助安装杆901固定安装在拨动杆803上；药物施加辅助安装杆901上设有一排喷头；供给辅助泵902固定安装在摆动臂702上；供给辅助泵902外接药箱；药物施加辅助安装杆901上管接有供给辅助泵902，通过采用设置的药物施加辅助件9，可以实现辅助进行药物的辅助喷洒工作，可以辅助进行杀菌除虫，同时配合分叶辅助件8，可以实现辅助拨动叶片，辅助将叶片进行拨动的方式促进叶片充分的被喷洒浸润，可以有效的提高喷洒灭菌质量，可以提高喷洒均匀性，采用摆臂装置7，可以实现辅助进行摆臂工作，可以实现辅助适配工业大麻的枝叶，同时不会影响培养桶402被正常输送。

本实施例的工作原理：首先，采用抽吸连接管202插接防涝排水插接管4021，通过抽吸辅助泵203可以实现辅助进行抽吸排放，通过输送驱动电机301驱动输送安装轮302带动输送辅助带303传动，即可带动重力自调安装臂401转动，实现带动工业大麻逐个升降调节，通过提拉设置的提拉扣602，工业大麻根部穿过栽培安装壳601，随着栽培安装壳601的提升，根部土壤就被隔离辅助针502的缝隙给刮除，培养桶402在重力作用下会保持竖直，采用摆臂安装电机701驱动摆动臂702摆动，根据枝叶情况调节摆动范围，紫外线杀菌灯1011

通电开启，通过供给辅助泵902抽吸药液可以通过药物施加辅助安装杆901喷洒至叶片，通

过分叶驱动电机801驱动拨动杆803转动，可以实现拨动叶片，实现促进被全面喷洒。

本文中，有以下几点需要注意：

1.本公开实施例附图只涉及到与本公开实施例涉及到的结构，其它结构可参考通常设计。

2.在不冲突的情况下，本公开的实施例及实施例中的特征可以相互组合以得到新的实施例。

以上，仅为本公开的具体实施方式，但本公开的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本公开揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本公开的保护范围之内。因此，本公开的保护范围应以权利要求的保护范围为准。



文章摘自国家发明专利，一种工业大麻立体栽培装置，发明人：胡楠，陈虹廷，李明伦，吴兴宏，王晓慧，申请号：202311775486.1，申请日：2023.12.22
