摘  要:本发明公开了一种卷轴移动分离式亚麻面料收卷机，包括支撑架、定位侧板、收卷电机、夹持板、分离收卷组件；本发明通过收卷电机驱动，带动第一移动卷轴和第二移动卷轴同步转动，如此将亚麻面料收卷于第一移动卷轴和第二移动卷轴上，并形成亚麻面料卷筒，然后通过两个夹持板通过升降动力单元驱动并抵压于亚麻面料卷筒的上下两侧，如此实现对亚麻面料卷筒的上下定位，通过分离电机驱动第一移动卷轴和第二移动卷轴相对分离移动，并使得第一移动卷轴和第二移动卷轴向两侧脱离亚麻面料卷筒，可以将亚麻面料卷筒从第一移动卷轴和第二移动卷轴上分离出来，将两个夹持板上下相对分离之后可以将亚麻面料卷筒取出，如此实现便利的取出亚麻面料卷筒。

权利要求书

1.一种卷轴移动分离式亚麻面料收卷机，其特征在于，包括支撑架、定位侧板、收卷电机、夹持板、分离收卷组件、平移旋转组件、控制器；所述支撑架的上端两侧分别安装一个定位侧板；所述支撑架的上端安装分离收卷组件；所述分离收卷组件包括第一移动卷轴、第二移动卷轴、分离电机；所述支撑架的上方中间安装第一移动卷轴和第二移动卷轴；所述第一移动卷轴和第二移动卷轴端对端活动连接；所述分离电机安装于支撑架的上端；所述分离电机驱动第一移动卷轴和第二移动卷轴相对平移；所述收卷电机安装于支撑架的上放一侧；所述收卷电机驱动第一移动卷轴和第二移动卷轴同步转动；所述第一移动卷轴和第二移动卷轴上下分别安装一个夹持板，两个夹持板通过升降动力单元上下相对移动；所述收卷电机驱动第一移动卷轴和第二移动卷轴同步转动进行收卷亚麻面料并形成亚麻面料卷筒，两个夹持板通过升降动力单元驱动并抵压于亚麻面料卷筒的上下两侧，分离电机驱动第一移动卷轴和第二移动卷轴相对分离移动，并使得第一移动卷轴和第二移动卷轴向两侧脱离亚麻面料卷筒；所述平移旋转组件包括侧部平移环、移动杆、驱动块、转动丝杆；所述第一移动卷轴和第二移动卷轴的外端四周分别安装一个侧部平移环；所述侧部平移环的下侧分别分布一个移动杆，侧部平移环旋转连接于移动杆的上端；所述移动杆的下端分别安装驱动块；所述支撑架的上端两侧分别设有分离槽，驱动块滑动安装于分离槽上；所述分离槽内分别转动安装转动丝杆，两个转动丝杆通过分离电机驱动连接；所述控制器安装于定位侧板的外侧；所述控制器驱动连接收卷电机、升降动力单元和分离电机。

2.根据权利要求1所述的卷轴移动分离式亚麻面料收卷机，其特征在于，所述收卷电机安装于一个定位侧板的内侧；所述收卷电机的内侧通过旋转轴连接有插接轴；所述第一移动卷轴的外端中间设有插接通道；所述第一移动卷轴通过插接通道滑动插接于插接轴上，插接轴带动第一移动卷轴旋转。

3.根据权利要求2所述的卷轴移动分离式亚麻面料收卷机，其特征在于，所述插接轴和插接通道的截面均呈矩形结构。

4.根据权利要求1所述的卷轴移动分离式亚麻面料收卷机，其特征在于，所述第一移动卷轴的内端上下设有定位凸块；所述第二移动卷轴的内端上下设有定位凹槽；所述第一移动卷轴通过定位凸块与第二移动卷轴的定位凹槽插接或分离。

5.根据权利要求1所述的卷轴移动分离式亚麻面料收卷机，其特征在于，所述侧部平移环的上下四周设有环形转动槽；所述移动杆的上端设有定位块；所述侧部平移环通过环形转动槽转动安装于移动杆上端的定位块上。

6.根据权利要求1所述的卷轴移动分离式亚麻面料收卷机，其特征在于，所述定位侧板上端之间设有顶部支撑板；所述顶部支撑板的下侧和支撑架的上端分别安装升降动力单元，升降动力单元的外端分别安装一个夹持板。

7.根据权利要求1所述的卷轴移动分离式亚麻面料收卷机，其特征在于，所述夹持板呈弧形结构，两个夹持板上下构成抱箍结构。

技术领域

本发明属于亚麻面料的加工装备领域，尤其涉及一种卷轴移动分离式亚麻面料收卷机。

背景技术

目前，随着人们对面料的高品质追求，亚麻混纺面料应用而生，亚麻面料透气舒适，赢得了市场的口碑，现在亚麻面料在生产完毕后，一般会需要对亚麻面料进行收卷，会使用收卷装置对面料进行收卷，通过电机带动收卷轴进行转动，通过收卷轴的转动对亚麻面料进行收卷，收卷完成之后，需要将收卷轴进行拆卸，然后将亚麻面料卷筒从收卷轴上抽离，由于收卷时亚麻面料在收卷轴上包裹的较为紧密，如此使得亚麻面料卷筒不能轻易的分离出来，如此使得亚麻面料卷筒取出较为困难，操作繁琐，费时费力，如此不方便面料收卷后的取出的弊端继续解决，为此需要对现有的收卷结构进行改进，提高使用的便利性。

发明内容

针对上述现有技术的不足之处，本发明解决的问题为：提供一种便于取出亚麻面料卷筒的卷轴移动分离式亚麻面料收卷机。

为解决上述问题，本发明采取的技术方案如下：一种卷轴移动分离式亚麻面料收卷机，包括支撑架、定位侧板、收卷电机、夹持板、分离收卷组件；所述支撑架的上端两侧分别安装一个定位侧板；所述支撑架的上端安装分离收卷组件；所述分离收卷组件包括第一移动卷轴、第二移动卷轴、分离电机；所述支撑架的上方中间安装第一移动卷轴和第二移动卷轴；所述第一移动卷轴和第二移动卷轴端对端活动连接；所述分离电机安装于支撑架的上端；所述分离电机驱动第一移动卷轴和第二移动卷轴相对平移；所述收卷电机安装于支撑架的上放一侧；所述收卷电机驱动第一移动卷轴和第二移动卷轴同步转动；所述第一移动卷轴和第二移动卷轴上下分别安装一个夹持板，两个夹持板通过升降动力单元上下相对移动；所述收卷电机驱动第一移动卷轴和第二移动卷轴同步转动进行收卷亚麻面料并形成亚麻面料卷筒，两个夹持板通过升降动力单元驱动并抵压于亚麻面料卷筒的上下两侧，分离电机驱动第一移动卷轴和第二移动卷轴相对分离移动，并使得第一移动卷轴和第二移动卷轴向两侧脱离亚麻面料卷筒。

进一步，所述收卷电机安装于一个定位侧板的内侧；所述收卷电机的内侧通过旋转轴连接有插接轴；所述第一移动卷轴的外端中间设有插接通道；所述第一移动卷轴通过插接通道滑动插接于插接轴上，插接轴带动第一移动卷轴旋转。

进一步，所述插接轴和插接通道的截面均呈矩形结构。

进一步，还包括控制器；所述控制器安装于定位侧板的外侧；所述控制器驱动连接收卷电机、升降动力单元和分离电机。

进一步，所述第一移动卷轴的内端上下设有定位凸块；所述第二移动卷轴的内端上下设有定位凹槽；所述第一移动卷轴通过定位凸块与第二移动卷轴的定位凹槽插接或分离。

进一步，还包括平移旋转组件；所述平移旋转组件包括侧部平移环、移动杆、驱动块、转动丝杆；所述第一移动卷轴和第二移动卷轴的外端四周分别安装一个侧部平移环；所述侧部平移环的下侧分别分布一个移动杆，侧部平移环旋转连接于移动杆的上端；所述移动杆的下端分别安装驱动块；所述支撑架的上端两侧分别设有分离槽，驱动块滑动安装于分离槽上；所述分离槽内分别转动安装转动丝杆，两个转动丝杆通过分离电机驱动连接。

进一步，所述侧部平移环的上下四周设有环形转动槽；所述移动杆的上端设有定位块；所述侧部平移环通过环形转动槽转动安装于移动杆上端的定位块上。

进一步，所述定位侧板上端之间设有顶部支撑板；所述顶部支撑板的下侧和支撑架的上端分别安装升降动力单元，升降动力单元的外端分别安装一个夹持板。

进一步，所述夹持板呈弧形结构，两个夹持板上下构成抱箍结构。

本发明的有益效果如下：本发明通过收卷电机驱动，带动第一移动卷轴和第二移动卷轴同步转动，如此将亚麻面料收卷于第一移动卷轴和第二移动卷轴上，并形成亚麻面料卷筒，然后通过两个夹持板通过升降动力单元驱动并抵压于亚麻面料卷筒的上下两侧，如此实现对亚麻面料卷筒的上下定位，最后通过分离电机驱动第一移动卷轴和第二移动卷轴相对分离移动，并使得第一移动卷轴和第二移动卷轴向两侧脱离亚麻面料卷筒，如此可以将亚麻面料卷筒从第一移动卷轴和第二移动卷轴上分离出来，将两个夹持板上下相对分离之后可以将亚麻面料卷筒取出，如此实现便利的取出亚麻面料卷筒。

附图说明

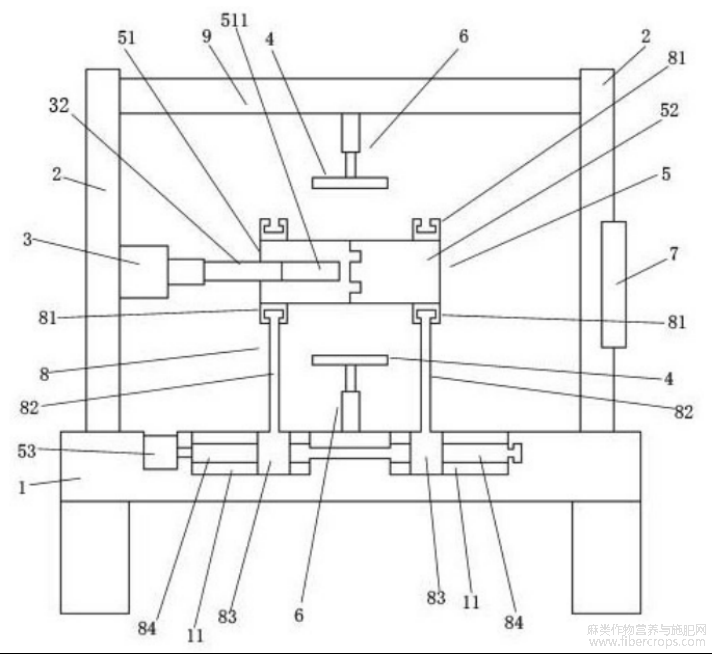

图1为本发明的结构示意图。

图1

图2为本发明图1中第一移动卷轴和第二移动卷轴相对分离之后的结构示意图。

图2

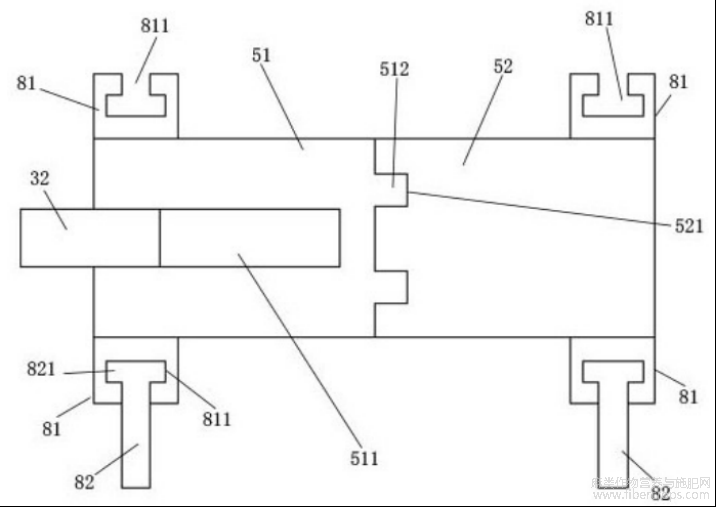

图3为本发明图1中第一移动卷轴和第二移动卷轴对接后的结构示意图。

图3

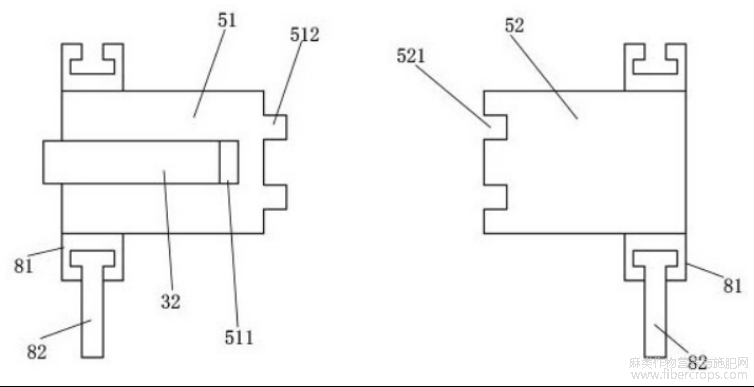

图4为本发明图1中第一移动卷轴和第二移动卷轴分离后的结构示意图。

图4

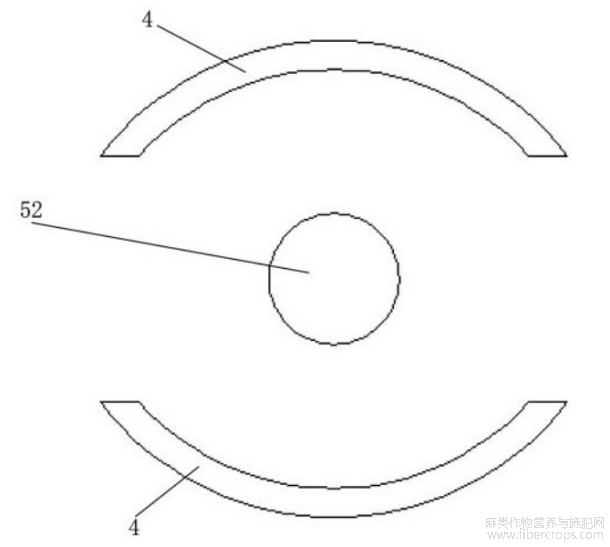

图5为本发明两个夹持板的侧视结构示意图。

图5

具体实施方式

下面结合附图对本发明内容作进一步详细说明。

如图1至5所示，一种卷轴移动分离式亚麻面料收卷机，包括支撑架1、定位侧板2、收卷电机3、夹持板4、分离收卷组件5；所述支撑架1的上端两侧分别安装一个定位侧板2；所述支撑架1的上端安装分离收卷组件5；所述分离收卷组件5包括第一移动卷轴51、第二移动卷轴52、分离电机53；所述支撑架1的上方中间安装第一移动卷轴51和第二移动卷轴52；所述第一移动卷轴51和第二移动卷轴52端对端活动连接；所述分离电机53安装于支撑架1的上端；所述分离电机53驱动第一移动卷轴51和第二移动卷轴52相对平移；所述收卷电机3安装于支撑架1的上放一侧；所述收卷电机3驱动第一移动卷轴51和第二移动卷轴52同步转动；所述第一移动卷轴51和第二移动卷轴52上下分别安装一个夹持板4，两个夹持板4通过升降动力单元6上下相对移动，升降动力单元6为升降气缸；所述收卷电机3驱动第一移动卷轴51和第二移动卷轴52同步转动进行收卷亚麻面料并形成亚麻面料卷筒，两个夹持板4通过升降动力单元6驱动并抵压于亚麻面料卷筒的上下两侧，分离电机53驱动第一移动卷轴51和第二移动卷轴52相对分离移动，并使得第一移动卷轴51和第二移动卷轴52向两侧脱离亚麻面料卷筒。

如图1至5所示，为了便于第一移动卷轴51在分离电机53内侧滑动以及不影响转动，进一步，所述收卷电机3安装于一个定位侧板2的内侧；所述收卷电机3的内侧通过旋转轴31连接有插接轴32；所述第一移动卷轴51的外端中间设有插接通道511；所述第一移动卷轴51通过插接通道511滑动插接于插接轴32上，插接轴32带动第一移动卷轴51旋转。进一步，所述插接轴32和插接通道511的截面均呈矩形结构。

如图1至5所示，为了便于自动便利的控制驱动，进一步，还包括控制器7；所述控制器7安装于定位侧板2的外侧；所述控制器驱动连接收卷电机3、升降动力单元6和分离电机53。

如图1至5所示，为了便于第一移动卷轴51和第二移动卷轴52对接后可以同步转动，进一步，所述第一移动卷轴51的内端上下设有定位凸块512；所述第二移动卷轴52的内端上下设有定位凹槽521；所述第一移动卷轴51通过定位凸块512与第二移动卷轴52的定位凹槽521插接或分离。

如图1至5所示，为了便于第一移动卷轴51和第二移动卷轴52可以相对分离同时不影响对接后的旋转收卷作业，进一步，还包括平移旋转组件8；所述平移旋转组件8包括侧部平移环81、移动杆82、驱动块83、转动丝杆84；所述第一移动卷轴51和第二移动卷轴52的外端四周分别安装一个侧部平移环81；所述侧部平移环81的下侧分别分布一个移动杆82，侧部平移环81旋转连接于移动杆82的上端；所述移动杆82的下端分别安装驱动块83；所述支撑架1的上端两侧分别设有分离槽11，驱动块83滑动安装于分离槽11上；所述分离槽11内分别转动安装转动丝杆84，两个转动丝杆84通过分离电机53驱动连接。进一步，所述侧部平移环81的上下四周设有环形转动槽811；所述移动杆82的上端设有定位块821；所述侧部平移环81通过环形转动槽811转动安装于移动杆82上端的定位块821上。

如图1至5所示，为了便于夹持板4的上下移动，进一步，所述定位侧板2上端之间设有顶部支撑板9；所述顶部支撑板9的下侧和支撑架1的上端分别安装升降动力单元6，升降动力单元6的外端分别安装一个夹持板4。进一步，所述夹持板4呈弧形结构，两个夹持板4上下构成抱箍结构。

本发明通过收卷电机3驱动，带动第一移动卷轴51和第二移动卷轴52同步转动，如此将亚麻面料收卷于第一移动卷轴51和第二移动卷轴52上，并形成亚麻面料卷筒，然后通过两个夹持板4通过升降动力单元6驱动并抵压于亚麻面料卷筒的上下两侧，如此实现对亚麻面料卷筒的上下定位，最后通过分离电机53驱动第一移动卷轴51和第二移动卷轴52相对分离移动，并使得第一移动卷轴51和第二移动卷轴52向两侧脱离亚麻面料卷筒，如此可以将亚麻面料卷筒从第一移动卷轴51和第二移动卷轴52上分离出来，将两个夹持板4上下相对分离之后可以将亚麻面料卷筒取出，如此实现便利的取出亚麻面料卷筒。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

文章摘自国家发明专利，一种卷轴移动分离式亚麻面料收卷机，发明人：王雅琴薛茂深，申请号：202411962573.2，申请日：2024.12.30
