摘 要：本发明提供一种带有保温功能的组合式黄麻墙板及其使用方法，涉及墙板技术领域，包括墙板主体，所述墙板主体的两侧均固定安装有拼接块，其中一组所述拼接块的表面固定安装有连接块。本发明，通过设置该连接块，工作人员可以将两块墙板主体的拼接块插接在一起，使其中一组墙板主体的连接块插入另一组墙板主体的连接槽内，且弹力带能够拉动限位板沿着限位块向内移动，从而使限位板通过U型槽插入插槽内，对连接块进行固定，即可将两组墙板主体固定在一起，整个过程操作简单快捷，且两组墙板主体之间位置通过连接块与连接槽进行限制，无需工作人员手动进行控制，降低工作人员的安装难度，以便工作人员将两组墙板主体组合在一起进行使用。
技术要点
1.一种带有保温功能的组合式黄麻墙板，包括墙板主体(1)，其特征在于：所述墙板主体(1)的两侧均固定安装有拼接块(2)，其中一组所述拼接块(2)的表面固定安装有连接块(3)，所述连接块(3)的表面开设有插槽(4)，另一组所述拼接块(2)的表面开设有连接槽(5)，所述拼接块(2)的表面位于连接槽(5)的外侧开设有矩形槽(6)，所述矩形槽(6)的内部对称固装有限位块(7)，所述限位块(7)的外侧滑动连接有限位板(8)，所述限位板(8)的表面开设有U型槽，所述限位板(8)之间固装有弹力带(9)。
2.根据权利要求1所述的带有保温功能的组合式黄麻墙板，其特征在于：所述墙板主体(1)的一侧固装有凸条(10)，所述墙板主体(1)的另一侧开设有凹槽(11)。
3.根据权利要求1所述的带有保温功能的组合式黄麻墙板，其特征在于：其中一组所述拼接块(2)的表面固装有泡棉垫(12)。
4.根据权利要求1所述的带有保温功能的组合式黄麻墙板，其特征在于：所述限位板(8)的表面固装有推块(13)，所述推块(13)的表面开设有花纹。
5.根据权利要求1所述的带有保温功能的组合式黄麻墙板，其特征在于：所述矩形槽(6)的外侧设置有防护结构，所述防护结构包括防护盖(14)，所述防护盖(14)与矩形槽(6)转动连接，所述防护盖(14)的表面开设有卡槽(15)，所述矩形槽(6)的内侧固定安装有卡块(16)。
6.根据权利要求1所述的带有保温功能的组合式黄麻墙板，其特征在于：所述防护盖(14)的表面开设有缺口(17)。
7.根据权利要求1所述的带有保温功能的组合式黄麻墙板，其特征在于：所述墙板主体(1)由内至外依次由保温层(18)、网布层(19)和外层(20)构成，所述网布层(19)包覆于保温层(18)的外侧，所述外层(20)包覆于网布层(19)的外侧。
8.根据权利要求7所述的带有保温功能的组合式黄麻墙板，其特征在于：所述保温层(18)的材质为保温棉，所述网布层(19)的材质为尼龙网布，所述外层(20)的材质为黄麻纤维。
9.一种带有保温功能的组合式黄麻墙板的使用方法，其特征在于，包括以下步骤：
S1：需要将相邻两块墙板主体(1)拼接组合在一起时，工作人员可以移动相邻两块墙板主体(1)，使两块墙板主体(1)的拼接块(2)插接在一起，从而使其中一组墙板主体(1)的连接块(3)插入另一组墙板主体(1)的连接槽(5)内，且弹力带(9)能够拉动限位板(8)沿着限位块(7)向内移动，从而使限位板(8)通过U型槽插入插槽(4)内，对连接块(3)进行固定，即可将两组墙板主体(1)固定在一起，而泡棉垫(12)能够填充拼接块(2)之间的空隙，从而防止拼接块(2)轻易晃动，以便两组墙板主体(1)能够被稳定的拼接组合在一起，而需要分开两组墙板主体(1)时，只需向外推动限位板(8)，而花纹能够增大手指与推块(13)之间的摩擦力，以便工作人员推动推块(13)带动限位块(7)移动，将限位板(8)与连接块(3)分开，即可移动墙板主体(1)，将两组墙板主体(1)分开，整个过程操作简单，方便工作人员进行使用，且在墙板主体(1)上方拼接其他墙板主体(1)时，凸条(10)能够插入凹槽(11)内，以便上下两组墙板主体(1)能够安放稳定；
S2：将相邻两组墙板主体(1)拼接在一起后，工作人员可以转动防护盖(14)，使防护盖(14)盖住矩形槽(6)，此时卡块(16)能够卡入卡槽(15)内，对防护盖(14)进行固定，即可使防护盖(14)对矩形槽(6)内的部件进行防护，防止他人轻易推动限位板(8)，将限位板(8)与连接块(3)分开，防止墙板主体(1)轻易分开，而缺口(17)能够方便工作人员转动防护盖(14)，将矩形槽(6)打开，进行拆装工作；
S3：在墙板主体(1)的使用过程中，黄麻纤维材质的外层(20)能够起到一定的抑菌抑螨、吸潮、隔音、隔热等效果，能够满足使用者的使用需求，而尼龙网布材质的网布层(19)能够提高整个墙板主体(1)的强度，防止墙板主体(1)损坏，而保温棉材质的保温层(18)具有良好的保温效果，以便整个墙板主体(1)能够达到更好的保温效果，以便使用者进行使用。
技术领域
本发明涉及墙板技术领域，尤其涉及一种带有保温功能的组合式黄麻墙板及其使用方法。
背景技术
黄麻墙板有着抑菌抑螨、吸潮、隔音、隔热等优点，被广泛的用于室内装修中，而现有的黄麻墙板在组合拼接使用时，工作人员往往只能通过涂胶的方式对相邻的两块黄麻墙板进行固定，且涂胶安装需要工作人员控制涂胶量与黄麻墙板的安装间隙，这一过程不仅操作较为繁琐，而且难度较大，不便于工作人员将两组黄麻墙板组合在一起进行使用。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种带有保温功能的组合式黄麻墙板及其使用方法。
为了实现上述目的，本发明采用了如下技术方案：一种带有保温功能的组合式黄麻墙板，包括墙板主体，所述墙板主体的两侧均固定安装有拼接块，其中一组所述拼接块的表面固定安装有连接块，所述连接块的表面开设有插槽，另一组所述拼接块的表面开设有连接槽，所述拼接块的表面位于连接槽的外侧开设有矩形槽，所述矩形槽的内部对称固装有限位块，所述限位块的外侧滑动连接有限位板，所述限位板的表面开设有U型槽，所述限位板之间固装有弹力带。
为了使上下两组墙板拼接稳定，本发明的改进有，所述墙板主体的一侧固装有凸条，所述墙板主体的另一侧开设有凹槽。
为了使两组相邻墙板主体拼接稳定，本发明的改进有，其中一组所述拼接块的表面固装有泡棉垫。
为了方便推动限位板，本发明的改进有，所述限位板的表面固装有推块，所述推块的表面开设有花纹。
为了防止限位板被轻易推动，本发明的改进有，所述矩形槽的外侧设置有防护结构，所述防护结构包括防护盖，所述防护盖与矩形槽转动连接，所述防护盖的表面开设有卡槽，所述矩形槽的内侧固定安装有卡块。
为了方便转动防护盖，本发明的改进有，所述防护盖的表面开设有缺口。
为了达到较好的保温效果，本发明的改进有，所述墙板主体由内至外依次由保温层、网布层和外层构成，所述网布层包覆于保温层的外侧，所述外层包覆于网布层的外侧。
为了使整个墙板主体具有足够的强度，本发明的改进有，所述保温层的材质为保温棉，所述网布层的材质为尼龙网布，所述外层的材质为黄麻纤维。
一种带有保温功能的组合式黄麻墙板的使用方法，包括以下步骤：
S1：需要将相邻两块墙板主体拼接组合在一起时，工作人员可以移动相邻两块墙板主体，使两块墙板主体的拼接块插接在一起，从而使其中一组墙板主体的连接块插入另一组墙板主体的连接槽内，且弹力带能够拉动限位板沿着限位块向内移动，从而使限位板通过U型槽插入插槽内，对连接块进行固定，即可将两组墙板主体固定在一起，而泡棉垫能够填充拼接块之间的空隙，从而防止拼接块轻易晃动，以便两组墙板主体能够被稳定的拼接组合在一起，而需要分开两组墙板主体时，只需向外推动限位板，而花纹能够增大手指与推块之间的摩擦力，以便工作人员推动推块带动限位块移动，将限位板与连接块分开，即可移动墙板主体，将两组墙板主体分开，整个过程操作简单，方便工作人员进行使用，且在墙板主体上方拼接其他墙板主体时，凸条能够插入凹槽内，以便上下两组墙板主体能够安放稳定；
S2：将相邻两组墙板主体拼接在一起后，工作人员可以转动防护盖，使防护盖盖住矩形槽，此时卡块能够卡入卡槽内，对防护盖进行固定，即可使防护盖对矩形槽内的部件进行防护，防止他人轻易推动限位板，将限位板与连接块分开，防止墙板主体轻易分开，而缺口能够方便工作人员转动防护盖，将矩形槽打开，进行拆装工作；
S3：在墙板主体的使用过程中，黄麻纤维材质的外层能够起到一定的抑菌抑螨、吸潮、隔音、隔热等效果，能够满足使用者的使用需求，而尼龙网布材质的网布层能够提高整个墙板主体的强度，防止墙板主体损坏，而保温棉材质的保温层具有良好的保温效果，以便整个墙板主体能够达到更好的保温效果，以便使用者进行使用。
与现有技术相比，本发明的优点和积极效果在于：
1、本发明中，通过设置该连接块，工作人员可以将两块墙板主体的拼接块插接在一起，使其中一组墙板主体的连接块插入另一组墙板主体的连接槽内，且弹力带能够拉动限位板沿着限位块向内移动，从而使限位板通过U型槽插入插槽内，对连接块进行固定，即可将两组墙板主体固定在一起，整个过程操作简单快捷，且两组墙板主体之间位置通过连接块与连接槽进行限制，无需工作人员手动进行控制，降低工作人员的安装难度，以便工作人员将两组墙板主体组合在一起进行使用。
2、本发明中，通过设置该防护结构，将相邻两组墙板主体拼接在一起后，工作人员可以转动防护盖，使防护盖盖住矩形槽，此时卡块能够卡入卡槽内，对防护盖进行固定，即可使防护盖对矩形槽内的部件进行防护，防止他人轻易推动限位板，将限位板与连接块分开，防止墙板主体轻易分开，以便两组墙板主体能够被组合稳定。
3、本发明中，通过设置该网布层，网布层能够提高整个墙板主体的强度，防止墙板主体损坏，而保温层具有良好的保温效果，使整个墙板主体能够达到更好的保温效果，以便使用者进行使用。
附图说明

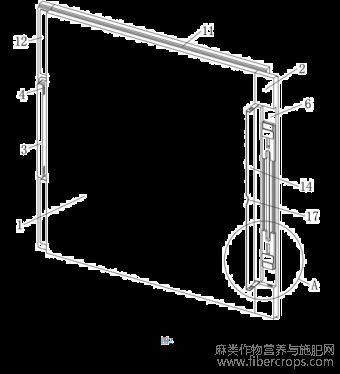

图1为本发明提出一种带有保温功能的组合式黄麻墙板及其使用方法的整体结构示意图；

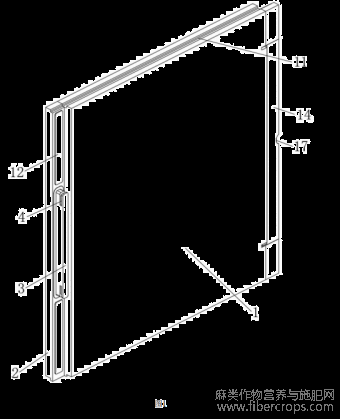

图2为本发明提出一种带有保温功能的组合式黄麻墙板及其使用方法的侧视的结构示意图；

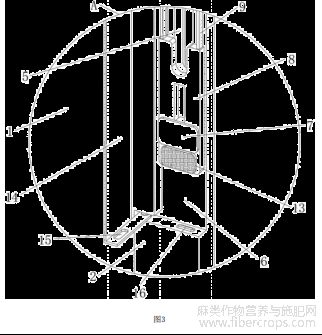

图3为本发明提出一种带有保温功能的组合式黄麻墙板及其使用方法的图2中A处的结构示意图；

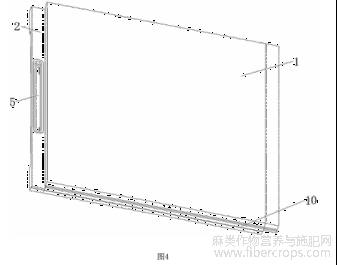

图4为本发明提出一种带有保温功能的组合式黄麻墙板及其使用方法的后视的结构示意图；
图5为本发明提出一种带有保温功能的组合式黄麻墙板及其使用方法的分层结构示意图。
图例说明：
1、墙板主体；2、拼接块；3、连接块；4、插槽；5、连接槽；6、矩形槽；7、限位块；8、限位板；9、弹力带；10、凸条；11、凹槽；12、泡棉垫；13、推块；14、防护盖；15、卡槽；16、卡块；17、缺口；18、保温层；19、网布层；20、外层。
具体实施方式
为了能够更清楚地理解本发明的上述目的、特征和优点，下面结合附图和实施例对本发明做进一步说明。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。
在本发明的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，在本发明的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
实施例1
如图1 5所示，本发明提供一种技术方案：一种带有保温功能的组合式黄麻墙板，包括墙板主体1，墙板主体1的两侧均固定安装有拼接块2，其中一组拼接块2的表面固定安装有连接块3，连接块3的表面开设有插槽4，另一组拼接块2的表面开设有连接槽5，拼接块2的表面位于连接槽5的外侧开设有矩形槽6，矩形槽6的内部对称固装有限位块7，限位块7的外侧滑动连接有限位板8，限位板8的表面开设有U型槽，限位板8之间固装有弹力带9，工作人员可以将两块墙板主体1的拼接块2插接在一起，使其中一组墙板主体1的连接块3插入另一组墙板主体1的连接槽5内，且弹力带9能够拉动限位板8沿着限位块7向内移动，从而使限位板8通过U型槽插入插槽4内，对连接块3进行固定，即可将两组墙板主体1固定在一起，整个过程操作简单快捷，且两组墙板主体1之间位置通过连接块3与连接槽5进行限制，无需工作人员手动进行控制，降低工作人员的安装难度，以便工作人员将两组墙板主体1组合在一起进行使用。
如图1 5所示，墙板主体1的一侧固装有凸条10，墙板主体1的另一侧开设有凹槽11，在墙板主体1上方拼接其他墙板主体1时，凸条10能够插入凹槽11内，以便上下两组墙板主体1能够安放稳定，其中一组拼接块2的表面固装有泡棉垫12，泡棉垫12能够填充拼接块2之间的空隙，从而防止拼接块2轻易晃动，限位板8的表面固装有推块13，推块13的表面开设有花纹，花纹能够增大手指与推块13之间的摩擦力，以便工作人员推动推块13带动限位块7移动。
实施例2
如图1 3所示，矩形槽6的外侧设置有防护结构，防护结构包括防护盖14，防护盖14与矩形槽6转动连接，防护盖14的表面开设有卡槽15，矩形槽6的内侧固定安装有卡块16，将相邻两组墙板主体1拼接在一起后，工作人员可以转动防护盖14，使防护盖14盖住矩形槽6，此时卡块16能够卡入卡槽15内，对防护盖14进行固定，即可使防护盖14对矩形槽6内的部件进行防护，防止他人轻易推动限位板8，将限位板8与连接块3分开，防止墙板主体1轻易分开，以便两组墙板主体1能够被组合稳定。
如图1 3所示，防护盖14的表面开设有缺口17，缺口17能够方便工作人员转动防护盖14，将矩形槽6打开，进行拆装工作。
实施例3
如图5所示，墙板主体1由内至外依次由保温层18、网布层19和外层20构成，网布层19包覆于保温层18的外侧，外层20包覆于网布层19的外侧，网布层19能够提高整个墙板主体1的强度，防止墙板主体1损坏，而保温层18具有良好的保温效果，使整个墙板主体1能够达到更好的保温效果，以便使用者进行使用。
如图5所示，保温层18的材质为保温棉，保温棉具有良好的保温效果，以便整个墙板主体1能够达到更好的保温效果，网布层19的材质为尼龙网布，尼龙网布材质的网布层19能够提高整个墙板主体1的强度，防止墙板主体1轻易损坏，外层20的材质为黄麻纤维，黄麻纤维材质的外层20能够起到一定的抑菌抑螨、吸潮、隔音、隔热等效果，能够满足使用者的使用需求。
一种带有保温功能的组合式黄麻墙板的使用方法，包括以下步骤：
S1：需要将相邻两块墙板主体1拼接组合在一起时，工作人员可以移动相邻两块墙板主体1，使两块墙板主体1的拼接块2插接在一起，从而使其中一组墙板主体1的连接块3插入另一组墙板主体1的连接槽5内，且弹力带9能够拉动限位板8沿着限位块7向内移动，从而使限位板8通过U型槽插入插槽4内，对连接块3进行固定，即可将两组墙板主体1固定在一起，而泡棉垫12能够填充拼接块2之间的空隙，从而防止拼接块2轻易晃动，以便两组墙板主体1能够被稳定的拼接组合在一起，而需要分开两组墙板主体1时，只需向外推动限位板8，而花纹能够增大手指与推块13之间的摩擦力，以便工作人员推动推块13带动限位块7移动，将限位板8与连接块3分开，即可移动墙板主体1，将两组墙板主体1分开，整个过程操作简单，方便工作人员进行使用，且在墙板主体1上方拼接其他墙板主体1时，凸条10能够插入凹槽11内，以便上下两组墙板主体1能够安放稳定；
S2：将相邻两组墙板主体1拼接在一起后，工作人员可以转动防护盖14，使防护盖14盖住矩形槽6，此时卡块16能够卡入卡槽15内，对防护盖14进行固定，即可使防护盖14对矩形槽6内的部件进行防护，防止他人轻易推动限位板8，将限位板8与连接块3分开，防止墙板主体1轻易分开，而缺口17能够方便工作人员转动防护盖14，将矩形槽6打开，进行拆装工作；
S3：在墙板主体1的使用过程中，黄麻纤维材质的外层20能够起到一定的抑菌抑螨、吸潮、隔音、隔热等效果，能够满足使用者的使用需求，而尼龙网布材质的网布层19能够提高整个墙板主体1的强度，防止墙板主体1损坏，而保温棉材质的保温层18具有良好的保温效果，以便整个墙板主体1能够达到更好的保温效果，以便使用者进行使用。
工作原理：需要将相邻两块墙板主体1拼接组合在一起时，工作人员可以移动相邻两块墙板主体1，使两块墙板主体1的拼接块2插接在一起，从而使其中一组墙板主体1的连接块3插入另一组墙板主体1的连接槽5内，且弹力带9能够拉动限位板8沿着限位块7向内移动，从而使限位板8通过U型槽插入插槽4内，对连接块3进行固定，即可将两组墙板主体1固定在一起，而泡棉垫12能够填充拼接块2之间的空隙，从而防止拼接块2轻易晃动，以便两组墙板主体1能够被稳定的拼接组合在一起，而需要分开两组墙板主体1时，只需向外推动限位板8，而花纹能够增大手指与推块13之间的摩擦力，以便工作人员推动推块13带动限位块7移动，将限位板8与连接块3分开，即可移动墙板主体1，将两组墙板主体1分开，整个过程操作简单，方便工作人员进行使用，且在墙板主体1上方拼接其他墙板主体1时，凸条10能够插入凹槽11内，以便上下两组墙板主体1能够安放稳定，且将相邻两组墙板主体1拼接在一起后，工作人员可以转动防护盖14，使防护盖14盖住矩形槽6，此时卡块16能够卡入卡槽15内，对防护盖14进行固定，即可使防护盖14对矩形槽6内的部件进行防护，防止他人轻易推动限位板8，将限位板8与连接块3分开，防止墙板主体1轻易分开，而缺口17能够方便工作人员转动防护盖14，将矩形槽6打开，进行拆装工作，且在墙板主体1的使用过程中，黄麻纤维材质的外层20能够起到一定的抑菌抑螨、吸潮、隔音、隔热等效果，能够满足使用者的使用需求，而尼龙网布材质的网布层19能够提高整个墙板主体1的强度，防止墙板主体1轻易损坏，而保温棉材质的保温层18具有良好的保温效果，以便整个墙板主体1能够达到更好的保温效果，以便使用者进行使用。
以上，仅是本发明的较佳实施例而已，并非是对本发明作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例应用于其它领域，但是凡是未脱离本发明技术方案内容，依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本发明技术方案的保护范围。
摘自国家发明专利，发明人：管南轩，赖海峰，申请号：202211084031.0
，申请日：2022.09.06
