摘 要：本发明属于化妆品使用技术领域，尤其是一种含工业大麻的化妆品涂抹装置，针对现有的无法控制化妆品挤出量的问题，现提出如下方案，其包括壳体，所述壳体的底部中心位置开设有安装槽，安装槽顶部内壁的中心位置开设有L型通槽，安装槽内活动安装有化妆品罐体，化妆品罐体的顶部螺纹安装有连接管，且连接管贯穿L型通槽延伸至壳体外，连接管与化妆品罐体相连通，壳体上开设有两个空腔，且安装槽位于两个空腔之间。本发明结构紧凑，设计合理，使用方便，不仅能够对不同大小和高度的化妆品进行固定，而且不需要手工按压就能够将化妆品滩涂在涂抹块上，避免了化妆品堆积不易摊开和涂抹不均匀的问题。
技术要点
1.一种含工业大麻的化妆品涂抹装置，包括壳体(1)，其特征在于，所述壳体(1)的底部中心位置开设有安装槽(2)，安装槽(2)顶部内壁的中心位置开设有L型通槽(3)，安装槽(2)内活动安装有化妆品罐体(4)，化妆品罐体(4)的顶部螺纹安装有连接管(5)，且连接管(5)贯穿L型通槽(3)延伸至壳体(1)外，连接管(5)与化妆品罐体(4)相连通，壳体(1)上开设有两个空腔(6)，且安装槽(2)位于两个空腔(6)之间，空腔(6)的顶部内壁开设有滑槽(7)，滑槽(7)内滑动安装有滑块(8)，滑块(8)的底部固定安装有楔形块(9)，楔形块(9)靠近安装槽(2)的一侧顶部固定安装有衔接杆(10)，壳体(1)的底部开设有两个第一凹槽(13)，且两个第一凹槽(13)分别与两个空腔(6)相连通，第一凹槽(13)内转动安装有螺杆(14)，螺杆(14)的一底端延伸至壳体(1)的下方，且固定安装有转柄(15)，螺杆(14)的顶端延伸至空腔(6)内，且螺纹套接有套筒(16)，套筒(16)的顶部固定安装有滚轮(17)，且滚轮(17)与楔形块(9)相适配，衔接杆(10)原路楔形块(9)的一端延伸至安装槽(2)内，且固定安装有滑环(21)，滑杆(21)内滑动安装有滑杆(22)，滑杆(22)的两端均延伸至滑环(21)外，且均固定安装有固定块(23)，两个固定块(23)靠近化妆品罐体(4)的一侧固定安装有同一个固定架，且固定架(24)与化妆品罐体(4)相适配，壳体(1)上开设有驱动腔(26)，且驱动腔(26)位于安装槽(2)的上方，驱动腔(26)的底部内壁固定安装有驱动电机(27)，驱动电机(27)的输出轴上固定套接有主动锥齿(28)。
2.根据权利要求1所述的一种含工业大麻的化妆品涂抹装置，其特征在于，所述楔形块(9)远离安装槽(2)的一侧和空腔(6)的一侧内壁之间固定安装有两个伸缩杆(11)，且两个伸缩杆(11)上均活动套接有第一弹簧(12)。
3.根据权利要求1所述的一种含工业大麻的化妆品涂抹装置，其特征在于，所述套筒(16)靠近安装槽(2)的一侧底部固定安装有限位杆(18)，限位杆(18)远离套筒(16)的一端固定安装有限位块(19)。
4.根据权利要求1所述的一种含工业大麻的化妆品涂抹装置，其特征在于，所述空腔(6)的一侧内壁固定安装有限位滑轨(20)，且限位块(19)滑动安装在限位滑轨(20)上。
5.根据权利要求1所述的一种含工业大麻的化妆品涂抹装置，其特征在于，所述滑杆(22)上活动套接有第二弹簧(25)，且第二弹簧(25)的两端分别固定安装在滑环(21)的底部和下方的固定块(23)的顶部。
6.根据权利要求1所述的一种含工业大麻的化妆品涂抹装置，其特征在于，所述壳体(1)靠近驱动腔(26)的一侧开设有与驱动腔(26)相连通的第二凹槽(29)，第二凹槽(29)内转动安装有转轴(30)。
7.根据权利要求6所述的一种含工业大麻的化妆品涂抹装置，其特征在于，所述转轴(30)的一端延伸至驱动腔(26)内，且固定套接有从动锥齿(31)，转轴(30)的另一端延伸至壳体(1)外，且固定套接有涂抹块(32)。
8.根据权利要求1所述的一种含工业大麻的化妆品涂抹装置，其特征在于，所述连接管(5)与涂抹块(32)相接触，主动锥齿(28)与从动锥齿(31)相啮合。
技术领域
本发明涉及化妆品使用技术领域，尤其涉及一种含工业大麻的化妆品涂抹装置。
背景技术
化妆品是指以涂抹、喷洒或者其他类似方法，散布于人体表面的任何部位，如皮肤、毛发、指趾甲、唇齿等，以达到清洁、保养、美容、修饰和改变外观，或者修正人体气味，保持良好状态为目的的化学工业品或精细化工产品，中国古代也喜好用胭脂抹腮，用头油滋润头发，衬托容颜的美丽和魅力，大多化妆品都用于皮肤，可使得使用者皮肤能够更加靓丽美观，而现有的对护肤化妆品的涂抹方法大多是用手或者用化妆棉涂抹的方法，容易造成涂抹不均匀。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种含工业大麻的化妆品涂抹装置。
为了实现上述目的，本发明采用了如下技术方案：
一种含工业大麻的化妆品涂抹装置，包括壳体，所述壳体的底部中心位置开设有安装槽，安装槽顶部内壁的中心位置开设有L型通槽，安装槽内活动安装有化妆品罐体，化妆品罐体的顶部螺纹安装有连接管，且连接管贯穿L型通槽延伸至壳体外，连接管与化妆品罐体相连通，壳体上开设有两个空腔，且安装槽位于两个空腔之间，空腔的顶部内壁开设有滑槽，滑槽内滑动安装有滑块，滑块的底部固定安装有楔形块，楔形块靠近安装槽的一侧顶部固定安装有衔接杆，壳体的底部开设有两个第一凹槽，且两个第一凹槽分别与两个空腔相连通，第一凹槽内转动安装有螺杆，螺杆的一底端延伸至壳体的下方，且固定安装有转柄，螺杆的顶端延伸至空腔内，且螺纹套接有套筒，套筒的顶部固定安装有滚轮，且滚轮与楔形块相适配，衔接杆原路楔形块的一端延伸至安装槽内，且固定安装有滑环，滑杆内滑动安装有滑杆，滑杆的两端均延伸至滑环外，且均固定安装有固定块，两个固定块靠近化妆品罐体的一侧固定安装有同一个固定架，且固定架与化妆品罐体相适配，壳体上开设有驱动腔，且驱动腔位于安装槽的上方，驱动腔的底部内壁固定安装有驱动电机，驱动电机的输出轴上固定套接有主动锥齿。
优选的，所述楔形块远离安装槽的一侧和空腔的一侧内壁之间固定安装有两个伸缩杆，且两个伸缩杆上均活动套接有第一弹簧。
优选的，所述套筒靠近安装槽的一侧底部固定安装有限位杆，限位杆远离套筒的一端固定安装有限位块。
优选的，所述空腔的一侧内壁固定安装有限位滑轨，且限位块滑动安装在限位滑轨上。
优选的，所述滑杆上活动套接有第二弹簧，且第二弹簧的两端分别固定安装在滑环的底部和下方的固定块的顶部。 优选的，所述壳体靠近驱动腔的一侧开设有与驱动腔相连通的第二凹槽，第二凹槽内转动安装有转轴。
优选的，所述转轴的一端延伸至驱动腔内，且固定套接有从动锥齿，转轴的另一端延伸至壳体外，且固定套接有涂抹块。
优选的，所述连接管与涂抹块相接触，主动锥齿与从动锥齿相啮合。
本发明中，所述一种含工业大麻的化妆品涂抹装置，使用时，转动转柄，能够带动与转柄固定连接的螺杆转动，因限位块滑动安装在限位滑轨上，故而限位块只能够沿着限位滑轨竖直滑动，因限位块、限位杆和套筒之间的固定连接关系，从而使得弹簧只能够竖直移动，因套筒螺纹套接在螺杆上，故而随着螺杆的转动，能够带动套筒向上移动，继而带动固定安装在套筒顶部的滚轮向上移动，从而能够挤压楔形块，因滑块和滑槽的设置，使得楔形块只能够水平移动，随着滚轮的向上移动，使得楔形块向着远离安装槽的方向移动，并压缩两个第一弹簧，因楔形块、衔接杆、滑环、滑杆、固定块和固定夹之间的连接关系，从而能够带动固定夹移动，使得两个固定夹相互远离，然后将化妆品罐体放入安装槽内，并转动化妆品罐体，使得与连接管连接，松开转柄，因第一弹簧的弹性回复力，挤压楔形块，使得两个楔形块相互靠近，继而带动两个固定夹相互靠近，从而能够将化妆品罐体固定。需要涂抹面部时，开启驱动电机，驱动电机的输出轴能够带动主动锥齿转动，继而带动与主动锥齿相啮合的从动锥齿转动，因从动锥齿固定套接在转轴上，故而能够带动转轴转动，继而带动固定套接在转轴上的涂抹块转动，向上挤压化妆品罐体的底部，使得化妆品罐体内的乳液通过连接管喷射在涂抹块上，随着涂抹块的转动，能够对使用者的面部进行涂抹，随着化妆品罐体的向上移动，因摩擦力的作用，带动固定夹向上移动，从而带动滑杆向上移动，继而使得滑环挤压第二弹簧，当使用者不再挤压化妆品罐体的底部时，第二弹簧的弹性回复力，能够挤压下方的固定块，从而带动固定夹向下移动，继而使得化妆品罐体回到初始位置，从而循环挤压化妆品罐体的底部，从而达到了持续出液的目的。本发明结构紧凑，设计合理，使用方便，不仅能够对不同大小和高度的化妆品进行固定，而且不需要手工按压就能够将化妆品滩涂在涂抹块上，避免了化妆品堆积不易摊开和涂抹不均匀的问题。
附图说明

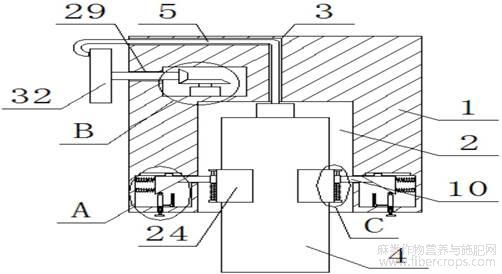

图1为本发明提出的一种含工业大麻的化妆品涂抹装置的结构示意图；

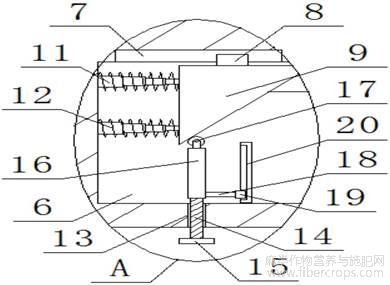

图2为本发明提出的一种含工业大麻的化妆品涂抹装置的图1的A部分结构示意图；

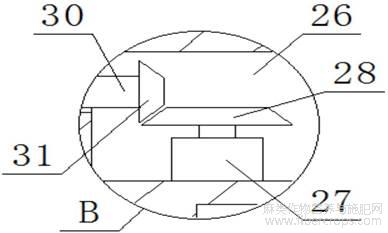

图3为本发明提出的一种含工业大麻的化妆品涂抹装置的图1的B部分结构示意图；

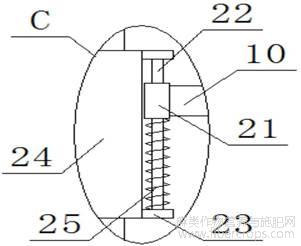

图4为本发明提出的一种含工业大麻的化妆品涂抹装置的图1的C部分结构示意图；
图5为本发明提出的一种含工业大麻的化妆品涂抹装置的图1的部分结构立体图。
图中：1壳体、2安装槽、3L型通槽、4化妆品罐体、5连接管、6空腔、7滑槽、8滑块、9楔形块、10衔接杆、11伸缩杆、12第一弹簧、13第一凹槽、14螺杆、15转柄、16套筒、17滚轮、18限位杆、19限位块、20限位滑轨、21滑环、22滑杆、23固定块、24固定夹、25第二弹簧、26驱动腔、27驱动电机、28主动锥齿、29第二凹槽、30转轴、31从动锥齿、32涂抹块。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
实施例一
参照图1-5，一种含工业大麻的化妆品涂抹装置，包括壳体1，所述壳体1的底部中心位置开设有安装槽2，安装槽2顶部内壁的中心位置开设有L型通槽3，安装槽2内活动安装有化妆品罐体4，化妆品罐体4的顶部螺纹安装有连接管5，且连接管5贯穿L型通槽3延伸至壳体1外，连接管5与化妆品罐体4相连通，壳体1上开设有两个空腔6，且安装槽2位于两个空腔6之间，空腔6的顶部内壁开设有滑槽7，滑槽7内滑动安装有滑块8，滑块8的底部固定安装有楔形块9，楔形块9靠近安装槽2的一侧顶部固定安装有衔接杆10，壳体1的底部开设有两个第一凹槽13，且两个第一凹槽13分别与两个空腔6相连通，第一凹槽13内转动安装有螺杆14，螺杆14的一底端延伸至壳体1的下方，且固定安装有转柄15，螺杆14的顶端延伸至空腔6内，且螺纹套接有套筒16，套筒16的顶部固定安装有滚轮17，且滚轮17与楔形块9相适配，衔接杆10原路楔形块9的一端延伸至安装槽2内，且固定安装有滑环21，滑杆21内滑动安装有滑杆22，滑杆22的两端均延伸至滑环21外，且均固定安装有固定块23，两个固定块23靠近化妆品罐体4的一侧固定安装有同一个固定架24，且固定架24与化妆品罐体4相适配，壳体1上开设有驱动腔26，且驱动腔26位于安装槽2的上方，驱动腔26的底部内壁固定安装有驱动电机27，驱动电机27的输出轴上固定套接有主动锥齿28。
实施例二
本发明中，楔形块9远离安装槽2的一侧和空腔6的一侧内壁之间固定安装有两个伸缩杆11，且两个伸缩杆11上均活动套接有第一弹簧12，第一弹簧12的会带来，能够挤压楔形块9，使得楔形块9移动。
本发明中，套筒16靠近安装槽2的一侧底部固定安装有限位杆18，限位杆18远离套筒16的一端固定安装有限位块19，限位杆18和限位块19的设置，能够限制套筒16转动。
本发明中，空腔6的一侧内壁固定安装有限位滑轨20，且限位块19滑动安装在限位滑轨20上，限位块19只能够沿着限位滑轨20竖直滑动。 本发明中，滑杆22上活动套接有第二弹簧25，且第二弹簧25的两端分别固定安装在滑环21的底部和下方的固定块23的顶部，第二弹簧25的弹性回复力，能够挤压下方的固定块23，使得固定块23向下移动。
本发明中，壳体1靠近驱动腔26的一侧开设有与驱动腔26相连通的第二凹槽29，第二凹槽29内转动安装有转轴30，转轴30能够在第二凹槽29内转动。
本发明中，转轴30的一端延伸至驱动腔26内，且固定套接有从动锥齿31，转轴30的另一端延伸至壳体1外，且固定套接有涂抹块32，从动锥齿31转动，能够通过转轴30带动涂抹块32转动。
本发明中，连接管5与涂抹块32相接触，主动锥齿28与从动锥齿31相啮合，连接管5内的乳液能够直接喷射到涂抹块32上，主动锥齿28转动，能够带动从动锥齿31转动。
实施例三
参照图1-5，一种含工业大麻的化妆品涂抹装置，包括壳体1，所述壳体1的底部中心位置开设有安装槽2，安装槽2顶部内壁的中心位置开设有L型通槽3，安装槽2内活动安装有化妆品罐体4，化妆品罐体4的顶部螺纹安装有连接管5，且连接管5贯穿L型通槽3延伸至壳体1外，连接管5与化妆品罐体4相连通，壳体1上开设有两个空腔6，且安装槽2位于两个空腔6之间，空腔6的顶部内壁开设有滑槽7，滑槽7内滑动安装有滑块8，滑块8的底部固定安装有楔形块9，楔形块9靠近安装槽2的一侧顶部固定安装有衔接杆10，壳体1的底部开设有两个第一凹槽13，且两个第一凹槽13分别与两个空腔6相连通，第一凹槽13内转动安装有螺杆14，螺杆14的一底端延伸至壳体1的下方，且固定安装有转柄15，螺杆14的顶端延伸至空腔6内，且螺纹套接有套筒16，套筒16的顶部固定安装有滚轮17，且滚轮17与楔形块9相适配，衔接杆10原路楔形块9的一端延伸至安装槽2内，且固定安装有滑环21，滑杆21内滑动安装有滑杆22，滑杆22的两端均延伸至滑环21外，且均固定安装有固定块23，两个固定块23靠近化妆品罐体4的一侧固定安装有同一个固定架24，且固定架24与化妆品罐体4相适配，壳体1上开设有驱动腔26，且驱动腔26位于安装槽2的上方，驱动腔26的底部内壁固定安装有驱动电机27，驱动电机27的输出轴上固定套接有主动锥齿28。
本发明中，楔形块9远离安装槽2的一侧和空腔6的一侧内壁之间固定安装有两个伸缩杆11，且两个伸缩杆11上均活动套接有第一弹簧12，第一弹簧12的会带来，能够挤压楔形块9，使得楔形块9移动。
本发明中，套筒16靠近安装槽2的一侧底部固定安装有限位杆18，限位杆18远离套筒16的一端固定安装有限位块19，限位杆18和限位块19的设置，能够限制套筒16转动。
本发明中，空腔6的一侧内壁固定安装有限位滑轨20，且限位块19滑动安装在限位滑轨20上，限位块19只能够沿着限位滑轨20竖直滑动。
本发明中，滑杆22上活动套接有第二弹簧25，且第二弹簧25的两端分别固定安装在滑环21的底部和下方的固定块23的顶部，第二弹簧25的弹性回复力，能够挤压下方的固定块23，使得固定块23向下移动。
本发明中，壳体1靠近驱动腔26的一侧开设有与驱动腔26相连通的第二凹槽29，第二凹槽29内转动安装有转轴30，转轴30能够在第二凹槽29内转动。
本发明中，转轴30的一端延伸至驱动腔26内，且固定套接有从动锥齿31，转轴30的另一端延伸至壳体1外，且固定套接有涂抹块32，从动锥齿31转动，能够通过转轴30带动涂抹块32转动。
本发明中，连接管5与涂抹块32相接触，主动锥齿28与从动锥齿31相啮合，连接管5内的乳液能够直接喷射到涂抹块32上，主动锥齿28转动，能够带动从动锥齿31转动。
本发明中，使用时，转动转柄15，能够带动与转柄15固定连接的螺杆14转动，因限位块19滑动安装在限位滑轨20上，故而限位块19只能够沿着限位滑轨20竖直滑动，因限位块19、限位杆18和套筒16之间的固定连接关系，从而使得弹簧16只能够竖直移动，因套筒16螺纹套接在螺杆14上，故而随着螺杆14的转动，能够带动套筒16向上移动，继而带动固定安装在套筒16顶部的滚轮17向上移动，从而能够挤压楔形块9，因滑块8和滑槽7的设置，使得楔形块9只能够水平移动，随着滚轮17的向上移动，使得楔形块9向着远离安装槽2的方向移动，并压缩两个第一弹簧12，因楔形块9、衔接杆10、滑环21、滑杆22、固定块23和固定夹24之间的连接关系，从而能够带动固定夹24移动，使得两个固定夹24相互远离，然后将化妆品罐体4放入安装槽2内，并转动化妆品罐体4，使得与连接管5连接，松开转柄15，因第一弹簧12的弹性回复力，挤压楔形块9，使得两个楔形块9相互靠近，继而带动两个固定夹24相互靠近，从而能够将化妆品罐体4固定。需要涂抹面部时，开启驱动电机27，驱动电机27的输出轴能够带动主动锥齿28转动，继而带动与主动锥齿28相啮合的从动锥齿31转动，因从动锥齿31固定套接在转轴30上，故而能够带动转轴30转动，继而带动固定套接在转轴30上的涂抹块32转动，向上挤压化妆品罐体4的底部，使得化妆品罐体4内的乳液通过连接管5喷射在涂抹块32上，随着涂抹块32的转动，能够对使用者的面部进行涂抹，随着化妆品罐体4的向上移动，因摩擦力的作用，带动固定夹24向上移动，从而带动滑杆22向上移动，继而使得滑环21挤压第二弹簧25，当使用者不再挤压化妆品罐体4的底部时，第二弹簧25的弹性回复力，能够挤压下方的固定块23，从而带动固定夹24向下移动，继而使得化妆品罐体4回到初始位置，从而循环挤压化妆品罐体4的底部，从而达到了持续出液的目的。本发明结构紧凑，设计合理，使用方便，不仅能够对不同大小和高度的化妆品进行固定，而且不需要手工按压就能够将化妆品滩涂在涂抹块上，避免了化妆品堆积不易摊开和涂抹不均匀的问题。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
图1
图2
图3
图4
图5
摘自国家发明专利，发明人：赵家江，褚馨怡，申请号202011105841.0，申请日2020.10.15
