摘  要：本发明涉及工业大麻培育技术领域，公开了一种工业大麻种植用补光装置，括固定地轨，固定地轨上端安装固定条，固定条上端接触有行走滚轮，行走滚轮中部安装行走轴，行走轴两端中部通过轴承安装支撑板，支撑板上端安装固定板，固定板上端安装固定筒，固定筒内部上下滑动设置有升降柱，升降柱上端安装限位柱，限位柱顶端安装限位板，限位板下端中部安装旋转轴，旋转轴一端中部设有左旋螺纹，另一端中部设有右旋螺纹，所述旋转轴两端中部分别安装滑动块，滑动块下端分别铰接有第一调节架和第二调节架。本发明，不仅可以单独实现自身高度的手动式调节，并且与限位板柱以及调节架相互配合，对整个补光灯的水平展开范围也可以进行调节。

技术要点

1.一种工业大麻种植用补光装置，包括固定地轨（1），固定地轨（1）上端安装固定条（2），其特征在于，固定条（2）上端接触有行走滚轮（3），行走滚轮（3）中部安装行走轴（7），行走轴（7）两端中部通过轴承安装支撑板（6），支撑板（6）上端安装固定板（9），固定板（9）上端安装固定筒（10），固定筒（10）内部上下滑动设置有升降柱（13），升降柱（13）上端安装限位柱（14），限位柱（14）顶端安装限位板（15），限位板（15）下端中部安装旋转轴（17），旋转轴（17）一端中部设有左旋螺纹（19），另一端中部设有右旋螺纹（18），所述旋转轴（17）两端中部分别安装滑动块（16），滑动块（16）下端分别铰接有第一调节架（23）和第二调节架（24），第一调节架（23）和第二调节架（24）中部之间通过铰接轴（22）交叉设置，铰接轴（22）外侧滑动设置于设在限位柱（14）中部的限位槽（21），所述第一调节架（23）和第二调节架（24）底端安装补光灯（25）。

2.根据权利要求1所述的一种工业大麻种植用补光装置，其特征在于，所述支撑板（6）下端两侧安装支撑轴（5），支撑轴（5）底端安装支撑轮（4）。

3.根据权利要求2所述的一种工业大麻种植用补光装置，其特征在于，所述固定地轨（1）两端中部设有与支撑轮（4）相互配合的支撑槽。

4.根据权利要求1所述的一种工业大麻种植用补光装置，其特征在于，所述行走滚轮（3）左端穿过支撑板（6）连接有减速器，减速器左端安装行走电机（8）。

5.根据权利要求1所述的一种工业大麻种植用补光装置，其特征在于，所述固定筒（10）内部安装调节丝杠（26），调节丝杠（26）上端穿过设置固定筒（10）内部的挡板（27）且通过螺纹孔（32）连接有升降柱（13）。

6.根据权利要求1或5所述的一种工业大麻种植用补光装置，其特征在于，所述升降柱（13）外侧中部设有导向条（30），所述固定筒（10）内壁设有与导向条（30）相互配合的导向槽(31）。

7.根据权利要求5所述的一种工业大麻种植用补光装置，其特征在于，所述调节丝杠（26）下端中部安装从动齿轮（29），从动齿轮（29）右侧啮合有主动齿轮（28），主动齿轮（28）右端中部安装转动柱（11），转动柱（11）穿过固定筒（10）右壁连接有转动手柄（12）。

8.根据权利要求1所述的一种工业大麻种植用补光装置，其特征在于，所述限位板（15）为倒U结构，且限位板（15）右侧中部安装旋转电机（20），旋转电机（20）的输出轴连接有旋转轴（17）。

9.根据权利要求1或8所述的一种工业大麻种植用补光装置，其特征在于，所述限位板（15）下端中部设有与滑动块（16）相互配合的滑动槽（33）。

10.根据权利要求1所述的一种工业大麻种植用补光装置，其特征在于，所述行走滚轮（3）中部设有与固定条（2）相互配合的行走槽。

技术领域

本发明涉及工业大麻培育技术领域，具体是一种工业大麻种植用补光装置。

背景技术

光合作用，通常是指绿色植物（包括藻类）吸收光能，把二氧化碳和水合成富能有机物，同时释放氧气的过程。其主要包括光反应、暗反应两个阶段，涉及光吸收、电子传递、光合磷酸化、碳同化等重要反应步骤，对实现自然界的能量转换、维持大气的碳-氧平衡具有重要意义，而在工业大麻种植中对于光合作用的需要更显得尤为重要。

工业大麻是指四氢大麻酚含量低于0.3%的大麻，中国将工业大麻称为汉麻(hemp)，是大麻科(Cannabinaceae)大麻属(Cannabis)一年生草本植物，分为工业大麻和毒品大麻，国内外广泛应用的大麻为工业大麻。工业大麻的秆芯所磨制成的粉末，也就是汉麻秆芯超细粉体改性涂层技术应用在军服，能发挥出产品的高强度、高性能的特性，这些工业大麻(THC<0.3％)被认为不具备毒品利用价值，但依旧全身是宝，其应用至少包括纺织、造纸、食品、医药、卫生、日化、皮革、汽车、建筑、装饰、包装等领域，是经典的生产资料，因此，工业大麻的种植开始规模化，但由于种植较为集中，往往由于缺少光照，导致工业大麻生长发育不好，人们一般采用补光灯来解决这个问题。

中国专利（公告号：CN209819376U）公开了一种工业大麻植物补光LED灯调节装置，包括安装架、转动组件、LED灯组、底座和升降组件；用于调节补光角度的转动组件设置在安装架的顶端；LED灯组设置在转动组件上；用于调节补光高度的升降组件设置在安装架的内部；底座设置在安装架的底端；安装架包括伸缩杆和固定杆；固定杆转动设置在底座上；伸缩杆下端伸入固定杆，且沿竖直方向滑动连接固定杆，伸缩杆的下端左右两侧设置有竖向的开槽；固定杆对应开槽的运动轨迹设置有两组等高，且开口相对的安装槽，虽然该装置在一定程度上可以实现对工业大麻在种植培育中及时补充光源，但是在实际操作中，该装置仅仅只能进行上下高度的调节，并不能扩展其补光的左右照明范围，且该装置只能对局部种植的工业大麻进行补光，并不能做到及时的均匀补光，因此需要对该装置进行进一步的改进。

发明内容

本发明的目的在于提供一种工业大麻种植用补光装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种工业大麻种植用补光装置，包括固定地轨，固定地轨上端安装固定条，固定条上端接触有行走滚轮，行走滚轮中部安装行走轴，行走轴两端中部通过轴承安装支撑板，支撑板上端安装固定板，固定板上端安装固定筒，固定筒内部上下滑动设置有升降柱，升降柱上端安装限位柱，限位柱顶端安装限位板，限位板下端中部安装旋转轴，旋转轴一端中部设有左旋螺纹，另一端中部设有右旋螺纹，所述旋转轴两端中部分别安装滑动块，滑动块下端分别铰接有第一调节架和第二调节架，第一调节架和第二调节架中部之间通过铰接轴交叉设置，铰接轴外侧滑动设置于设在限位柱中部的限位槽，所述第一调节架和第二调节架底端安装补光灯。

作为本发明进一步的方案：所述支撑板下端两侧安装支撑轴，支撑轴底端安装支撑轮。

作为本发明进一步的方案：所述固定地轨两端中部设有与支撑轮相互配合的支撑槽。

作为本发明进一步的方案：所述行走滚轮左端穿过支撑板连接有减速器，减速器左端安装行走电机。

作为本发明进一步的方案：所述固定筒内部安装调节丝杠，调节丝杠上端穿过设置固定筒内部的挡板且通过螺纹孔连接有升降柱。

作为本发明进一步的方案：所述升降柱外侧中部设有导向条，所述固定筒内壁设有与导向条相互配合的导向槽。

作为本发明进一步的方案：所述调节丝杠下端中部安装从动齿轮，从动齿轮右侧啮合有主动齿轮，主动齿轮右端中部安装转动柱，转动柱穿过固定筒右壁连接有转动手柄。

作为本发明进一步的方案：所述限位板为倒U结构，且限位板右侧中部安装旋转电机，旋转电机的输出轴连接有旋转轴。

作为本发明进一步的方案：所述限位板下端中部设有与滑动块相互配合的滑动槽。作为本发明再进一步的方案：所述行走滚轮中部设有与固定条相互配合的行走槽。

与现有技术相比，本发明的有益效果是：

所述一种工业大麻种植用补光装置，结构合理，设计新颖，通过设有的固定筒以及升降柱之间的相互配合，不仅可以单独实现自身高度的手动式调节，并且与限位板柱以及调节架相互配合，对整个补光灯的水平展开范围也可以进行调节，大大增加了工业大麻种植过程中对于植物的补光效果，同时设置行走滚轮以及固定地轨也进一步拓展了工业大麻的均匀补光范围，实用性强，可靠性高。

附图说明

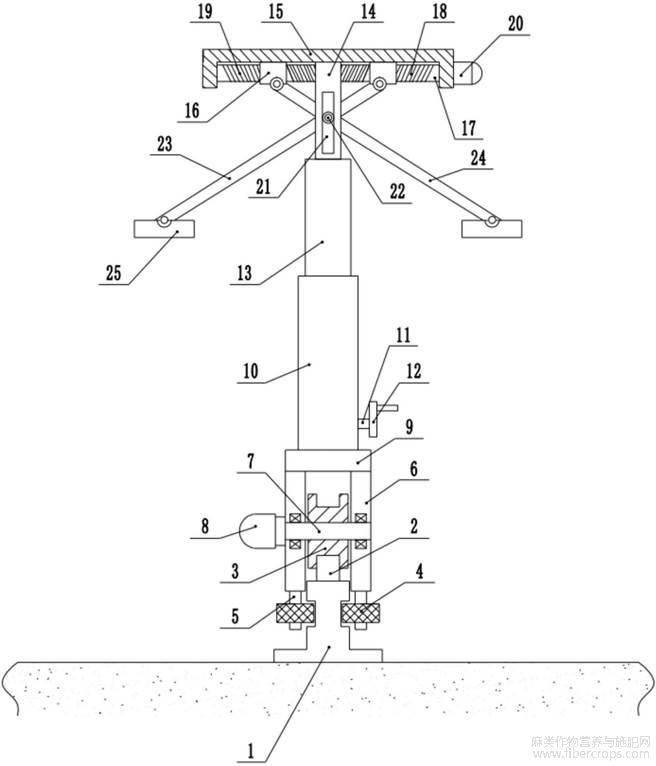

图1为一种工业大麻种植用补光装置的结构示意图。

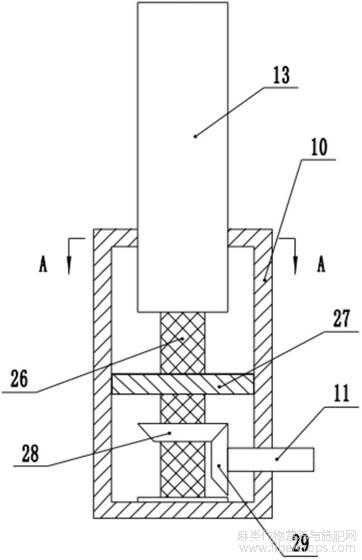

图2为一种工业大麻种植用补光装置中固定筒的内部结构示意图。

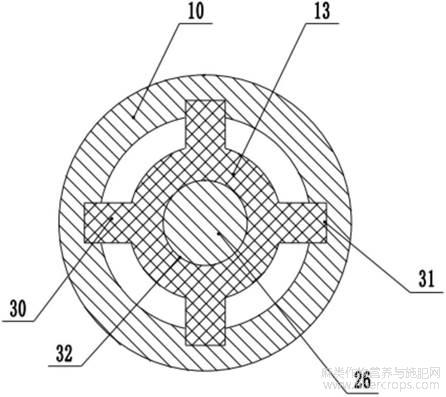

图3为图2中A-A的剖视结构示意图。

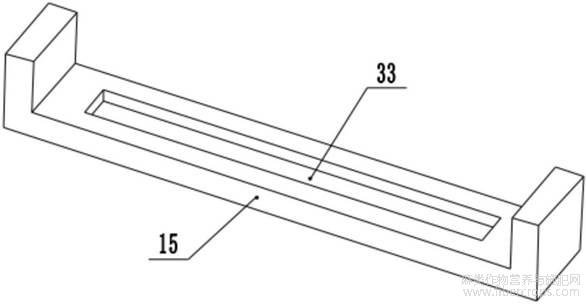

图4为一种工业大麻种植用补光装置中限位板的结构示意图。

图5为一种工业大麻种植用补光装置中行走滚轮的结构示意图。

图中：1-固定地轨、2-固定条、3-行走滚轮、4-支撑轮、5-支撑轴、6-支撑板、7-行走轴、8-行走电机、9-固定板、10-固定筒、11-转动柱、12-转动手柄、13-升降柱、14-限位柱、15-限位板、16-滑动块、17-旋转轴、18-右旋螺纹、19-左旋螺纹、20-旋转电机、21-限位槽、22-铰接轴、23-第一调节架、24-第二调节架、25-补光灯、26-调节丝杠、27-挡板、28-主动齿轮、29-从动齿轮、30-导向条、31-导向槽、32-螺纹孔、33-滑动槽。

具体实施方式

需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相互组合。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明中的具体含义。

下面将参考附图并结合实施例来详细说明本发明。

实施例1

参阅图1～5，本发明实施例中，一种工业大麻种植用补光装置，包括固定地轨1，固定地轨1上端安装固定条2，固定条2上端接触有行走滚轮3，所述行走滚轮3中部设有与固定条2相互配合的行走槽，所述行走滚轮3通过中部所设置的行走槽可以沿着固定条2进行前后移动，并且设置固定条2的作用也进一步拓展了行走滚轮3在前后转动式移动过程中不会发生晃动，所述行走滚轮3左端穿过支撑板6连接有减速器，减速器左端安装行走电机8，所述行走电机8为行走滚轮3前后移动过程中的动力来源，且所述行走电机8为双转向步进电机，进一步拓展了其移动范围，行走滚轮3中部安装行走轴7，行走轴7两端中部通过轴承安装支撑板6，从而确保行走轮7可以固定连接有行走滚轮3并且可以沿着支撑板6进行转动，支撑板6上端安装固定板9，固定板9上端安装固定筒10，所述固定筒10内部安装调节丝杠26，所述调节丝杠26下端中部安装从动齿轮29，从动齿轮29右侧啮合有主动齿轮28，主动齿轮28右端中部安装转动柱11，转动柱11穿过固定筒10右壁连接有转动手柄12，所述转动手柄12在转动过程中可以带动转动柱11进行转动，从而通过主动齿轮28以及从动齿轮29的啮合作用，确保调节丝杠26可以进行手动操作式转动作用，调节丝杠26上端穿过设置固定筒10内部的挡板27且通过螺纹孔32连接有升降柱13，通过螺纹孔32的作用可以确保调节丝杠26的转动运动可以转化为升降柱13的上下直线运动，所述升降柱13外侧中部设有导向条30，所述固定筒10内壁设有与导向条30相互配合的导向槽31，通过设置导向槽31并且与导向条30进行配合，可以使得升降柱13在上下移动过程不会发生水平方向的旋转式晃动，进一步拓展了升降柱13的移动可靠性能，固定筒10内部上下滑动设置有升降柱13，升降柱13上端安装限位柱14，限位柱14顶端安装限位板15，所述限位板15为倒U结构，且限位板15右侧中部安装旋转电机20，旋转电机20的输出轴连接有旋转轴17，进而确保旋转电机20可以带动旋转轴17进行转动，并且所述旋转电机20为双转向步进电机，进一步确保了滑动块16在移动过程中是双向进行移动，拓展了整个装置的操作性能，所述限位板15下端中部设有与滑动块16相互配合的滑动槽33，所述滑动槽33用于对滑动块16的左右移动进行限位导向，避免其左右移动过程中发生晃动，限位板15下端中部安装旋转轴17，旋转轴17一端中部设有左旋螺纹19，另一端中部设有右旋螺纹18，通过在旋转轴17两端设置方向相反的左旋螺纹19以及右旋螺纹19，可以使得两个滑动块16在左右移动过程中的方向是相反的，从而实现了对补光灯25的两个方向维度的调节，所述旋转轴17两端中部分别安装滑动块16，滑动块16下端分别铰接有第一调节架23和第二调节架24，第一调节架23和第二调节架24中部之间通过铰接轴22交叉设置，铰接轴22外侧滑动设置于设在限位柱14中部的限位槽21，通过将铰接轴22的上下活动范围设置在限位槽21内部，可以使得第一调节架23和第二调节架24在展开或者收缩过程中是稳定的，避免其发生晃动，所述第一调节架23和第二调节架24底端安装补光灯25，所述补光灯25下方的土地上用于种植工业大麻，从而可以进行及时有效的光合作用。

实施例2

本发明的另外一种实施例中，该实施例与上述实施例的区别之处在于，所述支撑板6下端两侧安装支撑轴5，支撑轴5底端安装支撑轮4，所述固定地轨1两端中部设有与支撑轮4相互配合的支撑槽，通过设置支撑轮4并且沿着支撑槽进行前后滑动，可以确保了整个支撑板

6在前后移动过程不会发生大范围的晃动，进一步对整个补光装置的前后移动起到一个稳定作用，拓展了整个装置的工作可靠性能。

本发明，工作时，整个装置中的补光灯25、旋转电机20以及行走电机8均接入电源，并且接入相应的控制开关对上述部件进行控制，通过控制行走电机8对整个装置在固定地轨1上进行前后移动，通过控制旋转电机20使得旋转轴17转动，通过使得滑动块16沿着限位板15进行左或右移动，从而使得第一调节架23以及第二调节架24进行展开或者收缩，确保了补光灯25的水平照明范围，并且通过手动转动了转动手柄12，使得升降柱13沿着固定筒10内部的上下相对位置进行调节，可以对照明高度进行调节，整个装置调节快捷方便，满足了工业大麻种植的补光需要。本发明，结构合理，设计新颖，通过设有的固定筒10以及升降柱13之间的相互配合，不仅可以单独实现自身高度的手动式调节，并且与限位板15以及调节架相互配合，对整个补光灯25的水平展开范围也可以进行调节，大大增加了工业大麻种植过程中对于植物的补光效果，同时设置行走滚轮3以及固定地轨1也进一步拓展了工业大麻的均匀补光范围，实用性强，可靠性高。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
