[麻专利]工业大麻溯源监管装置

摘要：本发明公开了工业大麻溯源监管装置，涉及工业监管领域。该工业大麻溯源监管装置包括监管摄像端部、防护玻璃外壳和外侧盖板，监管摄像端部的头部固定安装有摄像头主体，防护玻璃外壳上开设有矩形通槽，防护玻璃外壳固定安装在监管摄像端部的头部，矩形通槽的内部固定安装有防护玻璃主体，外侧盖板活动卡接在防护玻璃外壳的一侧，矩形通槽的内壁上设有与防护玻璃主体相对应的刮尘机构。该工业大麻溯源监管装置实现了对摄像头主体进行防尘、防水和保护，刮尘机构能够进行刮尘操作，而且在每次拆装外侧盖板时，都能够通过卡紧块驱动刮条对防护玻璃主体进行一次清理，使得摄像头主体成像清晰，保证监管图像质量。

技术要点

1.工业大麻溯源监管装置，包括监管摄像端部(1)、防护玻璃外壳(2)和外侧盖板(3)，其特征在于：所述监管摄像端部(1)的头部固定安装有摄像头主体(101)，所述防护玻璃外壳(2)上开设有矩形通槽(200)，所述防护玻璃外壳(2)固定安装在监管摄像端部(1)的头部，所述摄像头主体(101)位于矩形通槽(200)内，所述矩形通槽(200)的内部固定安装有防护玻璃主体(202)；

所述外侧盖板(3)活动卡接在防护玻璃外壳(2)远离监管摄像端部(1)的一侧，所述矩形通槽(200)的内壁上设有与防护玻璃主体(202)相对应的刮尘机构；

所述刮尘机构包括滑块(4)，所述矩形通槽(200)的顶壁和底壁开设有与滑块(4)相对应的滑槽(206)，所述滑块(4)的数量为两组且分别滑动连接在滑槽(206)内，两组所述滑块远离滑槽(206)的一侧均固定连接有连接轴(401)，所述连接轴(401)远离滑块(4)的一端固定连接有中空固定块(5)，所述中空固定块(5)将两组连接轴(401)相连接，所述中空固定块(5)靠近防护玻璃主体(202)的一侧安装有刮条(6)，所述外侧盖板(3)靠近防护玻璃外壳(2)的一侧固定连接有两组与连接轴(401)位置相对应的卡紧块(303)，所述卡紧块(303)远离外侧盖板(3)的一侧开设有与连接轴(401)相卡合的弧形卡口(3031)。

2.根据权利要求1所述的工业大麻溯源监管装置，其特征在于：所述监管摄像端部(1)的两侧开设有四组安装槽(102)，所述防护玻璃外壳(2)的侧壁固定连接有与安装槽(102)相对应的安装卡块(201)，所述安装卡块(201)具体的通过螺栓穿过其侧壁并固定在安装槽(102)内。

3.根据权利要求1所述的工业大麻溯源监管装置，其特征在于：所述防护玻璃外壳(2)靠近外侧盖板(3)的一侧固定连接有两组弧形固定条(203)和橡胶条(204)，所述外侧盖板(3)靠近防护玻璃外壳(2)的一侧开设有两组与弧形固定条(203)相对应的弧形卡槽(302)，所述弧形卡槽(302)可与弧形固定条(203)相互卡合，所述橡胶条(204)的两端与两组弧形固定条(203)的右端固定连接。

4.根据权利要求1所述的工业大麻溯源监管装置，其特征在于：所述外侧盖板(3)远离卡紧块(303)的一侧固定连接有把手(301)，所述防护玻璃外壳(2)靠近外侧盖板(3)的一侧固定连接有强力磁铁条(205)，所述外侧盖板(3)靠近卡紧块(303)的一侧固定连接有与强力磁铁条(205)相对应的铁片(304)。

5.根据权利要求1所述的工业大麻溯源监管装置，其特征在于：所述中空固定块(5)的内部开设有中空槽(501)，所述中空槽(501)内设有多组抵紧弹簧(502)，所述抵紧弹簧(502)均匀等间距分布，所述刮条(6)的一侧固定连接有橡胶垫且与防护玻璃主体(202)相贴合，所述刮条(6)的另一侧固定连接有滑动条(601)，所述滑动条(601)滑动在中空槽(501)内。

6.根据权利要求5所述的工业大麻溯源监管装置，其特征在于：所述抵紧弹簧(502)设置为直弹簧，所述抵紧弹簧(502)的一端与中空槽(501)的内壁相抵，所述抵紧弹簧(502)的另一端与滑动条(601)相抵，且所述抵紧弹簧(502)处于压缩状态。

7.根据权利要求1或2所述的工业大麻溯源监管装置，其特征在于：所述外侧盖板(3)安装在防护玻璃外壳(2)上时，所述外侧盖板(3)靠近防护玻璃外壳(2)的一侧与橡胶条(204)相贴合。

8.根据权利要求3所述的工业大麻溯源监管装置，其特征在于：所述橡胶条(204)与弧

形固定条(203)相连接且所组成的形状为“U”形。

9.根据权利要求5所述的工业大麻溯源监管装置，其特征在于：所述中空固定块(5)上开设有与刮条(6)相对应的开槽，所述滑动条(601)的宽度大于开槽的宽度，所述开槽的宽度大于刮条(6)的宽度。

技术领域

本发明涉及工业监管技术领域，具体为工业大麻溯源监管装置。

背景技术

工业大麻的应用涉及医药、美容、保健、食品、纺织、生物工程材料、造纸、军需及其它轻工业领域，近年来尤其是以工业大麻花叶为原料提取大麻二酚(CBD)发展非常迅猛，大麻二酚具有抗炎、镇痛、抗忧虑、抗痉挛、抗肿瘤等多种功能，在医药、美容、保健等多个领域有广泛的应用前景。

在工业大麻的生产制造中，需要对工业大麻各流程进行监管，现有的监管一般使用专业的摄像机对工业大麻现场进行拍样和取证，而在实际使用时，由于现场环境会具有较多的灰尘，摄像头表面常常会沾染灰尘，导致了在拍样时现场图片不清晰，而且摄像机的摄像头也没有相应的保护装置，不能够防尘、防水和受到保护，因此可能造成监管时现场图片质量差，针对现有技术的不足，本发明公开了工业大麻溯源监管装置，以解决上述问题。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明公开了工业大麻溯源监管装置，以解决上述背景技术中提出的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：工业大麻溯源监管装置，包括监管摄像端部、防护玻璃外壳和外侧盖板，所述监管摄像端部的头部固定安装有摄像头主体，所述防护玻璃外壳上开设有矩形通槽，所述防护玻璃外壳固定安装在监管摄像端部的头部，所述摄像头主体位于矩形通槽内，所述矩形通槽的内部固定安装有防护玻璃主体；

所述外侧盖板活动卡接在防护玻璃外壳远离监管摄像端部的一侧，所述矩形通槽的内壁上设有与防护玻璃主体相对应的刮尘机构；

所述刮尘机构包括滑块，所述矩形通槽的顶壁和底壁开设有与滑块相对应的滑槽，所述滑块的数量为两组且分别滑动连接在滑槽内，两组所述滑块远离滑槽的一侧均固定连接有连接轴，所述连接轴远离滑块的一端固定连接有中空固定块，所述中空固定块将两组连接轴相连接，所述中空固定块靠近防护玻璃主体的一侧安装有刮条，所述外侧盖板靠近防护玻璃外壳的一侧固定连接有两组与连接轴位置相对应的卡紧块，所述卡紧块远离外侧盖板的一侧开设有与连接轴相卡合的弧形卡口。

优选的，所述监管摄像端部的两侧开设有四组安装槽，所述防护玻璃外壳的侧壁固定连接有与安装槽相对应的安装卡块，所述安装卡块具体的通过螺栓穿过其侧壁并固定在安装槽内。

优选的，所述防护玻璃外壳靠近外侧盖板的一侧固定连接有两组弧形固定条和橡胶条，所述外侧盖板靠近防护玻璃外壳的一侧开设有两组与弧形固定条相对应的弧形卡槽，所述弧形卡槽可与弧形固定条相互卡合，所述橡胶条的两端与两组弧形固定条的右端固定连接。

优选的，所述外侧盖板远离卡紧块的一侧固定连接有把手，所述防护玻璃外壳靠近外侧盖板的一侧固定连接有强力磁铁条，所述外侧盖板靠近卡紧块的一侧固定连接有与强力磁铁条相对应的铁片。

优选的，所述中空固定块的内部开设有中空槽，所述中空槽内设有多组抵紧弹簧，所述抵紧弹簧均匀等间距分布，所述刮条的一侧固定连接有橡胶垫且与防护玻璃主体相贴合，所述刮条的另一侧固定连接有滑动条，所述滑动条滑动在中空槽内。

优选的，所述抵紧弹簧设置为直弹簧，所述抵紧弹簧的一端与中空槽的内壁相抵，所述抵紧弹簧的另一端与滑动条相抵，且所述抵紧弹簧处于压缩状态。

优选的，所述外侧盖板安装在防护玻璃外壳上时，所述外侧盖板靠近防护玻璃外壳的一侧与橡胶条相贴合。

优选的，所述橡胶条与弧形固定条相连接且所组成的形状为“U”形。

优选的，所述中空固定块上开设有与刮条相对应的开槽，所述滑动条的宽度大于开槽的宽度，所述开槽的宽度大于刮条的宽度。

本发明公开了工业大麻溯源监管装置，其具备的有益效果如下：

1、该工业大麻溯源监管装置，通过设置监管摄像端部、防护玻璃外壳、外侧盖板、和刮尘机构，实现了在监管摄像端部的头部安装防护玻璃外壳后，防护玻璃主体可对摄像头主体进行防护，并且使其防尘、防水和保护，设置的刮尘机构能够对防护玻璃外壳的外表面进行刮尘操作，当防护玻璃外壳沾染灰尘时便于清理，设置的外侧盖板可对防护玻璃主体进行防护，而且在每次拆装外侧盖板时，都能够通过卡紧块驱动刮条对防护玻璃主体进行一次清理，从而保证了每次使用时都能够保证防护玻璃主体清洁，使得摄像头主体成像清晰，保证监管图像质量，满足使用者需求。

2、该工业大麻溯源监管装置，通过设置安装槽和安装卡块实现了能够便于对防护玻璃外壳进行拆装，当防护玻璃外壳长期使用需要更换时，便于对其进行更换。

3、该工业大麻溯源监管装置，设置的橡胶条能保证在安装外侧盖板时，外侧盖板的右端能够与橡胶条相贴合，保证外侧盖板的密封性。

4、该工业大麻溯源监管装置，设置的强力磁铁条和铁片相吸附的固定方式，实现了便于对外侧盖板卡合到位后进行固定，保证了外侧盖板安装和拆卸时的便携和简单。

附图说明

图1为本发明结构示意图；

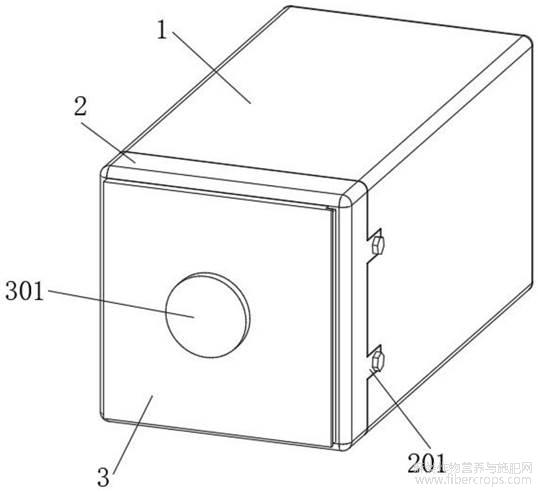

图2为本发明监管摄像端部、防护玻璃外壳和外侧盖板安装图；

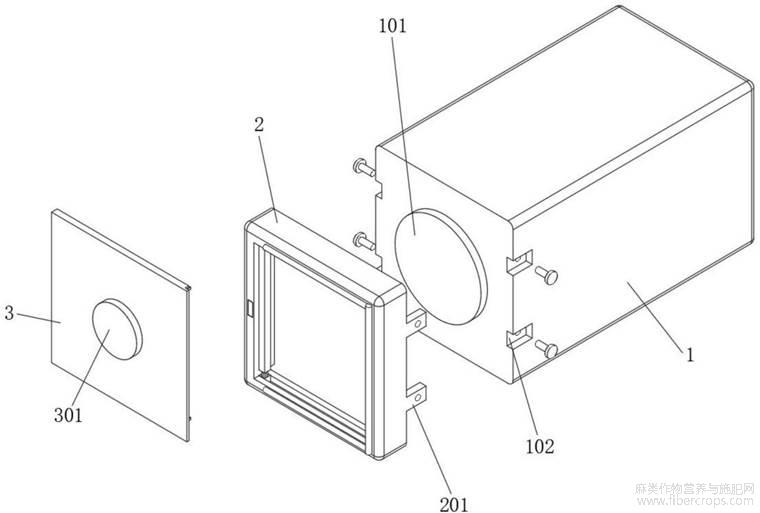

图3为本发明安装卡块和安装槽结构图；

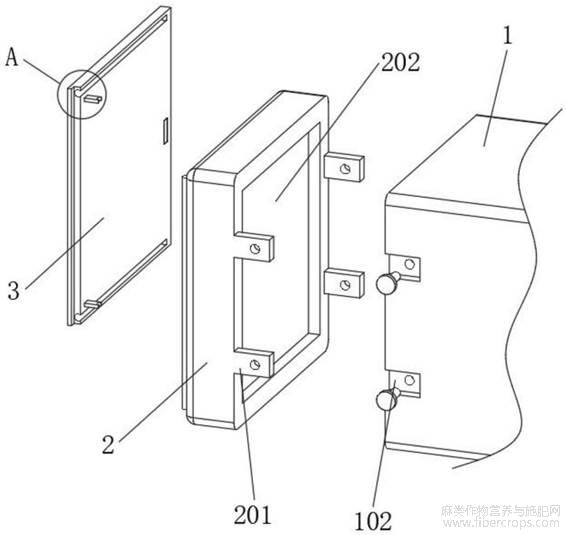

图4为本发明图3中A部分放大图；

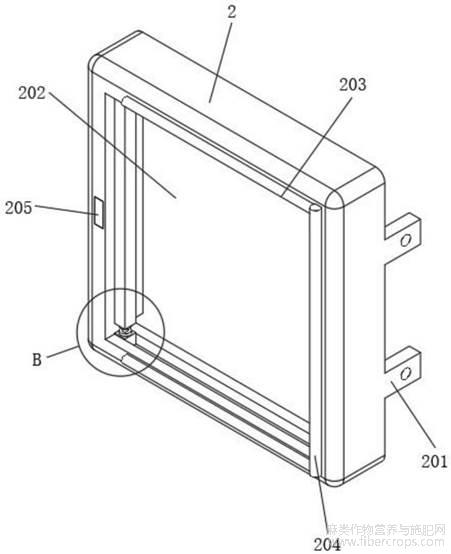

图5为本发明防护玻璃外壳结构图；

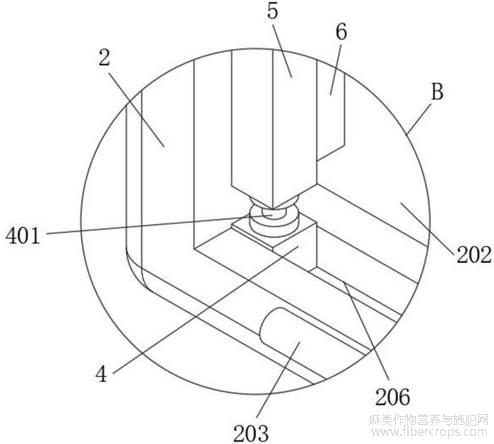

图6为本发明图5中B部分放大图；

图7为本发明防护玻璃外壳的剖视图；

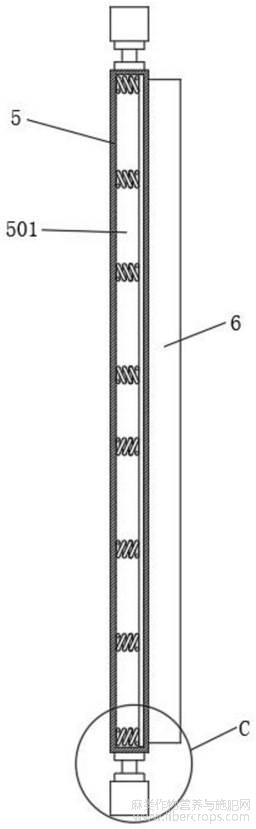

图8为本发明中空固定块剖视图；

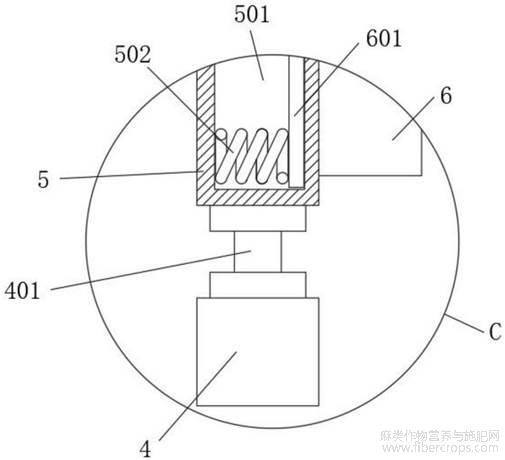

图9为本发明图8中C部分放大图；

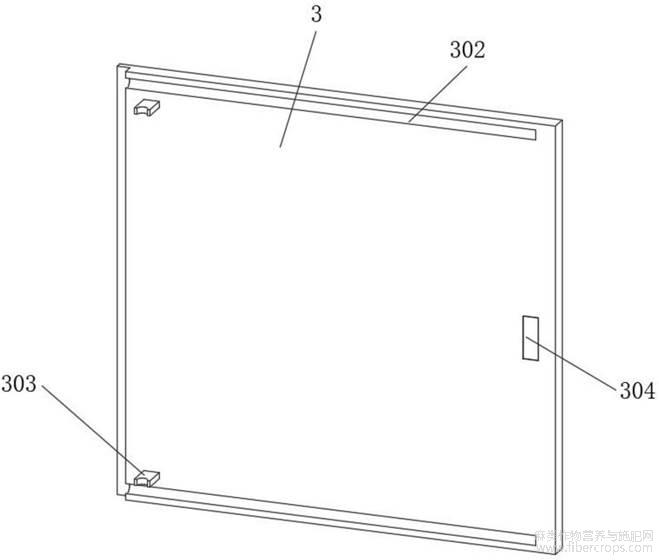

图10为本发明外侧盖板结构图。

图中：1、监管摄像端部；101、摄像头主体；102、安装槽；2、防护玻璃外壳；200、矩形通槽；201、安装卡块；202、防护玻璃主体；203、弧形固定条；204、橡胶条；205、强力磁铁条；206、滑槽；3、外侧盖板；301、把手；302、弧形卡槽；303、卡紧块；304、铁片；3031、弧形卡口；4、滑块；401、连接轴；5、中空固定块；501、中空槽；502、抵紧弹簧；6、刮条；601、滑动条。

具体实施方式

本发明实施例提供工业大麻溯源监管装置，如图1-10所示，包括监管摄像端部1、防护玻璃外壳2和外侧盖板3，监管摄像端部1的头部固定安装有摄像头主体101，防护玻璃外壳2上开设有矩形通槽200，防护玻璃外壳2固定安装在监管摄像端部1的头部，摄像头主体101位于矩形通槽200内，矩形通槽200的内部固定安装有防护玻璃主体202；

外侧盖板3活动卡接在防护玻璃外壳2远离监管摄像端部1的一侧，矩形通槽200的内壁上设有与防护玻璃主体202相对应的刮尘机构，通过设置监管摄像端部1、防护玻璃外壳2、外侧盖板3、和刮尘机构，实现了在监管摄像端部1的头部安装防护玻璃外壳2后，防护玻璃主体202可对摄像头主体101进行防护，并且使其防尘、防水和保护，设置的刮尘机构能够对防护玻璃外壳2的外表面进行刮尘操作，当防护玻璃外壳2沾染灰尘时便于清理，设置的外侧盖板3可对防护玻璃主体202进行防护，而且在每次拆装外侧盖板3时，都能够通过卡紧块303驱动刮条6对防护玻璃主体202进行一次清理，从而保证了每次使用时都能够保证防护玻璃主体202清洁，使得摄像头主体101成像清晰，保证监管图像质量，满足使用者需求。

刮尘机构包括滑块4，矩形通槽200的顶壁和底壁开设有与滑块4相对应的滑槽206，滑块4的数量为两组且分别滑动连接在滑槽206内，两组滑块4远离滑槽206的一侧均固定连接有连接轴401，连接轴401远离滑块4的一端固定连接有中空固定块5，中空固定块5将两组连接轴401相连接，中空固定块5靠近防护玻璃主体202的一侧安装有刮条6，外侧盖板3靠近防护玻璃外壳2的一侧固定连接有两组与连接轴401位置相对应的卡紧块303，卡紧块303远离外侧盖板3的一侧开设有与连接轴401相卡合的弧形卡口3031，设置的弧形卡口3031可以与连接轴401相卡合，当外侧盖板3滑动时通过连接轴401带动中空固定块5和刮条6滑动。监管摄像端部1的两侧开设有四组安装槽102，防护玻璃外壳2的侧壁固定连接有与安装槽102相对应的安装卡块201，安装卡块201具体的通过螺栓穿过其侧壁并固定在安装槽102内，通过设置安装槽102和安装卡块201实现了能够便于对防护玻璃外壳2进行拆装，当防护玻璃外壳2长期使用需要更换时，便于对其进行更换。防护玻璃外壳2靠近外侧盖板3的一侧固定连接有两组弧形固定条203和橡胶条204，外侧盖板3靠近防护玻璃外壳2的一侧开设有两组与弧形固定条203相对应的弧形卡槽302，弧形卡槽302可与弧形固定条203相互卡合，橡胶条204的两端与两组弧形固定条203的右端固定连接，设置的橡胶条204能保证在安装外侧盖板3时，外侧盖板3的右端能够与橡胶条204相贴合，保证外侧盖板3的密封性。外侧盖板3远离卡紧块303的一侧固定连接有把手301，防护玻璃外壳2靠近外侧盖板3的一侧固定连接有强力磁铁条205，外侧盖板3靠近卡紧块303的一侧固定连接有与强力磁铁条205相对应的铁片304，设置的强力磁铁条205和铁片304相吸附的固定方式，实现了便于对外侧盖板3卡合到位后进行固定，保证了外侧盖板3安装和拆卸时的便携和简单。中空固定块5的内部开设有中空槽501，中空槽501内设有多组抵紧弹簧502，抵紧弹簧502均匀等间距分布，刮条6的一侧固定连接有橡胶垫且与防护玻璃主体202相贴合，刮条6的另一侧固定连接有滑动条601，滑动条601滑动在中空槽501内。

抵紧弹簧502设置为直弹簧，抵紧弹簧502的一端与中空槽501的内壁相抵，抵紧弹簧502的另一端与滑动条601相抵，且抵紧弹簧502处于压缩状态，抵紧弹簧502的设置保证了刮条6与防护玻璃主体202相贴合，进而保证了清洁效果。

外侧盖板3安装在防护玻璃外壳2上时，外侧盖板3靠近防护玻璃外壳2的一侧与橡胶条204相贴合，橡胶条204与弧形固定条203相连接且所组成的形状为“U”形，中空固定块5上开设有与刮条6相对应的开槽，滑动条601的宽度大于开槽的宽度，开槽的宽度大于刮条6的宽度。

工作原理：使用者使用时，可安装防护玻璃外壳2至监管摄像端部1上进而对摄像头主体101的镜片进行防护，防护玻璃主体202的材质为透明玻璃材质，安装时，将安装卡块

201对准安装槽102并插入槽内，然后使用螺栓依次穿过安装卡块201的侧壁和安装槽102的内壁进行固定，安装槽102的内壁设有与螺栓相对应的螺孔，固定好防护玻璃外壳2后，摄像头主体101位于矩形通槽200和防护玻璃主体202所组成的空腔内，防护玻璃外壳2的侧壁与监管摄像端部1相接触的地方可使用橡胶垫密封，因此实现摄像头主体101的保护、防水和防尘。

在防护玻璃主体202的外表面受到灰尘侵染时，可拨动中空固定块5带动刮条6对防护玻璃主体202的外表面进行除尘，中空固定块5运动后带动连接轴401运动，连接轴401带动滑块4滑动在滑槽206内，中空固定块5也带动刮条6运动并对防护玻璃主体202的外表面进行刮动，刮条6在刮动时，还受到抵紧弹簧502的弹力作用，始终保持与防护玻璃主体

202外表面相贴合，抵紧弹簧502会对滑动条601具有一个推力，滑动条601进而对刮条6抵紧在防护玻璃主体202外表面。

当使用者对工业大麻的溯源监管结束后，可将外侧盖板3安装在防护玻璃外壳2上，进而对防护玻璃主体202进行保护，防止长时间放置造成防护玻璃主体202外表面灰尘侵染，安装步骤为，首先将弧形卡槽302对准弧形固定条203，并由左向右推动外侧盖板3，使得弧形卡槽302沿着弧形固定条203向内滑动，在外侧盖板3的下表面与防护玻璃外壳2的侧面相贴合时，外侧盖板3带动卡紧块303与连接轴401相抵，弧形卡口3031与连接轴401相卡合，外侧盖板3沿着弧形固定条203滑动的同时，还会带动连接轴401运动，使得连接轴401带动滑块4滑动在滑槽206内，进而使得中空固定块5也运动至滑槽206最右端并带动刮条6运动，进而对防护玻璃主体202的外表面进行刮动，当外侧盖板3滑动至最右端时，外侧盖板3的下表面与橡胶条204相贴合，此时强力磁铁条205与铁片304吸附，实现外侧盖板3的固定，当取下外侧盖板3时，可再次带动刮条6运动，最终使得中空固定块5回到初始位，实现了每次安装外侧盖板3时，都会带动刮条6对防护玻璃主体202进行刮动，实现灰尘刮出。此装置通过设置监管摄像端部1、防护玻璃外壳2、外侧盖板3、和刮尘机构，实现了在监管摄像端部1的头部安装防护玻璃外壳2后，防护玻璃主体202可对摄像头主体101进行

防护，并且使其防尘、防水和保护，设置的刮尘机构能够对防护玻璃外壳2的外表面进行刮尘操作，当防护玻璃外壳2沾染灰尘时便于清理，设置的外侧盖板3可对防护玻璃主体202进行防护，而且在每次拆装外侧盖板3时，都能够通过卡紧块303驱动刮条6对防护玻璃主体202进行一次清理，从而保证了每次使用时都能够保证防护玻璃主体202清洁，使得摄像头主体101成像清晰，保证监管图像质量，满足使用者需求。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
