摘  要：本申请公开了一种盐碱地胡麻种子发芽环境调控装置，涉及盐碱地种植技术领域，包括：供应组件、雾化器、调控组件和分流管，其中所述供应组件与所述雾化器连通，且所述供应组件外接水源供应至所述雾化器内，所述调控组件布置为多组，且所述调控组件埋置与土中位于胡麻种子间隙处，所述调控组件通过所述分流管与所述雾化器连通，提供一种更为绿色的调控胡麻种子所处环境的盐分、水分、温度、养分等的技术方案。

技术要点

1.一种盐碱地胡麻种子发芽环境调控装置，其特征在于：包括：

供应组件（1）、雾化器（2）、调控组件（3）和分流管（4），其中所述供应组件（1）与所述雾化器（2）连通，且所述供应组件（1）外接水源供应至所述雾化器（2）内，所述雾化器（2）内借助高温高压气体将水分进行雾化成水蒸汽，水蒸汽输送至所述调控组件（3），所述调控组件（3）布置为多组，且所述调控组件（3）埋置与土中位于胡麻种子间隙处，所述调控组件（3）通过所述分流管（4）与所述雾化器（2）连通，高温的水蒸汽冷却散热对周边环境进行温度调控，通过所述供应组件（1）控制供水量，从而控制后续水蒸汽供应量，进而调节水蒸汽携带热量的总量，实现对周边环境温度的精准调节，从而植被根部向上逐层保温；

所述调控组件（3）包括分化管（31）和遮挡罩（32），所述分化管（31）安置在所述遮挡罩（32）内，其中所述遮挡罩（32）为半弧形管道；

所述供应组件（1）和雾化器（2）持续供应水蒸汽，部分水蒸汽散溢到植被根部进行水分供应以及提供保温所需热量，其余部分通遮挡罩（32）进行遮挡截留多余水分，在植被间隙位置处持续携带泥土中的盐分进行沉降；

所述分化管（31）一端设置有转接头（311），另一端设置有塞头（315），所述分化管（31）中间开设有空心腔（312），且在所述分化管（31）上开设有弧形导流口（313），所述弧形导流口（313）布置为多个。

2.根据权利要求1所述的一种盐碱地胡麻种子发芽环境调控装置，其特征在于：所述供应组件（1）包括：控制阀（11）、传输管（12）、压力表（13）和监测阀（14），所述传输管（12）布置为多段，所述控制阀（11）、压力表（13）和监测阀（14）依次排列且通过所述传输管（12）连接。

3.根据权利要求2所述的一种盐碱地胡麻种子发芽环境调控装置，其特征在于：所述供应组件（1）还包括：固定设置在所述传输管（12）上的调压阀（15），所述调压阀（15）通过气压管（16）连通至所述雾化器（2），且所述传输管（12）同样通过至所述雾化器（2）。

4.根据权利要求3所述的一种盐碱地胡麻种子发芽环境调控装置，其特征在于：所述分化管（31）上对应所述弧形导流口（313）位置处设置有叶形遮罩（314），所述叶形遮罩（314）悬空覆盖部分所述弧形导流口（313）。

5.根据权利要求4所述的一种盐碱地胡麻种子发芽环境调控装置，其特征在于：所述遮挡罩（32）两端设置有支撑口（321），且所述遮挡罩（32）内部间隔设置有支撑肋条（322），所述分化管（31）通过所述支撑口（321）和支撑肋条（322）架空设置在所述遮挡罩（32）内部。

6.根据权利要求5所述的一种盐碱地胡麻种子发芽环境调控装置，其特征在于：所述遮挡罩（32）底部还开设有多个渗流口（323），且所述遮挡罩（32）外壁设置有导流条。

技术领域

本申请涉及盐碱地种植技术领域，具体涉及一种盐碱地胡麻种子发芽环境调控装置。

背景技术

为盐碱地的土壤条件对作物的生长有着显著的限制，然而，通过选择适应盐碱地的胡麻品种和采用特定的栽培技术，可以在盐碱地上成功培育胡麻；播种前将秸秆粉碎还田，深耕深松30cm左右，精细化整地；选择具有较好的耐盐碱性能的胡麻品种，如陇亚10号和定亚5号等，并通过施用有机质、土壤调理剂等增加土壤有机含量，改善土壤结构，降低土壤盐分和碱性，使用耐盐碱的微生物菌剂，如灰绿曲霉、黄蓝状菌等，促进胡麻种子萌发和幼苗生长。

在盐碱地中，胡麻种子的发芽受到土壤盐分和碱性的影响外，还受到地温和水分的影响，通常通过在春秋季进行覆膜栽培，提高地温，为胡麻种子的发芽提供适宜的温度，促进种子的快速萌发，并减少土壤水分蒸发，保持土壤湿润，为胡麻种子提供一个良好的湿润环境，提高种子的发芽率降低土壤盐分，另外促进土壤中速效养分的充分释放和有效利用，为胡麻幼苗的生长提供必要的营养。

但是同一片种植地虽然同时经过耙平，播种前进行平整，以保证地面平整土壤细腻水分充足，为胡麻种子提供良好的环境，但是同一片种植地不同区域的胡麻种子，实际面对的环境湿度、养分、盐度等均不同，且差异足以影响胡麻种子发芽，而通过覆膜辅助胡麻种子发芽，存在覆膜残留污染环境等问题，如何更为绿色的调控胡麻种子栽培过程中，胡麻种子所处环境的盐分、水分、温度、养分等需要解决。

因此有必要提供一种盐碱地胡麻种子发芽环境调控装置，以解决上述背景技术中提出的问题。

发明内容

为实现上述目的，本申请提供如下技术方案：一种盐碱地胡麻种子发芽环境调控装置，包括：供应组件、雾化器、调控组件和分流管，其中所述供应组件与所述雾化器连通，且所述供应组件外接水源供应至所述雾化器内，所述雾化器内借助高温高压气体将水分进行雾化成水蒸汽，水蒸汽输送至所述调控组件，所述调控组件布置为多组，且所述调控组件埋置与土中位于胡麻种子间隙处，所述调控组件通过所述分流管与所述雾化器连通，高温的水蒸汽冷却散热对周边环境进行温度调控，通过所述供应组件控制供水量，从而控制后续水蒸汽供应量，进而调节水蒸汽携带热量的总量，实现对周边环境温度的精准调节，从而植被根部向上逐层保温。

进一步，作为优选，所述供应组件包括：控制阀、传输管、压力表和监测阀，所述传输管布置为多段，所述控制阀、压力表和监测阀依次排列且通过所述传输管连接。

进一步，作为优选，所述供应组件还包括：固定设置在所述传输管上的调压阀，所述调压阀通过气压管连通至所述雾化器，且所述传输管同样通过至所述雾化器。

进一步，作为优选，所述调控组件包括分化管和遮挡罩，所述分化管安置在所述遮挡罩内，其中所述遮挡罩为半弧形管道；所述供应组件和雾化器持续供应水蒸汽，部分水蒸汽散溢到植被根部进行水分供应以及提供保温所需热量，其余部分通遮挡罩进行遮挡截留多余水分，在植被间隙位置处持续携带泥土中的盐分进行沉降。

进一步，作为优选，所述分化管一端设置有转接头，另一端设置有塞头，所述分化管中间开设有空心腔，且在所述分化管上开设有弧形导流口，所述弧形导流口布置为多个。

进一步，作为优选，所述分化管上对应所述弧形导流口位置处设置有叶形遮罩，所述叶形遮罩悬空覆盖部分所述弧形导流口。

进一步，作为优选，所述遮挡罩两端设置有支撑口，且所述遮挡罩内部间隔设置有支撑肋条，所述分化管通过所述支撑口和支撑肋条架空设置在所述遮挡罩内部。

进一步，作为优选，所述遮挡罩底部还开设有多个渗流口，且所述遮挡罩外壁设置有导流条。

与现有技术相比，本申请提供一种盐碱地胡麻种子发芽环境调控装置，具有以下有益效果：

本申请中通过所述供应组件供应水流，同时水流在雾化器内借助高温高压气体进行雾化，其中气体温度根据胡麻种子所处环境以及胡麻种子自身需求进行调节，水流雾化成水汽通过分流管流入调控组件，调控组件间隔分布在胡麻种子周边，且埋在地下，水雾通过调控组件向外持续渗透散溢通过冷凝散热的方式调整胡麻种子周边的温度，同时通过水雾持续缓流输送保证胡麻种子所需水分，且通过水流携带盐分向下沉积改善胡麻种子的生长条件，相比较与覆膜更为环保并且有良好的调控效果。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本申请的其它特征、目的和优点将会变得更明显：

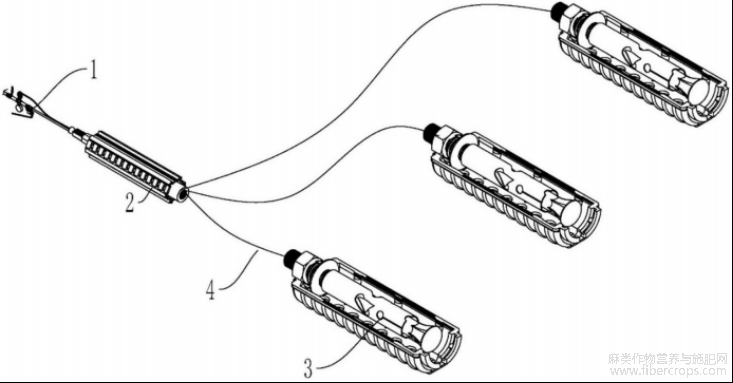

图1为一种盐碱地胡麻种子发芽环境调控装置的整体结构示意图；

图1

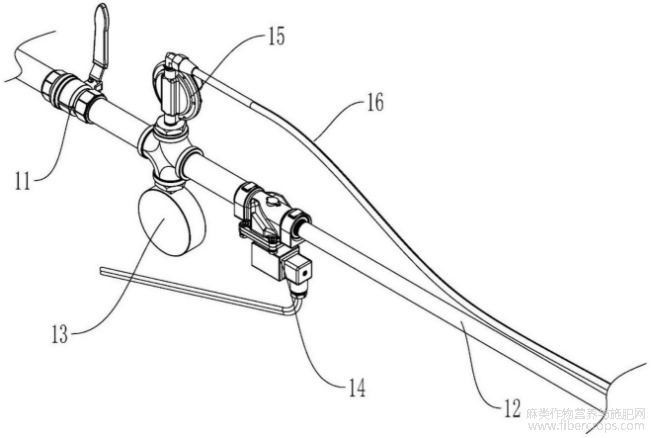

图2为一种盐碱地胡麻种子发芽环境调控装置的供应组件结构示意图；

图2

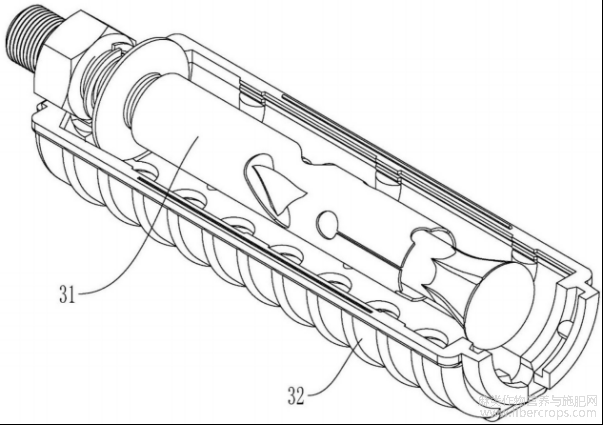

图3为一种盐碱地胡麻种子发芽环境调控装置的调控组件结构示意图；

图3

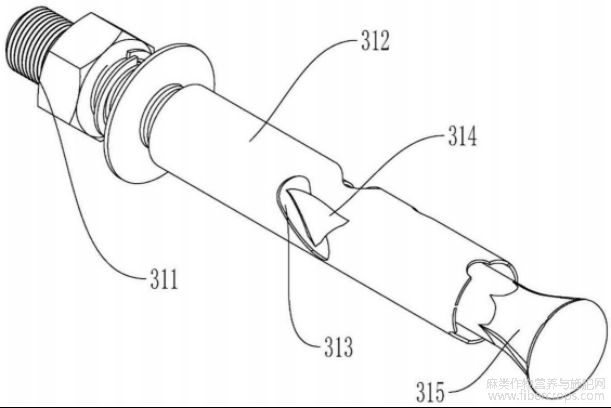

图4为一种盐碱地胡麻种子发芽环境调控装置的分化管结构示意图；

图4

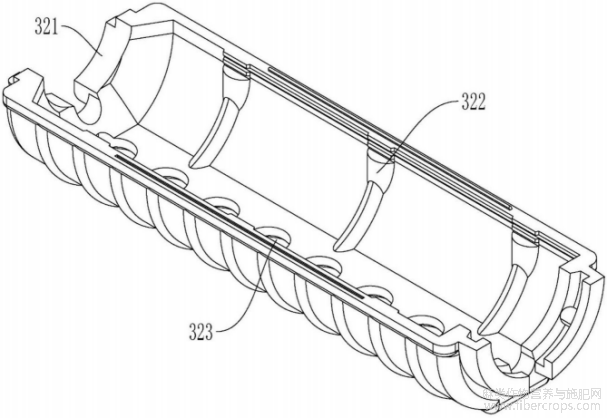

图5为一种盐碱地胡麻种子发芽环境调控装置的遮挡罩结构示意图。

图5

图中：1、供应组件；11、控制阀；12、传输管；13、压力表；14、监测阀；15、调压阀；16、气压管；2、雾化器；3、调控组件；31、分化管；311、转接头；312、空心腔；313、弧形导流口；314、叶形遮罩；315、塞头；32、遮挡罩；321、支撑口；322、支撑肋条；323、渗流口；4、分流管。

具体实施方式

本申请的说明书和权利要求书及上述附图说明中的术语“包括”和“具有”以及他们的任何变形，意图在于覆盖不排他的包含，以便包含一系列单元的过程、方法、系统、产品或设备不必限于那些单元，而是可包括没有清楚地列出的或对于这些过程、方法、产品或设备固有的其它单元。

请参阅图1?图5，本申请实施例中，一种盐碱地胡麻种子发芽环境调控装置，包括：供应组件1、雾化器2、调控组件3和分流管4，其中供应组件1与雾化器2连通，且供应组件1外接水源供应至雾化器2内，雾化器2内借助高温高压气体将水分进行雾化成水蒸汽，水蒸汽输送至调控组件3，调控组件3布置为多组，且调控组件3埋置与土中位于胡麻种子间隙处，调控组件3通过分流管4与雾化器2连通，高温的水蒸汽冷却散热对周边环境进行温度调控，通过供应组件1控制供水量，从而控制后续水蒸汽供应量，进而调节水蒸汽携带热量的总量，实现对周边环境温度的精准调节，从而植被根部向上逐层保温。

本实施例中，如图2，供应组件1包括：控制阀11、传输管12、压力表13和监测阀14，传输管12布置为多段，控制阀11、压力表13和监测阀14依次排列且通过传输管12连接，具体的通过控制阀11控制传输管12内水流通断以及水流大小，通过压力表13和监测阀14综合确定水流状态便于后续根据胡麻种子所处环境状态进行调节。

作为较佳的实施例，供应组件1还包括：固定设置在传输管12上的调压阀15，调压阀15通过气压管16连通至雾化器2，且传输管12同样通过至雾化器2，具体的水流在雾化器2内通过气压管16传输的高温高压气流吹动进行雾化，水雾后续通过分流管4传输至调控组件3中，借助调控组件3向外释放，通过水雾凝结的方式调控胡麻种子环境的温度。

本实施例中，如图3，调控组件3包括分化管31和遮挡罩32，分化管31安置在遮挡罩32内，其中遮挡罩32为半弧形管道。

作为较佳的实施例，分化管31一端设置有转接头311，另一端设置有塞头315，分化管31中间开设有空心腔312，且在分化管31上开设有弧形导流口313，弧形导流口313布置为多个，具体的雾化水流通过弧形导流口313外溢渗透进入泥土中，一方水雾在泥土中冷凝成水珠释放热量调节胡麻种子所处环境的温度，另一方面冷凝水提供胡麻种子生长所需的水分，而且水雾本身相比较于水流在泥土中有更强的渗透扩散性，能够辐射更大的范围。

作为较佳的实施例，分化管31上对应弧形导流口313位置处设置有叶形遮罩314，叶形遮罩314悬空覆盖部分弧形导流口313，具体的避免在土壤中泥土全部通过弧形导流口313灌入空心腔312中。

作为较佳的实施例，遮挡罩32两端设置有支撑口321，且遮挡罩32内部间隔设置有支撑肋条322，分化管31通过支撑口321和支撑肋条322架空设置在遮挡罩32内部，具体的分化管31和遮挡罩32内壁之间保持间隙，便于分化管31中排除的水雾通过遮挡罩32内壁进行引导，同时避免植株根部缠绕分化管31。

作为较佳的实施例，遮挡罩32底部还开设有多个渗流口323，且遮挡罩32外壁设置有导流条，具体的水雾和凝结水通过渗流口323向下流出流入泥土中，同时水雾携带泥土中的盐分向下渗透沉积改善胡麻种子所处环境条件。

在具体实施时，通过供应组件1供应水流，同时水流在雾化器2内借助高温高压气体进行雾化，其中气体温度根据胡麻种子所处环境以及胡麻种子自身需求进行调节，水流雾化成水汽通过分流管4流入调控组件3，调控组件3间隔分布在胡麻种子周边，且埋在地下，水雾通过调控组件3向外持续渗透散溢通过冷凝散热的方式调整胡麻种子周边的温度，同时通过水雾持续缓流输送保证胡麻种子所需水分，且通过水流携带盐分向下沉积改善胡麻种子的生长条件，相比较与覆膜更为环保并且有良好的调控效果。

以上所述的，仅为本申请较佳的具体实施方式，但本申请的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本申请揭露的技术范围内，根据本申请的技术方案及其申请构思加以等同替换或改变，都应涵盖在本申请的保护范围之内。

文章摘自国家发明专利，一种盐碱地胡麻种子发芽环境调控装置，发明人：贾霄云，高凤云，周宇，何瑞超，斯钦巴特尔，金晓蕾，张立华，贾海滨，张存霞，刘金善，冀宇飞，申请号：202411365361.6，申请日：2024.09.29.
