摘  要：本发明涉及毛叶苕子和胡麻混合播种设备技术领域，尤其涉及一种毛叶苕子和胡麻混播的谷物多行播种机，包括底板与圆筒，底板外部固定连接有控制台，控制台内部设置有传动机构，传动机构包括控制台内部设置的第一电机，第一电机与控制台之间固定连接，第一电机的输出端设置有转动杆，转动杆外部固定连接有圆杆，圆杆远离转动杆的一侧固定连接有起垄板，起垄板外部固定连接有推土板，推土板外部固定连接有钻头，圆筒内部设置有混合搅拌机构，本发明中，可以实现毛叶苕子和胡麻种子的混合多行播种工作，有利于毛叶苕子和胡麻的混合种子大面积播种工作，可以有效防止混合过程中出现种子混合不均匀的情况，操作过程简单不复杂，混合速度快。



权利要求书

1.一种毛叶苕子和胡麻混播的谷物多行播种机，包括底板(1)与圆筒(11)，其特征在于，所述底板(1)外部固定连接有控制台(10)，所述控制台(10)内部设置有传动机构，所述传动机构包括控制台(10)内部设置的第一电机(3)，所述第一电机(3)与控制台(10)之间固定连接，所述第一电机(3)的输出端设置有转动杆(4)，所述转动杆(4)外部固定连接有圆杆(5)，所述圆杆(5)远离转动杆(4)的一侧固定连接有起垄板(6)，所述起垄板(6)外部固定连接有推土板(7)，所述推土板(7)外部固定连接有钻头(8)；

所述圆筒(11)内部设置有混合搅拌机构，所述混合搅拌机构包括圆筒(11)内部设置的第二电机(12)，所述圆筒(11)与第二电机(12)之间固定连接，所述第二电机(12)内部开设有圆槽(13)，所述圆槽(13)内部滑动连接有滑块(14)，所述第二电机(12)的输出端设置有螺纹杆(15)，所述螺纹杆(15)外部螺纹连接有螺纹筒(16)，所述螺纹杆(15)远离圆筒(11)的一侧固定连接有搅拌扇(18)。

2.根据权利要求1所述的一种毛叶苕子和胡麻混播的谷物多行播种机，其特征在于，所述控制台(10)内部开设有方槽(2)，第一电机(3)设置在方槽(2)内部，所述方槽(2)与转动杆(4)之间转动连接。

3.根据权利要求1所述的一种毛叶苕子和胡麻混播的谷物多行播种机，其特征在于，所述控制台(10)外部转动连接有伸缩杆(9)，所述伸缩杆(9)与起垄板(6)之间转动连接。

4.根据权利要求1所述的一种毛叶苕子和胡麻混播的谷物多行播种机，其特征在于，所述螺纹筒(16)外部固定连接有支架(17)，所述支架(17)与圆筒(11)之间固定连接。

5.根据权利要求4所述的一种毛叶苕子和胡麻混播的谷物多行播种机，其特征在于，所述底板(1)外部固定连接有支撑杆(21)，所述支撑杆(21)与圆筒(11)之间固定连接。

6.根据权利要求1所述的一种毛叶苕子和胡麻混播的谷物多行播种机，其特征在于，所述圆筒(11)内部固定连接有圆管(19)，所述圆管(19)远离圆筒(11)的一侧固定连接有分流阀管(20)，所述分流阀管(20)内部高度连接有播种管(22)，所述底板(1)内部开设有播种槽(23)。

7.根据权利要求1所述的一种毛叶苕子和胡麻混播的谷物多行播种机，其特征在于，所述圆筒(11)内部固定连接有入口筒(24)，所述入口筒(24)外部转动连接有盖板(25)。

8.根据权利要求1所述的一种毛叶苕子和胡麻混播的谷物多行播种机，其特征在于，所述底板(1)外部设置有浇灌机构，所述浇灌机构包括底板(1)外部设置的水泵(26)，所述底板(1)与水泵(26)之间固定连接。

9.根据权利要求1所述的一种毛叶苕子和胡麻混播的谷物多行播种机，所述水泵(26)的输出端设置有出水管(27)，所述出水管(27)远离水泵(26)的一侧固定连接有水管(28)，所述水管(28)与底板(1)之间固定连接，所述水管(28)内部固定连接有支管(29)，所述底板(1)外部固定连接有滚轮(30)。



技术领域

本发明涉及毛叶苕子和胡麻混合播种设备技术领域，尤其涉及一种毛叶苕子和胡麻混播的谷物多行播种机。



背景技术

毛叶苕子和胡麻都是生长周期较长的豆类作物，它们在共生固氮、水土保持、改善土壤肥力等方面具有重要作用。毛叶苕子是一种匍匐蔓生的豆科植物，具有长而柔软的茎秆和多分枝的特点。在种植过程中，毛叶苕子需要支架支撑，以帮助其生长。毛叶苕子具有强大的固氮能力，可以大大提升土壤质量。胡麻是一种油籽作物，具有较高的含油量和营养价值。在混播实验中，毛叶苕子和胡麻以不同的比例混播，以达到更好的生长效果。混播的作物具有更好的适应性和抗逆性，可以提高土地利用率和产量。所以，上次出现了各种各样的毛叶苕子与胡麻混合播种的设备。

现有技术中，在进行种毛叶苕子、胡麻混播的谷物播种的时候无法实现多行播种工作，播种效率低，不利于种子的大面积播种工作，而且在播种之前需要人工将毛叶苕子、胡麻的种子混合在一起，混合过程中容易产生混合不均匀的情况，混合速度缓慢，工作效率低下，不利于后期的播种工作，因此，提出一种毛叶苕子和胡麻混播的谷物多行播种机。



发明内容

本发明的目的是为了解决现有技术中，在进行种毛叶苕子、胡麻混播的谷物播种的时候无法实现多行播种工作，播种效率低，不利于种子的大面积播种工作，而且在播种之前需要人工将毛叶苕子、胡麻的种子混合在一起，混合过程中容易产生混合不均匀的情况，混合速度缓慢，工作效率低下，不利于后期的播种工作的问题，而提出的一种毛叶苕子和胡麻混播的谷物多行播种机。

为了实现上述目的，本发明采用了如下技术方案：

一种毛叶苕子和胡麻混播的谷物多行播种机，包括底板与圆筒，所述底板外部固定连接有控制台，所述控制台内部设置有传动机构，所述传动机构包括控制台内部设置的第一电机，所述第一电机与控制台之间固定连接，所述第一电机的输出端设置有转动杆，所述转动杆外部固定连接有圆杆，所述圆杆远离转动杆的一侧固定连接有起垄板，所述起垄板外部固定连接有推土板，所述推土板外部固定连接有钻头；

所述圆筒内部设置有混合搅拌机构，所述混合搅拌机构包括圆筒内部设置的第二电机，所述圆筒与第二电机之间固定连接，所述第二电机内部开设有圆槽，所述圆槽内部滑动连接有滑块，所述第二电机的输出端设置有螺纹杆，所述螺纹杆外部螺纹连接有螺纹筒，所述螺纹杆远离圆筒的一侧固定连接有搅拌扇；

其中，所述控制台可以控制传动机构以及混合搅拌机构的运行，还可以控制装置进行移动。

上述技术方案进一步包括：

所述控制台内部开设有方槽，第一电机设置在方槽内部，所述方槽与转动杆之间转动连接。

所述控制台外部转动连接有伸缩杆，所述伸缩杆与起垄板之间转动连接。

所述螺纹筒外部固定连接有支架，所述支架与圆筒之间固定连接。

所述底板外部固定连接有支撑杆，所述支撑杆与圆筒之间固定连接。

所述圆筒内部固定连接有圆管，所述圆管远离圆筒的一侧固定连接有分流阀管，所述分流阀管内部高度连接有播种管，所述底板内部开设有播种槽；

其中，混合均匀后的种子由圆管内部进入到分流阀管内部，分流阀管将混合的种子分流成多份且分别进入到不同组播种管内部，播种管向地面多行垄沟进行播种。

所述圆筒内部固定连接有入口筒，所述入口筒外部转动连接有盖板。

所述底板外部设置有浇灌机构，所述浇灌机构包括底板外部设置的水泵，所述底板与水泵之间固定连接。

所述水泵的输出端设置有出水管，所述出水管远离水泵的一侧固定连接有水管，所述水管与底板之间固定连接，所述水管内部固定连接有支管，所述底板外部固定连接有滚轮

其中，所述支管设置有多组，水管将水源传递到多组支管内部，多组支管向多行播种后的垄沟进行洒水工作，有利于种子的生长。

相比现有技术，本发明的有益效果为：

1、本发明中，使用时，第一电机控制转动杆转动，转动杆带动圆杆转动，圆杆带动起垄板转动，起垄板带动多组推土板移动，推土板带动多组钻头向地面移动，多组钻头插入到地面内部，配合分流阀管完成多行播种，可以实现毛叶苕子和胡麻种子的混合多行播种工作，有利于毛叶苕子和胡麻的混合种子大面积播种工作，提高了装置的播种效率。

2、本发明中，使用时，第二电机控制螺纹杆转动，螺纹杆带动两组滑块在第二电机内部滑动，两组支架将螺纹筒固定，螺纹杆转动升带动搅拌扇转动升降，不需要人工将毛叶苕子和胡麻的种子进行混合，可以利用装置自动混合两种种子，有效地防止了混合过程中种子混合不均匀的情况发生，操作过程简单不复杂，混合速度快，提高了装置的工作效率。



附图说明

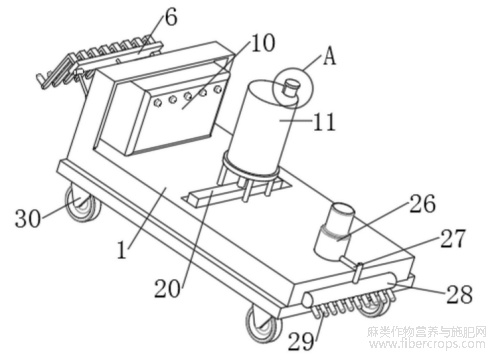

图1为本发明提出的一种毛叶苕子和胡麻混播的谷物多行播种机的结构示意图；



图1

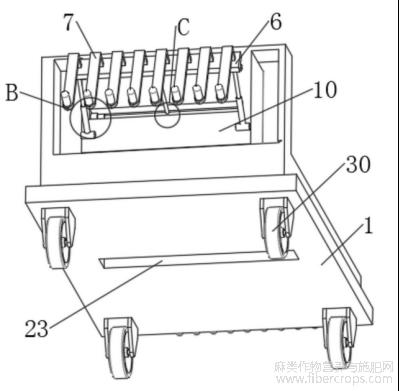

图2为本发明的外观结构示意图；



图2

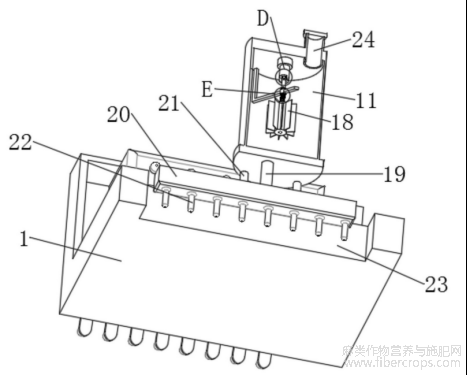

图3为本发明的部分立体结构示意图；



图3

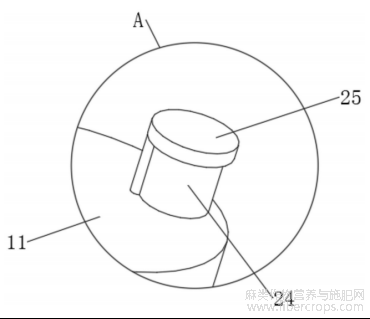

图4为图1中A处放大示意图；



图4

图5为图2中B处放大示意图；



图5

图6为图2中C处放大示意图；



图6

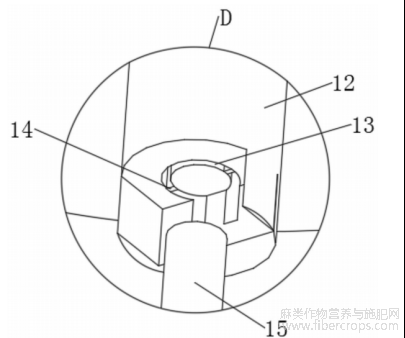

图7为图3中D处放大示意图；



图7

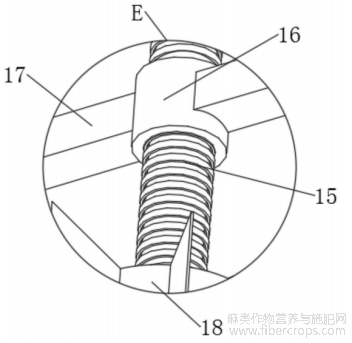

图8为图3中E处放大示意图。



图8

图中：1、底板；2、方槽；3、第一电机；4、转动杆；5、圆杆；6、起垄板；7、推土板；8、钻头；9、伸缩杆；10、控制台；11、圆筒；12、第二电机；13、圆槽；14、滑块；15、螺纹杆；16、螺纹筒；17、支架；18、搅拌扇；19、圆管；20、分流阀管；21、支撑杆；22、播种管；23、播种槽；24、入口筒；25、盖板；26、水泵；27、出水管；28、水管；29、支管；30、滚轮。



具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例一

如图1-8所示，本发明提出的一种毛叶苕子和胡麻混播的谷物多行播种机，包括底板1与圆筒11，底板1外部固定连接有控制台10，控制台10内部设置有传动机构，传动机构包括控制台10内部设置的第一电机3，第一电机3与控制台10之间固定连接，第一电机3的输出端设置有转动杆4，转动杆4外部固定连接有圆杆5，圆杆5远离转动杆4的一侧固定连接有起垄板6，起垄板6外部固定连接有推土板7，推土板7外部固定连接有钻头8；

圆筒11内部设置有混合搅拌机构，混合搅拌机构包括圆筒11内部设置的第二电机12，圆筒11与第二电机12之间固定连接，第二电机12内部开设有圆槽13，圆槽13内部滑动连接有滑块14，第二电机12的输出端设置有螺纹杆15，螺纹杆15外部螺纹连接有螺纹筒16，螺纹杆15远离圆筒11的一侧固定连接有搅拌扇18；

控制台10内部开设有方槽2，第一电机3设置在方槽2内部，方槽2与转动杆4之间转动连接；

螺纹筒16外部固定连接有支架17，支架17与圆筒11之间固定连接；

圆筒11内部固定连接有圆管19，圆管19远离圆筒11的一侧固定连接有分流阀管20，分流阀管20内部高度连接有播种管22，底板1内部开设有播种槽23。

本发明提出的一种毛叶苕子和胡麻混播的谷物多行播种机工作原理是，在底板1外部固定连接有控制台10，启动控制台10内部设置的传动机构，传动机构中的第一电机3开始运行起来，控制台10内部开设有方槽2,第一电机3固定连接在方槽2的内部，第一电机3运行时控制设置在其输出端的转动杆4开始转动起来，转动杆4的另一侧与方槽2内部之间转动连接，转动杆4开始在方槽2内部转动起来，转动杆4外部固定连接有圆杆5,转动杆4转动时带动圆杆5开始转动起来，圆杆5的另一侧固定连接有起垄板6,圆杆5转动时带动起垄板6开始转动起来，起垄板6外部固定连接有推土板7,推土板7设置有多组，起垄板6转动时带动多组推土板7开始移动起来，每一组推土板7外部固定连接着有一组钻头8，多组推土板7移动时带动多组钻头8向地面移动，多组钻头8插入到地面内部，此时装置在地面上向前移动，多组钻头8随着装置向前移动后开挖出多行垄沟；

此时启动圆筒11内部设置的混合搅拌机构，混合搅拌机构内部的第二电机12开始运行起来，第二电机12固定连接在圆筒11内部，第二电机12运行时控制设置在其输出端的螺纹杆15开始转动起来，第二电机12内部开设有圆槽13,圆槽13内部滑动连接有滑块14,滑块14设置有两组，两组滑块14与螺纹杆15之间固定连接，螺纹杆15转动时带动两组滑块14在第二电机12内部滑动起来，螺纹杆15外部螺纹连接有螺纹筒16,螺纹杆15在螺纹筒16内部转动时施加螺旋动力，在螺纹筒16外部固定连接有支架17，支架17设置有两组，两组支架17均与圆筒11内部之间固定连接，两组支架17将螺纹筒16固定住不动，此时螺纹杆15开始转动升降起来，螺纹杆15的另一侧固定连接有搅拌扇18,螺纹杆15转动升降时带动搅拌扇18开始转动升降起来，搅拌扇18转动升降时将圆筒11内部的毛叶苕子与胡麻种子混合均匀，在圆筒11内部固定连接有圆管19,混合后的种子进入到圆管19内部，圆管19另一侧固定连接有分流阀管20，混合后的种子由圆管19内部进入到分流阀管20内部，分流阀管20将混合的种子分流成多份，分流阀管20内部固定连接有播种管22,播种管22设置有多组，混合后的种子分成多份分别进入到不同组播种管22内部，在底板1内部开设有播种槽23,分流阀管20与播种管22均设置在播种槽23内部，播种管22向地面多行垄沟进行播种，完成种子的混合均匀工作以及多行播种工作。

实施例二

如图1-8所示，基于实施例一，控制台10外部转动连接有伸缩杆9，伸缩杆9与起垄板6之间转动连接；

底板1外部固定连接有支撑杆21，支撑杆21与圆筒11之间固定连接；

圆筒11内部固定连接有入口筒24，入口筒24外部转动连接有盖板25；

底板1外部设置有浇灌机构，浇灌机构包括底板1外部设置的水泵26，底板1与水泵26之间固定连接；

水泵26的输出端设置有出水管27，出水管27远离水泵26的一侧固定连接有水管28，水管28与底板1之间固定连接，水管28内部固定连接有支管29，底板1外部固定连接有滚轮30。

本发明提出的一种毛叶苕子和胡麻混播的谷物多行播种机工作原理是，基于实施例一，在控制台10外部转动连接有伸缩杆9，伸缩杆9设置有两组，两组伸缩杆9均与起垄板6之间转动连接，两组伸缩杆9可以随着起垄板6转动且自我伸缩，保证起垄板6的稳定运行。在圆筒11内部固定连接有入口筒24，工作人员通过入口筒24将毛叶苕子与胡麻的种子倒入圆筒11内部，入口筒24外部转动连接有盖板25,盖板25可以在入口筒24外部转动，可以封闭以及打开入口筒24的开口。在底板1外部固定连接有支撑杆21,支撑杆21设置有多组，多组支撑杆21均与圆筒11外部固定连接，多组支撑杆21为圆筒11提供稳定的支撑。在底板1外部固定水泵26,水泵26运行时控制设置在其输出端的出水管27开始输送水源，出水管27的另一侧固定连接有水管28,水泵26内部的水源通过出水管27传递到水管28的内部，水管28固定连接在底板1外部，水管28内部固定连接有支管29,支管29设置有多组，水管28将水源传递到多组支管29内部，多组支管29向多行播种后的垄沟进行洒水工作，有利于种子的生长。在底板1外部固定连接有滚轮30，滚轮30设置有多组，控制台10可以控制多组滚轮30进行滚动，装置可以随意的移动。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定内。



文章摘自国家发明专利，发明人：任永峰，路战远，赵沛义，赵志媛，刘小月，张鹏，韩云飞，杜二小，王海霞，赵小庆，张向前，张乐，刘丹；申请号：202410279040.8；申请日：2024.03.12
