摘  要：本发明涉及剑麻污水处理技术领域，且公开了剑麻污水处理设备，包括底板，底板的顶部固定连接有工作箱，工作箱的内壁底部开设有下料槽，工作箱的内壁底部固定连接有收料箱，收料箱设置于下料槽的顶部，收料箱的右侧固定连接有流动管，还包括：沉淀组件，包括与边板的顶部槽孔内固定连接的伸缩囊，伸缩囊的顶部固定连接有伸缩柱，伸缩柱的表面固定连接有气压环，气压环的表面固定连接有边环。通过设置有沉淀组件，通过气压环对边环产生震动，使得边环表面的敲击脚左右摆动并对排污箱表面产生撞击，从而使得排污箱内的污水发生震动，将排污箱内清理剑麻后产生的污水中含有的剑麻残片和泥砂抖落于排污箱的内壁底部，方便后续清理。



技术要点

1.剑麻污水处理设备，包括底板（1），所述底板（1）的顶部固定连接有工作箱（2），所述工作箱（2）的内壁底部开设有下料槽（3），所述工作箱（2）的内壁底部固定连接有收料箱（4），所述收料箱（4）设置于下料槽（3）的顶部，所述收料箱（4）的右侧固定连接有流动管（5），所述工作箱（2）的两侧设置有沉淀机构（6），所述收料箱（4）的顶部设置有清理组件（8），其特征在于，还包括：

沉淀机构（6），包括与工作箱（2）的两侧固定连接的边板（602），所述边板（602）的表面固定连接有压缩管（601），所述压缩管（601）的右侧槽孔内滑动连接有挤压管（604），所述压缩管（601）的顶部固定连接有伸缩管（603），所述伸缩管（603）远离压缩管（601）顶部的一端与工作箱（2）的右侧固定连接，所述边板（602）的顶部槽孔内设置有沉淀组件（605）；

沉淀组件（605），包括与边板（602）的顶部槽孔内固定连接的伸缩囊（6051），所述伸缩囊（6051）的顶部固定连接有伸缩柱（6052），所述伸缩柱（6052）的表面固定连接有气压环（6053），所述气压环（6053）的表面固定连接有边环（6054），所述边环（6054）的表面固定连接有敲击脚（6055），所述气压环（6053）远离伸缩柱（6052）的一端设置有分散机构（7）。

2.根据权利要求1所述的剑麻污水处理设备，其特征在于：所述分散机构（7）包括排污箱（701），所述排污箱（701）与气压环（6053）的一端固定连接，所述排污箱（701）的顶部槽孔内插接有盖板（702），所述排污箱（701）的内壁左右两侧固定连接有吸料块（703），所述排污箱（701）的内壁两侧固定连接有滑动环（704），所述排污箱（701）的内壁底部开设有下压槽（705），所述下压槽（705）的内壁两侧通过转轴转动连接有下压块（706），所述下压块（706）设置于滑动环（704）的内部，所述滑动环（704）的内壁两侧设置有分散组件（707）。

3.根据权利要求1所述的剑麻污水处理设备，其特征在于：所述清理组件（8）包括进料腔（801），所述进料腔（801）与收料箱（4）的顶部固定连接，所述进料腔（801）的两侧固定连接有出料块（802），所述出料块（802）远离进料腔（801）的一端固定连接有连接轴（804），所述连接轴（804）的表面通过转轴转动连接有抬动环（803），所述抬动环（803）的内壁底部固定连接有入料块（805），所述入料块（805）的表面固定连接有清理块（807），所述清理块（807）的表面固定连接有压缩环（806），所述压缩环（806）远离清理块（807）表面的一端与入料块（805）的内壁底部固定连接。

4.根据权利要求2所述的剑麻污水处理设备，其特征在于：所述分散组件（707）包括活动盘（7072），所述活动盘（7072）与滑动环（704）的内壁两侧转动连接，所述活动盘（7072）的表面固定连接有触压管（7071），所述活动盘（7072）的表面固定连接有连接柱（7073），所述连接柱（7073）的内壁底部开设有吸料孔（7074），所述连接柱（7073）的两侧固定连接有转动环（7075），所述转动环（7075）的内壁转动连接有卡接环（7076），所述卡接环（7076）远离转动环（7075）的一端固定连接有清理板（7077），所述清理板（7077）的表面固定连接有插接箱（7078），所述插接箱（7078）的顶部槽孔内固定连接有伸缩气柱（7079），所述清理板（7077）的内壁固定连接有吸料板（7080）。

5.根据权利要求4所述的剑麻污水处理设备，其特征在于：所述清理板（7077）的数量设置为两个，两个所述清理板（7077）以连接柱（7073）的中心线为对称轴对称安装在卡接环（7076）的一端。

6.根据权利要求2所述的剑麻污水处理设备，其特征在于：所述滑动环（704）的数量设置为两个，两个所述滑动环（704）以排污箱（701）的中心线为对称轴对称安装在排污箱（701）的内壁两侧。

7.根据权利要求1所述的剑麻污水处理设备，其特征在于：所述沉淀组件（605）的数量设置为四个，四个所述沉淀组件（605）以工作箱（2）的中心线为对称轴对称安装在工作箱（2）的顶部槽孔内。



技术领域

本发明涉及剑麻污水处理技术领域，具体为剑麻污水处理设备。



背景技术

剑麻,学名：又名菠萝麻，龙舌兰科，龙舌兰属，是一种多年生热带硬质叶纤维作物，其原产墨西哥，现主要在非洲、拉丁美洲、亚洲等地种植，是当今世界用量最大，范围最广的一种硬质纤维。剑麻纤维质地坚韧，耐磨、耐盐碱、耐腐蚀，广泛运用在运输、渔业、石油、冶金等各种行业，具有重要的经济价值。

申请号为CN201710268479.0的专利申请公开了剑麻污水处理设备，包括机体、进水口和出水口，机体的左侧固定连接有进水口，进水口的一侧固定连接有栅格系统，栅格系统的另一侧依次连接有调节池、A级生物池、O级生物池、沉淀池、二沉池、mbr膜和清水池，清水池的右侧固定连接有出水口。

但是该专利也存在以下不足，就是在对剑麻进行加工前需要对剑麻进行清洗，已将剑麻表面的泥砂清理干净，但在清洗剑麻表面泥砂时，通过高速水流对剑麻冲洗时则会产生剑麻残片，大量剑麻残片混合着泥砂会在后期清理排出时造成排污槽发生堵塞问题，针对这种情况，特提出剑麻污水处理设备。



发明内容

本发明的目的在于提供剑麻污水处理设备，以解决上述背景技术中提出的问题。

为了解决上述技术问题，本发明提供如下技术方案：剑麻污水处理设备，包括底板，所述底板的顶部固定连接有工作箱，所述工作箱的内壁底部开设有下料槽，所述工作箱的内壁底部固定连接有收料箱，所述收料箱设置于下料槽的顶部，所述收料箱的右侧固定连接有流动管，所述工作箱的两侧设置有沉淀机构，所述收料箱的顶部设置有清理组件，还包括：

沉淀机构，包括与工作箱的两侧固定连接的边板，所述边板的表面固定连接有压缩管，所述压缩管的右侧槽孔内滑动连接有挤压管，所述压缩管的顶部固定连接有伸缩管，所述伸缩管远离压缩管顶部的一端与工作箱的右侧固定连接，所述边板的顶部槽孔内设置有沉淀组件，压缩管的内部受到挤压管的挤压后会对其内部的压缩气囊产生压强。

沉淀组件，包括与边板的顶部槽孔内固定连接的伸缩囊，所述伸缩囊的顶部固定连接有伸缩柱，所述伸缩柱的表面固定连接有气压环，所述气压环的表面固定连接有边环，所述边环的表面固定连接有敲击脚，所述气压环远离伸缩柱的一端设置有分散机构，通过伸缩柱可带动排污箱向上移动。

根据上述技术方案，所述分散机构包括排污箱，所述排污箱与气压环的一端固定连接，所述排污箱的顶部槽孔内插接有盖板，所述排污箱的内壁左右两侧固定连接有吸料块，所述排污箱的内壁两侧固定连接有滑动环，所述排污箱的内壁底部开设有下压槽，所述下压槽的内壁两侧通过转轴转动连接有下压块，所述下压块设置于滑动环的内部，所述滑动环的内壁两侧设置有分散组件，连接柱内部的泥砂会通过触压管的表面槽孔喷入滑动环内部。

根据上述技术方案，所述清理组件包括进料腔，所述进料腔与收料箱的顶部固定连接，所述进料腔的两侧固定连接有出料块，所述出料块远离进料腔的一端固定连接有连接轴，所述连接轴的表面通过转轴转动连接有抬动环，所述抬动环的内壁底部固定连接有入料块，所述入料块的表面固定连接有清理块，所述清理块的表面固定连接有压缩环，所述压缩环远离清理块表面的一端与入料块的内壁底部固定连接，通过漏出的下压槽会将滑动环内的泥砂流入入料块的内部。

根据上述技术方案，所述分散组件包括活动盘，所述活动盘与滑动环的内壁两侧转动连接，所述活动盘的表面固定连接有触压管，所述活动盘的表面固定连接有连接柱，所述连接柱的内壁底部开设有吸料孔，所述连接柱的两侧固定连接有转动环，所述转动环的内壁转动连接有卡接环，所述卡接环远离转动环的一端固定连接有清理板，所述清理板的表面固定连接有插接箱，所述插接箱的顶部槽孔内固定连接有伸缩气柱，所述清理板的内壁固定连接有吸料板，通过活动盘转动来带动连接柱在排污箱的内壁底部转动。

根据上述技术方案，所述清理板的数量设置为两个，两个所述清理板以连接柱的中心线为对称轴对称安装在卡接环的一端，清理板在摆动过程中会将污水中含有的剑麻残片吸入插接箱内。

根据上述技术方案，所述滑动环的数量设置为两个，两个所述滑动环以排污箱的中心线为对称轴对称安装在排污箱的内壁两侧，活动盘会由于惯性而在滑动环内部转动。

根据上述技术方案，所述沉淀组件的数量设置为四个，四个所述沉淀组件以工作箱的中心线为对称轴对称安装在工作箱的顶部槽孔内，通过设置沉淀组件可使得容器内的污水产生震动。

与现有技术相比，本发明提供了剑麻污水处理设备，具备以下有益效果：

1.本发明通过设置有沉淀组件，气压会从伸缩柱流入气压环的内部使其内部发生膨胀，并通过气压环对边环产生震动，使得边环表面的敲击脚左右摆动并对排污箱表面产生撞击，从而使得排污箱内的污水发生震动，将排污箱内清理剑麻后产生的污水中含有的剑麻残片和泥砂抖落于排污箱的内壁底部，方便后续清理。

2.本发明通过设置有分散组件，当连接柱转动至吸料块的表面时，通过吸料块对插接箱表面的撞击，会对插接箱内壁的伸缩气柱产生压强并在插接箱的内部产生气压，通过气压将插接箱内的剑麻残片排入吸料块内部，通过吸料板可将污水中含有的泥砂吸附进内部，而当清理板摆动至吸料孔的表面时，通过吸料板与吸料孔表面挤压而将其内部的泥砂排入吸料孔内部，可将污水中含有的泥砂和剑麻残片相互分开，避免相互混合而发生后续排污造成的堵塞。

3.本发明通过设置有分散机构，通过下压块的顶部对触压管的内部造成挤压，从而对连接柱的内部造成压强将其内部的泥砂通过触压管的表面槽孔喷入滑动环内部，通过设置该机构，可将清理出的泥砂进行自动收纳，无需后期人工处理。

4.本发明通过设置有清理组件，通过压缩环带动清理块向下移动至入料块的内壁底部，从而将泥砂拍入出料块的内部，当出料块内的泥砂通过进料腔流入收料箱的内部后会向下掉入下料槽内，在通过往流动管内注入水流即可将下料槽内的泥砂进行清理并排出工作箱外。



附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

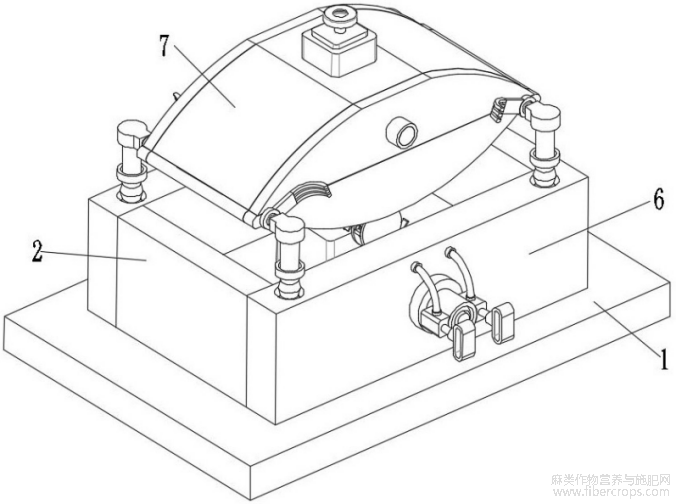

图1是本发明的整体结构示意图；



图1

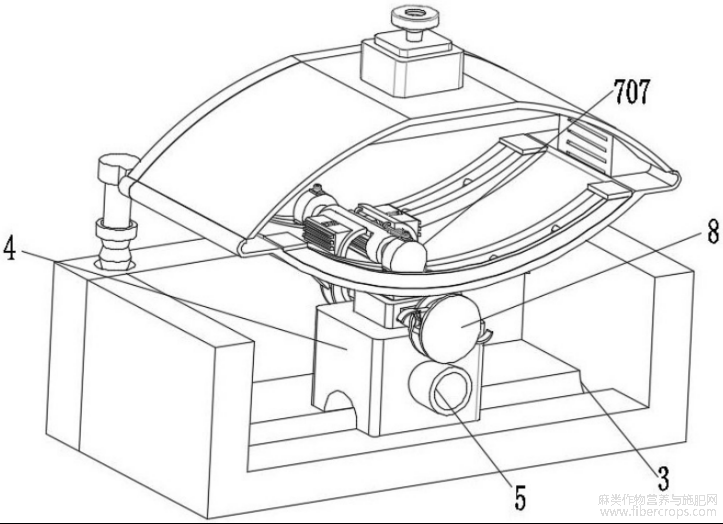

图2是本发明工作箱的内部剖视结构示意图；



图2

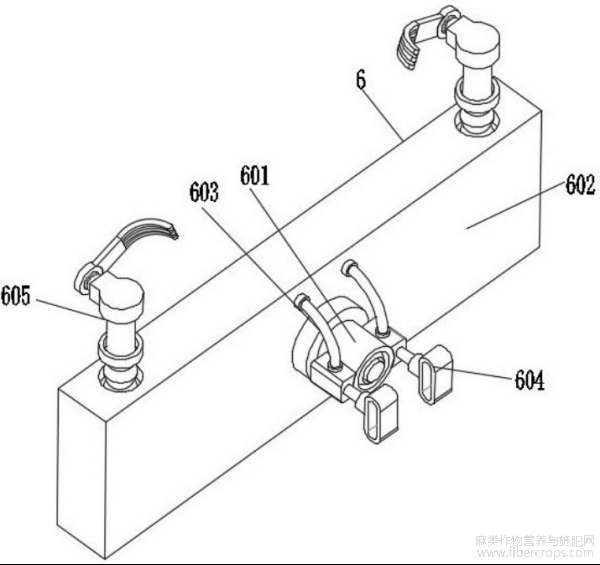

图3是本发明沉淀组件的俯视结构示意图；



图3

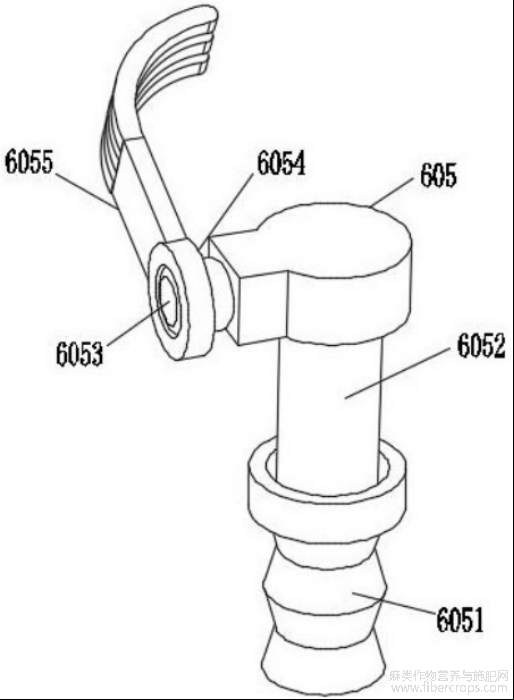

图4是本发明伸缩囊的正视结构示意图；



图4

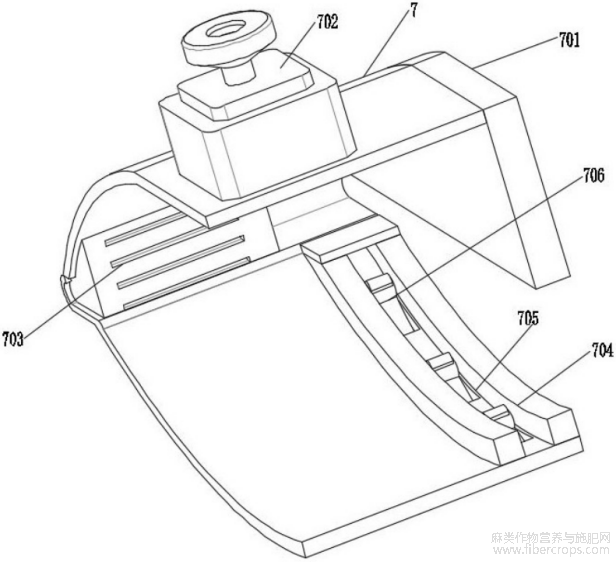

图5是本发明排污箱的内部剖视结构示意图；



图5

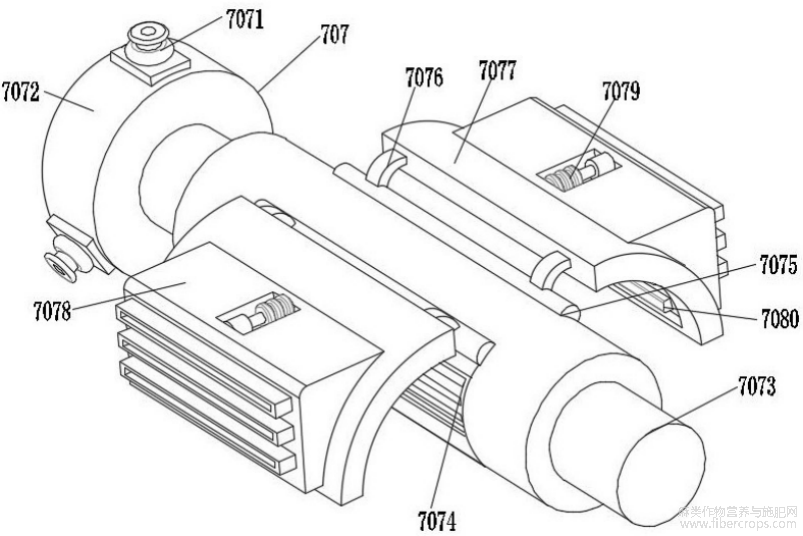

图6是本发明连接柱的剖视结构示意图；



图6

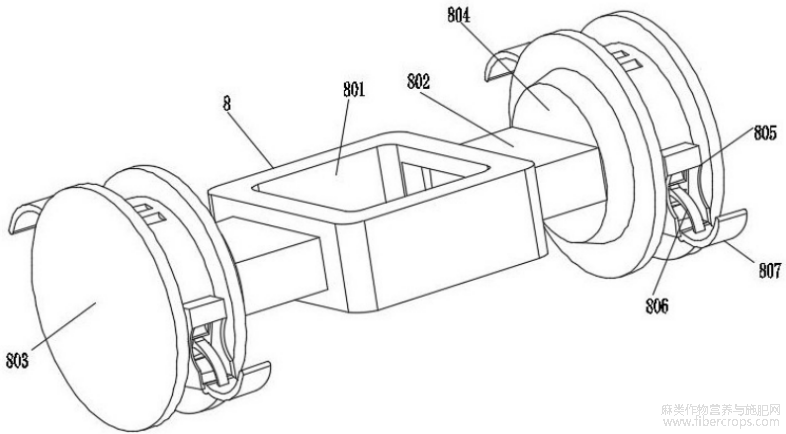

图7是本发明进料腔的正视结构示意图。



图7

图中：1、底板；2、工作箱；3、下料槽；4、收料箱；5、流动管；6、沉淀机构；601、压缩管；602、边板；603、伸缩管；604、挤压管；605、沉淀组件；6051、伸缩囊；6052、伸缩柱；6053、气压环；6054、边环；6055、敲击脚；7、分散机构；701、排污箱；702、盖板；703、吸料块；704、滑动环；705、下压槽；706、下压块；707、分散组件；7071、触压管；7072、活动盘；7073、连接柱；7074、吸料孔；7075、转动环；7076、卡接环；7077、清理板；7078、插接箱；7079、伸缩气柱；7080、吸料板；8、清理组件；801、进料腔；802、出料块；803、抬动环；804、连接轴；805、入料块；806、压缩环；807、清理块。



具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例一

请参阅图1?图4，本发明提供技术方案：剑麻污水处理设备，包括底板1，底板1的顶部固定连接有工作箱2，工作箱2的内壁底部开设有下料槽3，工作箱2的内壁底部固定连接有收料箱4，收料箱4设置于下料槽3的顶部，收料箱4的右侧固定连接有流动管5，工作箱2的两侧设置有沉淀机构6，收料箱4的顶部设置有清理组件8，还包括：

沉淀机构6，包括与工作箱2的两侧固定连接的边板602，边板602的表面固定连接有压缩管601，压缩管601的内部固定安装有压缩气囊，通过挤压可在内部产生气压，压缩管601的右侧槽孔内滑动连接有挤压管604，压缩管601的顶部固定连接有伸缩管603，伸缩管603远离压缩管601顶部的一端与工作箱2的右侧固定连接，边板602的顶部槽孔内设置有沉淀组件605；

沉淀组件605，包括与边板602的顶部槽孔内固定连接的伸缩囊6051，伸缩囊6051的内部为真空状态，通过注入气压可使其想顶部膨胀，伸缩囊6051的顶部固定连接有伸缩柱6052，伸缩柱6052的表面固定连接有气压环6053，气压环6053的表面固定连接有边环6054，边环6054的表面固定连接有敲击脚6055，敲击脚6055的表面固定有多个敲击块，可对容器内的污水进行敲击震动，气压环6053远离伸缩柱6052的一端设置有分散机构7。本实施例一的工作方式：通过向内侧按压挤压管604，使得挤压管604在压缩管601内部滑动，压缩管601的内部受到挤压管604的挤压后会对其内部的压缩气囊产生压强，从而产生气压通过伸缩管603流入边板602内，当气压流入伸缩囊6051内后会使得伸缩囊6051向顶部膨胀伸缩，当伸缩囊6051伸缩后会带动伸缩柱6052向上移动，通过伸缩柱6052可带动排污箱701向上移动，在排污箱701向顶部移动的同时，气压会从伸缩柱6052流入气压环6053的内部使其内部发生膨胀，并通过气压环6053对边环6054产生震动，使得边环6054表面的敲击脚6055左右摆动并对排污箱701表面产生撞击，从而使得排污箱701内的污水发生震动，将排污箱701内清理剑麻后产生的污水中含有的剑麻残片和泥砂抖落于排污箱701的内壁底部，方便后续清理。

实施例二：

在实施例一的基础上，继续参阅图5?图6，分散机构7包括排污箱70排污箱701与气压环6053的一端固定连接，排污箱701的顶部槽孔内插接有盖1，板702，盖板702的顶部开设有连通孔，可向下连通至排污箱701的内部，用来灌入水流对剑麻进行清理，排污箱701的内壁左右两侧固定连接有吸料块703，排污箱701的内壁两侧固定连接有滑动环704，排污箱701的内壁底部开设有下压槽705，下压槽705的内壁两侧通过转轴转动连接有下压块706，下压块706设置于滑动环704的内部，滑动环704的内壁两侧设置有分散组件707；分散组件707包括活动盘7072，活动盘7072与滑动环704的内壁两侧转动连接，活动盘7072的表面固定连接有触压管7071，触压管7071的顶部开设有槽孔，用以将连接柱7073内的泥砂向外排出，活动盘7072的表面固定连接有连接柱7073，连接柱7073的内壁底部开设有吸料孔7074，连接柱7073的两侧固定连接有转动环7075，转动环7075的内壁转动连接有卡接环7076，卡接环7076远离转动环7075的一端固定连接有清理板7077，清理板7077的表面固定连接有插接箱7078，插接箱7078的表面固定有多个插接板，可与吸料块703表面的槽孔相互插接，插接箱7078的顶部槽孔内固定连接有伸缩气柱7079，清理板7077的内壁固定连接有吸料板7080。

本实施例二的工作方式：将位于压缩管601一侧的挤压管604向外侧抽出后，所连接边板602表面伸缩管603内的气压会消失，从而带动位于挤压管604这一侧的伸缩囊6051向底部伸缩，当伸缩囊6051向内伸缩后会带动伸缩柱6052向下移动，通过将位于排污箱701其中一端的伸缩囊6051内的气压释放掉，从而带动排污箱701的一端向下倾斜，当排污箱701一端向底部倾斜后，其内部的活动盘7072会由于惯性而在滑动环704内部转动，通过活动盘7072转动来带动连接柱7073在排污箱701的内壁底部转动，在转动过程中，卡接环7076会由于惯性而在转动环7075内壁转动并带动清理板7077左右摆动，当清理板7077在摆动过程中会将污水中含有的剑麻残片吸入插接箱7078内，当连接柱7073转动至吸料块703的表面时，通过吸料块703对插接箱7078表面的撞击，会对插接箱7078内壁的伸缩气柱7079产生压强并在插接箱7078的内部产生气压，通过气压将插接箱7078内的剑麻残片排入吸料块703内部，同时当清理板7077在污水中摆动时，通过吸料板7080可将污水中含有的泥砂吸附进内部，而当清理板7077摆动至吸料孔7074的表面时，通过吸料板7080与吸料孔7074表面挤压而将其内部的泥砂排入吸料孔7074内部，通过设置该组件，可将污水中含有的泥砂和剑麻残片相互分开，避免相互混合而发生后续排污造成的堵塞，当活动盘7072由于惯性在滑动环704的内部转动时，触压管7071会与滑动环704内部的下压块706产生接触，通过下压5/5页块706的顶部对触压管7071的内部造成挤压，从而对连接柱7073的内部造成压强将其内部的泥砂通过触压管7071的表面槽孔喷入滑动环704内部，可将清理出的泥砂进行自动收纳，无需后期人工处理。

实施例三：

在实施例二的基础上，继续参阅图7，清理组件8包括进料腔801，进料腔

801与收料箱4的顶部固定连接，收料箱4的顶部与进料腔801的底部开设有连接孔，进料腔801的两侧固定连接有出料块802，出料块802远离进料腔801的一端固定连接有连接轴804，连接轴804的表面通过转轴转动连接有抬动环803，抬动环803的内壁底部固定连接有入料块805，入料块805的内壁底部开设有进料孔，可与出料块802的内部产生连通，入料块805的表面固定连接有清理块807，清理块807的表面固定连接有压缩环806，由于压缩环806具备伸缩弹性，可带动清理块807在入料块805的顶部转动，压缩环806远离清理块807表面的一端与入料块805的内壁底部固定连接。

本实施例三的工作方式：当排污箱701的一端向下倾斜后，排污箱701的底部会与抬动环803产生接触，从而带动抬动环803在连接轴804表面转动，当清理块807随着抬动环803转动至下压块706底部时，通过抬动环803对下压块706的拉动，可使得下压块706向下在下压槽705的内壁转动，通过漏出的下压槽705会将滑动环704内的泥砂流入入料块805的内部，同时清理块807在对下压块706刮动时会将其表面附着的泥砂及下压槽705表面的泥砂进行清理，防止下压块706与下压槽705之间由于泥砂而发生堵塞，可通过压缩环806带动清理块807向下移动至入料块805的内壁底部，从而将泥砂拍入出料块802的内部，当出料块802内的泥砂通过进料腔801流入收料箱的内部后会向下掉入下料槽3内，在通过往流动管5内注入水流即可将下料槽3内的泥砂进行清理并排出工作箱2外。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。



文章摘自国家发明专利，剑麻污水处理设备，发明人：杨晨光，申请号：202411327396.0，申请日：2024.09.23
