[麻专利]一种超声波式苎麻清洗除胶装置

  一种超声波式苎麻清洗除胶装置,包括水箱、机架、苎麻传送装置、超声波清洗装置、挤压装置以及苎麻挂放装置,水箱的顶端固定连接机架,在水箱的内部固定安装有两个水平排列的支撑板,超声波清洗装置安装在两个支撑板的下部;苎麻传送装置安装在两个支撑板的上部,挤压装置安装在机架上,且挤压装置与苎麻传送装置相抵;苎麻挂放装置与苎麻传送装置活动连接;与现有技术相比,本发明的有益效果是:通过苎麻挂放装置,将待清洗除胶的苎麻挂放在传送带上,随着传送带的运转,苎麻转至水箱内,在超声波振子和清洗滚轮的配合下,可将苎麻表面的胶质、杂物等清洗干净,提高了工作效率,降低了人工操作的劳动强度。



技术要点

1.一种超声波式苎麻清洗除胶装置,包括水箱(1)、机架(2)、苎麻传送装置(3)、超声波清洗装置(4)、挤压装置(5)以及苎麻挂放装置(6),其特征在于:所述水箱(1)的顶端固定连接机架(2),在所述水箱(1)的内部固定安装有两个水平排列的支撑板(11),所述超声波清洗装置(4)安装在两个支撑板(11)的下部;所述苎麻传送装置(3)安装在两个支撑板(11)的上部,所述挤压装置(5)安装在机架(2)上,且挤压装置(5)与苎麻传送装置(3)相抵;所述苎麻挂放装置(6)与苎麻传送装置(3)活动连接;

所述超声波清洗装置包括超声波振子(41)、清洗滚轮电机(42)和清洗滚轮(43),超声波振子(41)等距安装在所述支撑板(11)的底面,清洗滚轮电机(42)安装在水箱(1)外表面,其驱动轴贯穿水箱对应两个支撑板(11)的间隙位置与清洗滚轮(43)连接。

2.根据权利要求1所述的一种超声波式苎麻清洗除胶装置,其特征在于:所述苎麻传送装置(3)由主动轮电机(31)、主动轮(32)、从动轮(33)和带有挂孔的传送带(34)组成,主动轮电机(31)安装在机架(2)的外表面靠近其一侧端位置处,且主动轮电机(31)的输出轴贯穿机架(2)与主动轮(32)连接,在机架(2)的另一端通过转轴连接从动轮(33),主动轮(32)与从动轮(33)通过传送带(34)连接。

3.根据权利要求1所述的一种超声波式苎麻清洗除胶装置,其特征在于:所述挤压装置(5)由挤压滚轮(51)、预紧弹簧(52)、连杆(53)、转动轴(54)组成,

所述挤压滚轮(51)通过转动轴(54)安装在机架(2)的内部,连杆(53)对称安装在机架(1)的对应侧边,预紧弹簧(52)的一端与转动轴(54)连接,另一端与连杆(53)连接。

4.根据权利要求1所述的一种超声波式苎麻清洗除胶装置,其特征在于:所述苎麻挂放装置(6)由排麻装置(61)和压麻架(62)组成,排麻装置(61)由一长方形板体(611)的顶端中心位置处固接挂钩(612)组成,并在长方形板体远离挂钩的一端开设排麻孔(613),压麻架(62)为一U型板,并在U型板一侧边中间位置开设从其底边延伸至顶边的凹槽。

5.根据权利要求1所述的一种超声波式苎麻清洗除胶装置,其特征在于:所述清洗滚轮(6)的顶部从两支撑板(11)的间隙露出,并高于主动轮(32)与从动轮(33)的底边。

6.根据权利要求1所述的一种超声波式苎麻清洗除胶装置,其特征在于:所述主动轮(32)与从动轮(33)的尺寸相同,底部处于同一水平面上,且其底部均位于水箱(1)内,其顶部均位于机架(2)内。

7.根据权利要求1所述的一种超声波式苎麻清洗除胶装置,其特征在于:所述挤压滚轮(51)与所述主动轮(32)相抵,并在挤压滚轮(51)中间位置处轴向开设纵截面为圆角矩形的贯穿槽(511),转动轴(54)穿过贯穿槽(511),与机架(2)的内壁固接,在转动轴(54)靠近两侧的位置处开设一圈运行槽(541),预紧弹簧(52)的一端位于运行槽(541)内。

8.根据权利要求3所述的一种超声波式苎麻清洗除胶装置,其特征在于:所述转动轴(54)靠近其侧端的位置处开设凹槽(541),预紧弹簧(52)通过挂钩(521)与凹槽(541)连接。

9.根据权利要求1所述的一种超声波式苎麻清洗除胶装置,其特征在于:所述排麻挂钩(61)和压麻架(62)相匹配。

10.根据权利要求1所述的一种超声波式苎麻清洗除胶装置,其特征在于:所述主动轮电机(31)和清洗滚轮电机(42)的运行方向相反。



技术领域

本发明属于农业机械技术领域,具体为一种超声波式苎麻清洗除胶装置。



背景技术

众所周知,苎麻是我国古老的纺织品材料,苎麻纤维有“天然纤维之王”的美誉,是对一种生态友好的材料,苎麻在我国得到了大范围的流传与推广,苎麻的种植量也在不断增加,苎麻采摘下来之后,对苎麻麻株上剥下来的麻皮进行清洗和脱胶的工作,目前,在一些农村等地方,这些工作还主要为人工进行,而且从事这种低技术性的工作多为留守的老年人,工作效率极低。因此,设计一种纯机械结构,无污染、效率高的超声波式苎麻清洗除胶装置,十分必要。



发明内容

针对现有技术存在的问题,本发明提供一种超声波式苎麻清洗除胶装置,用于解决采用人工方式对苎麻进行清洗除胶时,效率低的问题。

为了实现以上目的,本发明通过以下技术方案予以实现:

一种超声波式苎麻清洗除胶装置,包括水箱、机架、苎麻传送装置、超声波清洗装置、挤压装置以及苎麻挂放装置,所述水箱的顶端固定连接机架,在所述水箱的内部固定安装有两个水平排列的支撑板,所述超声波清洗装置安装在两个支撑板的下部;所述苎麻传送装置安装在两个支撑板的上部,所述挤压装置安装在机架上,且挤压装置与苎麻传送装置相抵;所述苎麻挂放装置与苎麻传送装置活动连接;

所述超声波清洗装置包括超声波振子、清洗滚轮电机和清洗滚轮,超声波振子等距安装在所述支撑板的底面,清洗滚轮电机安装在水箱外表面,其驱动轴贯穿水箱对应两个支撑板的间隙位置与清洗滚轮连接。

进一步的,所述苎麻传送装置由主动轮电机、主动轮、从动轮和带有挂孔的传送带组成,

主动轮电机安装在机架的外表面靠近其一侧端位置处,且主动轮电机的输出轴贯穿机架与主动轮连接,在机架的另一端通过转轴连接从动轮,主动轮与从动轮通过传送带连接。

进一步的,所述挤压装置由挤压滚轮、预紧弹簧、连杆、转动轴组成,

所述挤压滚轮通过转动轴安装在机架的内部,连杆对称安装在机架的对应侧边,预紧弹簧的一端与转动轴连接,另一端与连杆连接。

进一步的,所述苎麻挂放装置由排麻装置和压麻架组成,排麻装置由一长方形板体的顶端中心位置处固接挂钩组成,并在长方形板体远离挂钩的一端开设排麻孔,压麻架为一U型板,并在U型板一侧边中间位置开设从其底边延伸至顶边的凹槽。

进一步的,所述清洗滚轮的顶部从两支撑板的间隙露出,并高于主动轮与从动轮的底边。

进一步的,所述主动轮与从动轮的尺寸相同,底部处于同一水平面上,且其底部均位于水箱内,其顶部均位于机架内。

进一步的,所述挤压滚轮与所述主动轮相抵,并在挤压滚轮中间位置处轴向开设纵截面为圆角矩形的贯穿槽,转动轴穿过贯穿槽,与机架的内壁固接,在转动轴靠近两侧的位置处开设一圈运行槽,预紧弹簧的一端位于运行槽内。

进一步的,所述转动轴靠近其侧端的位置处开设凹槽,预紧弹簧通过挂钩与凹槽连接。

进一步的,所述排麻挂钩和压麻架相匹配。

进一步的,所述主动轮电机和清洗滚轮电机的运行方向相反。

有益效果

与现有技术相比,本发明的有益效果是:

1、本发明通过苎麻挂放装置,将待清洗除胶的苎麻挂放在传送带上,随着传送带的运转,苎麻转至水箱内,在超声波振子和清洗滚轮的配合下,可将苎麻表面的胶质、杂物等清洗干净,提高了工作效率,降低了人工操作的劳动强度。

2、清洗干净的苎麻,随着传送带的转动,会转至挤压装置处,通过挤压滚轮的碾磨、挤压后,挤出苎麻表面残留的水分,操作人员通过取麻口取出苎麻挂放装置,取下苎麻,进行晾晒备用,减少了人工清洗苎麻后的晾晒时间,提高了效率。



附图说明

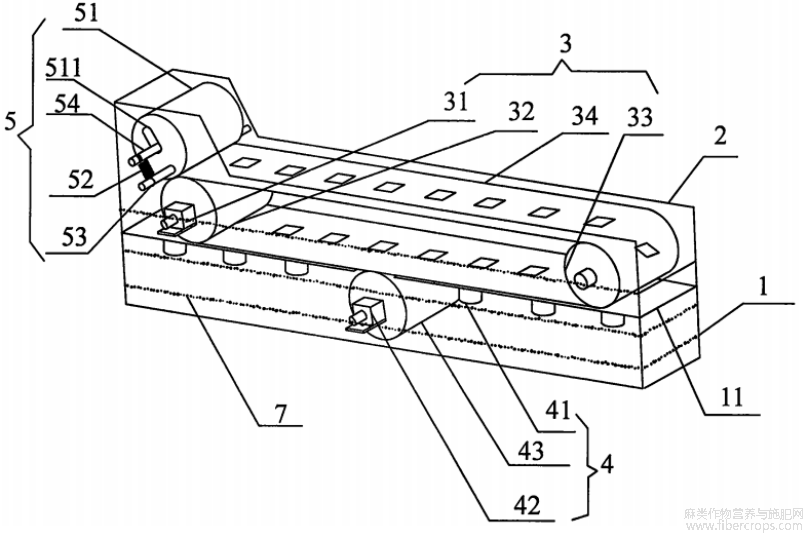

1为本发明的立体图;



1

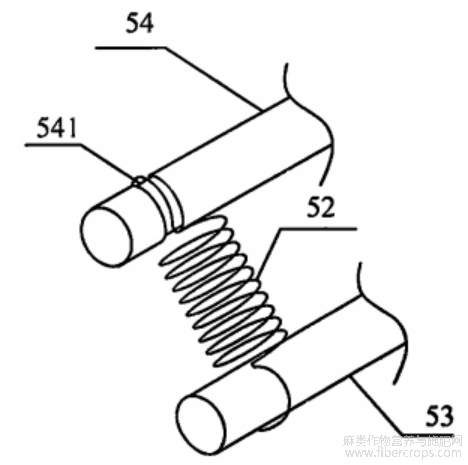

2为本发明连杆、预紧弹簧、转动轴连接状态示意图;



2

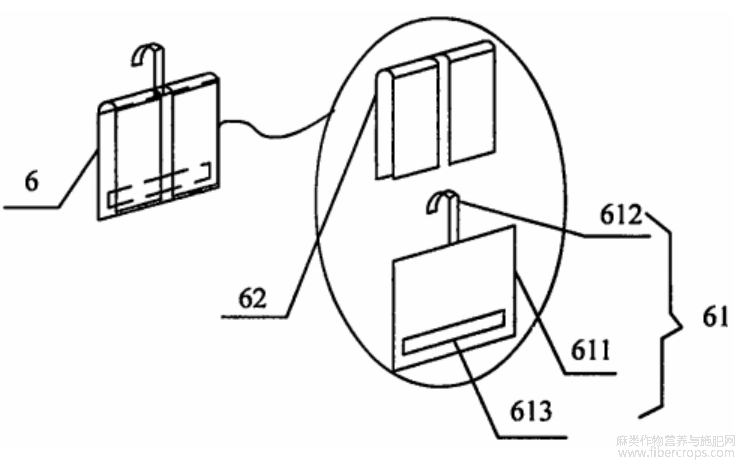

3为本发明苎麻挂放装置结构示意图;



3

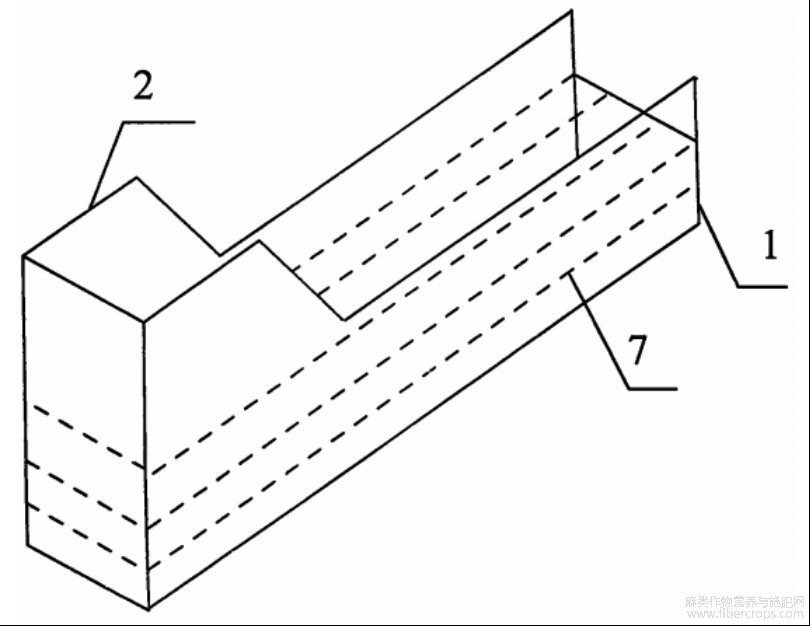

4为本发明水箱和机架结构示意图。



4

附图标记说明:1、水箱,11、支撑板,2、机架,3、苎麻传送装置,31、主动轮电机,32、主动轮,33、从动轮,34、传送带,4、超声波清洗装置,41、超声波振子,42、清洗滚轮电机,43、清洗滚轮、5、挤压装置,51、挤压滚轮,511、贯穿槽,52、预紧弹簧,53、连杆,54、转动轴,541、运行槽,6、苎麻挂放装置,61、排麻装置,611、长方形板体,612、挂钩,613、排麻孔,62、压麻架,7、水。



具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

请参阅图1?图4,一种超声波式苎麻清洗除胶装置,包括水箱1、机架2、苎麻传送装置3、超声波清洗装置4、挤压装置5以及苎麻挂放装置6,所述水箱1的顶端固定连接机架2,水箱1与机架2为一体结构,在所述水箱1的内部固定安装有两个水平排列的支撑板11,所述超声波清洗装置4安装在两个支撑板11的下部;所述苎麻传送装置3安装在两个支撑板11的上部,所述挤压装置5安装在机架2上,且挤压装置5与苎麻传送装置3相抵;所述苎麻挂放装置6与苎麻传送装置3活动连接;

所述超声波清洗装置包括超声波振子41、清洗滚轮电机42和清洗滚轮43,超声波振子41等距安装在所述支撑板11的底面,清洗滚轮电机42安装在水箱1外表面,其驱动轴贯穿水箱对应两个支撑板11的间隙位置与清洗滚轮43连接。

作为优选方案,更进一步的,所述苎麻传送装置3由主动轮电机31、主动轮32、从动轮33和带有挂孔的传送带34组成,

主动轮电机31安装在机架2的外表面靠近其一侧端位置处,且主动轮电机31的输出轴贯穿机架2与主动轮32连接,在机架2的另一端通过转轴连接从动轮33,主动轮32与从动轮33通过传送带34连接。

作为优选方案,更进一步的,所述挤压装置5由挤压滚轮51、预紧弹簧52、连杆53、转动轴54组成,

所述挤压滚轮51通过转动轴54安装在机架2的内部,连杆53对称安装在机架1的对应侧边,预紧弹簧52的一端与转动轴54连接,另一端与连杆53连接。

作为优选方案,更进一步的,所述苎麻挂放装置6由排麻装置61和压麻架62组成,排麻装置61由一长方形板体611的顶端中心位置处固接挂钩612组成,并在长方形板体远离挂钩的一端开设排麻孔613,压麻架62为一U型板,并在U型板一侧边中间位置开设从其底边延伸至顶边的凹槽。

作为优选方案,更进一步的,所述清洗滚轮6的顶部从两支撑板11的间隙露出,并高于主动轮32与从动轮33的底边。

作为优选方案,更进一步的,所述主动轮32与从动轮33的尺寸相同,底部处于同一水平面上,且其底部均位于水箱1内,其顶部均位于机架2内。

作为优选方案,更进一步的,所述挤压滚轮51与所述主动轮32相抵,并在挤压滚轮51中间位置处轴向开设纵截面为圆角矩形的贯穿槽511,转动轴54穿过贯穿槽511,与机架2的内壁固接,在转动轴54靠近两侧的位置处开设一圈运行槽541,预紧弹簧52的一端位于运行槽541内。

作为优选方案,更进一步的,所述转动轴54靠近其侧端的位置处开设凹槽541,预紧弹簧52通过挂钩521与凹槽541连接。

作为优选方案,更进一步的,所述排麻挂钩61和压麻架62相匹配。

作为优选方案,更进一步的,所述主动轮电机31和清洗滚轮电机42的运行方向相反。

工作原理:

1、将鲜苎麻均匀套在排麻孔613处,然后将压麻架62套在其外部,使挂钩612从压麻架62的顶端伸出,

2、将苎麻挂放装置6挂在传送带34的挂孔上,在主动轮电机31的驱动下,进入水箱1内的传送带34和支撑板11之间;

3、超声波振子41工作,利用水7的振动对苎麻进行清洗;

4、由清洗滚轮电机42的转动方向与苎麻的运动方向相反,当苎麻经过清洗滚轮43时,清洗滚轮43表面的刷毛对苎麻进行刷洗;

5、当苎麻挂放装置6运行到挤压装置5时,在预紧弹簧52预紧力的作用下,挤压滚轮51将压在经过的苎麻上,将其多余的水分排出;

6、接着苎麻挂放装置6随着传送带34继续运行,运行至机架2内时,取下苎麻挂放架6,将清洗完成后的苎麻从排麻装置61上取下,完成苎麻的清洗除胶工作。

本发明可有效地提高苎麻清洗除胶的效率,降低工人的劳动强度。

尽管已经示出和描述了本发明的实施例,对于本领域的普通技术员而言,可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本发明的范围由所附权利要求及其等同物限定。





文章摘自国家发明专利,一种超声波式苎麻清洗除胶装置发明人骆启良孙焕良蔡敏唐恒郭磊李国川申请号202410612665.1申请日2024.05.08
