摘  要：本发明公开了一种苎麻纺织针梳并条机的麻网集束装置，涉及苎麻纺织技术领域。该苎麻纺织针梳并条机的麻网集束装置，包括安装板、除杂机构、引风机组件、导向装置和固线装置，安装板的顶部固定安装有空心盒，空心盒的内部放置有集屑盒，集屑盒的一侧开设有透气槽，透气槽的内壁上固定安装有透气网。该苎麻纺织针梳并条机的麻网集束装置，通过固线装置、集束盒和金属盒盖的配合使用，在麻网集束前的穿线时，能够通过先扩大麻网的穿线空间，不受狭小空间限制后，便于将麻网穿过运输路径，再限制麻网的运输空间以进行导向，避免麻网穿线困难，提高了装置的准备效率，提升了装置的实用性。



技术要点

1.一种苎麻纺织针梳并条机的麻网集束装置，其特征在于，包括：

安装板（1），其顶部固定安装有空心盒（2），空心盒（2）的内部放置有集屑盒（3），集屑盒（3）的一侧开设有透气槽，透气槽的内壁上固定安装有透气网（4）；

除杂机构（7），其设置于空心盒（2）的顶部，除杂机构（7）用于清理线束上的棉屑与灰尘等杂质；

引风机组件（6），其设置于空心盒（2）的一侧外表面上，引风机组件（6）用于将通过除杂机构（7）清理的杂质进行收集；

导向装置（8），其设置于安装板（1）的顶部，导向装置（8）用于调节并导向线束的出线位置；

固线装置（5），其设置于安装板（1）的顶部，固线装置（5）包括底座（501）、A固线辊（502）、滑杆（503）、滑块（504）和B固线辊（505），安装板（1）的顶部固定安装有底座（501），底座（501）的两侧内壁之间转动安装有A固线辊（502），底座（501）的顶部固定安装有至少为两组的滑杆（503），底座（501）的正上方设置有两组滑块（504），两组滑块（504）均活动套设于对应的两组滑杆（503）上，两组滑块（504）之间转动安装有B固线辊（505）。

2.根据权利要求1所述的一种苎麻纺织针梳并条机的麻网集束装置，其特征在于：所述固线装置（5）还包括A弹簧（506）和定位凸轮（507），每组滑杆（503）上均套设有一组A弹簧（506），每组A弹簧（506）的一端均与底座（501）的顶部固定连接，每组A弹簧（506）的另一端均与对应的滑块（504）固定连接，底座（501）的两侧外表面均转动安装有一组定位凸轮（507），两组滑块（504）的底部均开设有一组弧形缺口，A固线辊（502）的外表面与B固线辊（505）的外表面相贴合，A固线辊（502）和B固线辊（505）上均开设有至少为两组且相对应的固线槽。

3.根据权利要求2所述的一种苎麻纺织针梳并条机的麻网集束装置，其特征在于：所述引风机组件（6）包括出风管（601）、支撑板（602）、A电机（603）和风扇（604），空心盒（2）的一侧外表面固定安装有出风管（601），出风管（601）的内壁之间固定安装有支撑板（602），支撑板（602）的一侧外表面固定安装有A电机（603），支撑板（602）的另一侧外表面转动安装有风扇（604），A电机（603）的转轴与风扇（604）传动连接，出风管（601）的一端与空心盒（2）的内部相通。

4.根据权利要求3所述的一种苎麻纺织针梳并条机的麻网集束装置，其特征在于：所述除杂机构（7）包括U型支撑架（701）、螺纹转柄（702）、吊板（703）、刮刀（704）、延伸杆（705）、卡块（706）、B弹簧（707）和限位杆（708），安装板（1）的顶部固定安装有U型支撑架（701），U型支撑架（701）的顶部螺纹安装有螺纹转柄（702），螺纹转柄（702）的一端转动安装有吊板（703），吊板（703）的正下方设置有刮刀（704），刮刀（704）的顶部固定安装有两组延伸杆（705），两组延伸杆（705）的一端均贯穿吊板（703）延伸至吊板（703）的正上方并固定安装有一组卡块（706），两组延伸杆（705）上均套设有一组B弹簧（707），两组B弹簧（707）的一端均与吊板（703）的顶部固定连接，两组B弹簧（707）的另一端均与对应的卡块（706）固定连接，U型支撑架（701）的两侧均开设有一组限位槽，刮刀（704）的两侧外表面均固定安装有一组限位杆（708），两组限位杆（708）的一端均通过对应的限位槽延伸至U型支撑架（701）的两侧外。

5.根据权利要求4所述的一种苎麻纺织针梳并条机的麻网集束装置，其特征在于：所述导向装置（8）包括固定框（801）、B电机（802）、丝杠（803）、固定杆（804）、活动块（805）、安装框架（806）、液压杆（807）和导向环（808），安装板（1）的顶部固定安装有固定框（801），固定框（801）的一侧外表面固定安装有B电机（802），固定框（801）的两侧内壁之间转动安装有丝杠（803），固定框（801）的两侧内壁之间固定安装有固定杆（804），丝杠（803）上螺纹安装有活动块（805），活动块（805）活动套设于固定杆（804）上，活动块（805）的底部固定安装有安装框架（806），安装框架（806）的内侧顶部与内侧底部之间固定安装有液压杆（807），液压杆（807）的自由端贯穿安装框架（806）的底部并固定安装有导向环（808）。

6.根据权利要求5所述的一种苎麻纺织针梳并条机的麻网集束装置，其特征在于：所述安装板（1）的正上方设置有集束盒（9），集束盒（9）的底部与安装板（1）的顶部之间固定安装有至少为两组的支撑腿（10），集束盒（9）的顶部铰接安装有金属盒盖（11），集束盒（9）的顶部固定安装有磁铁（12）。

7.根据权利要求6所述的一种苎麻纺织针梳并条机的麻网集束装置，其特征在于：所述集屑盒（3）的前侧外表面固定安装有把手（13）。

8.根据权利要求7所述的一种苎麻纺织针梳并条机的麻网集束装置，其特征在于：所述安装板（1）的正上方设置有穿线环（14），穿线环（14）的外表面固定安装有两组支撑杆（15），两组支撑杆（15）的一端均固定安装于安装板（1）的顶部。

9.根据权利要求8所述的一种苎麻纺织针梳并条机的麻网集束装置，其特征在于：所述空心盒（2）的顶部开设有至少为两组的进屑槽。

10.根据权利要求9所述的一种苎麻纺织针梳并条机的麻网集束装置，其特征在于：所述安装板（1）上开设有至少为两组的螺栓孔（16）。



技术领域

本发明涉及苎麻纺织技术领域，特别涉及一种苎麻纺织针梳并条机的麻网集束装置。



背景技术

公开号为CN217922472U的申请文件公开了一种纺织并条机用线束集束装置，包括底板，所述底板上端面一侧两端均固定连接有立柱，两个所述立柱的内壁均转动连接有两个支撑杆，两个所述支撑杆的外壁中端均固定连接有滚筒，所述底板的上端面固定连接有棉纱束紧板，所述棉纱束紧板的上端面中部一侧转动连接有传动轴，所述传动轴的外壁中端固定连接有转轮，所述棉纱束紧板上端面中部一侧固定连接有固定块，所述固定块的上端面固定连接有集束杆，所述底板的上端面中部远离转轮的一侧固定连接有支撑块，通过在该装置增加的多个机构，使得该装置可以对工作时产生的细小的棉纱碎屑以及灰尘可以及时的清除，提高该装置的实用性。

在苎麻纺织的作业中，也需要使用到针梳并条机上的集束装置对苎麻纤维(麻网)进行集束，但是上述装置上对多个纤维进行集束的凹槽的空间大小固定，即在对纤维集束前，需要先将众多纤维一端逐个穿过狭隘的凹槽，既受到空间限制，使得工作人员不方便操作，还增加了集束前的准备时间，降低了集束效率，同时，上述装置在将纤维上的棉屑以及灰尘清理过后，棉屑以及灰尘这种杂质均散落各处，未曾收集，造成装置以及环境受到污染，事后还需打理清扫起来，增加了工作人员的劳动强度，不仅如此，上述装置对于最终将纤维集束后而成的线束的出线位置不可调节，即线束最终只能够往固定方向移出，不够灵活，不便根据需要与收线位置相匹配，导向作用差，为此，我们提出一种苎麻纺织针梳并条机的麻网集束装置。



发明内容

本发明的目的在于提供一种苎麻纺织针梳并条机的麻网集束装置，能够解决现有部分装置不便于在集束前进行穿线工作、不能够对纤维上掉落的棉屑以及灰尘进行有效处理以及不便于灵活调节线束的出线位置的问题。

为实现上述目的，本发明提供如下技术方案：一种苎麻纺织针梳并条机的麻网集束装置，包括：

安装板，其顶部固定安装有空心盒，空心盒的内部放置有集屑盒，集屑盒的一侧开设有透气槽，透气槽的内壁上固定安装有透气网；

除杂机构，其设置于空心盒的顶部，除杂机构用于清理线束上的棉屑与灰尘等杂质；

引风机组件，其设置于空心盒的一侧外表面上，引风机组件用于将通过除杂机构清理的杂质进行收集；

导向装置，其设置于安装板的顶部，导向装置用于调节并导向线束的出线位置；

固线装置，其设置于安装板的顶部，固线装置包括底座、A固线辊、滑杆、滑块和B固线辊，安装板的顶部固定安装有底座，底座的两侧内壁之间转动安装有A固线辊，底座的顶部固定安装有至少为两组的滑杆，底座的正上方设置有两组滑块，两组滑块均活动套设于对应的两组滑杆上，两组滑块之间转动安装有B固线辊。

优选的，所述固线装置还包括A弹簧和定位凸轮，每组滑杆上均套设有一组A弹簧，每组A弹簧的一端均与底座的顶部固定连接，每组A弹簧的另一端均与对应的滑块固定连接，底座的两侧外表面均转动安装有一组定位凸轮，两组滑块的底部均开设有一组弧形缺口，A固线辊的外表面与B固线辊的外表面相贴合，A固线辊和B固线辊上均开设有至少为两组且相对应的固线槽。

优选的，所述引风机组件包括出风管、支撑板、A电机和风扇，空心盒的一侧外表面固定安装有出风管，出风管的内壁之间固定安装有支撑板，支撑板的一侧外表面固定安装有A电机，支撑板的另一侧外表面转动安装有风扇，A电机的转轴与风扇传动连接，出风管的一端与空心盒的内部相通。

优选的，所述除杂机构包括U型支撑架、螺纹转柄、吊板、刮刀、延伸杆、卡块、B弹簧和限位杆，安装板的顶部固定安装有U型支撑架，U型支撑架的顶部螺纹安装有螺纹转柄，螺纹转柄的一端转动安装有吊板，吊板的正下方设置有刮刀，刮刀的顶部固定安装有两组延伸杆，两组延伸杆的一端均贯穿吊板延伸至吊板的正上方并固定安装有一组卡块，两组延伸杆上均套设有一组B弹簧，两组B弹簧的一端均与吊板的顶部固定连接，两组B弹簧的另一端均与对应的卡块固定连接，U型支撑架的两侧均开设有一组限位槽，刮刀的两侧外表面均固定安装有一组限位杆，两组限位杆的一端均通过对应的限位槽延伸至U型支撑架的两侧外。

优选的，所述导向装置包括固定框、B电机、丝杠、固定杆、活动块、安装框架、液压杆和导向环，安装板的顶部固定安装有固定框，固定框的一侧外表面固定安装有B电机，固定框的两侧内壁之间转动安装有丝杠，固定框的两侧内壁之间固定安装有固定杆，丝杠上螺纹安装有活动块，活动块活动套设于固定杆上，活动块的底部固定安装有安装框架，安装框架的内侧顶部与内侧底部之间固定安装有液压杆，液压杆的自由端贯穿安装框架的底部并固定安装有导向环。

优选的，所述安装板的正上方设置有集束盒，集束盒的底部与安装板的顶部之间固定安装有至少为两组的支撑腿，集束盒的顶部铰接安装有金属盒盖，集束盒的顶部固定安装有磁铁，达到了便于将集束盒打开对麻网进行穿线并集束的效果。

优选的，所述集屑盒的前侧外表面固定安装有把手。

优选的，所述安装板的正上方设置有穿线环，穿线环的外表面固定安装有两组支撑杆，两组支撑杆的一端均固定安装于安装板的顶部，达到了能够对线束进行进一步定位的效果。

优选的，所述空心盒的顶部开设有至少为两组的进屑槽，达到了便于将杂质集中收集至集屑盒内的效果。

优选的，所述安装板上开设有至少为两组的螺栓孔，达到了能够便于将安装板安装至针梳并条机上的效果。

与现有技术相比，本发明的有益效果是：

(1)、该苎麻纺织针梳并条机的麻网集束装置，通过固线装置、集束盒和金属盒盖的配合使用，在麻网集束前的穿线时，能够通过先扩大麻网的穿线空间，不受狭小空间限制后，便于将麻网穿过运输路径，再限制麻网的运输空间以进行导向，避免麻网穿线困难，解决了现有部分装置上对多个纤维进行集束的凹槽的空间大小固定，即在对纤维集束前，需要先将众多纤维一端逐个穿过狭隘的凹槽，既受到空间限制，使得工作人员不方便操作，还增加了集束前的准备时间，降低了集束效率的问题，提高了装置的准备效率，提升了装置的实用性。

(2)、该苎麻纺织针梳并条机的麻网集束装置，通过空心盒、集屑盒、透气网、引风机组件和除杂机构的配合使用，一方面能够对集束后的麻网统一进行除毛并去杂，提高麻网集束后的品质，另一方面还能够将去除后的杂质进行集中收集，避免散落各处造成污染，解决了现有部分装置在将纤维上的棉屑以及灰尘清理过后，棉屑以及灰尘这种杂质均散落各处，未曾收集，造成装置以及环境受到污染，事后还需打理清扫起来，增加了工作人员的劳动强度的问题，提高了装置的环保性，有利于装置的推广和使用。

(3)、该苎麻纺织针梳并条机的麻网集束装置，通过导向装置、穿线环和支撑杆的配合使用，能够将麻网集束而成的线束，调节至所需出线位置，能够根据需要将其导向至相匹配位置，解决了现有部分装置对于最终将纤维集束后而成的线束的出线位置不可调节，即线束最终只能够往固定方向移出，不够灵活，不便根据需要与收线位置相匹配，导向作用差的问题，保证了装置的使用效果。



附图说明

下面结合附图和实施例对本发明进一步地说明：

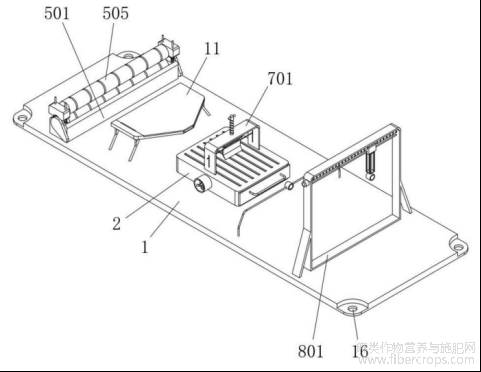

图1为本发明的正视立体图；

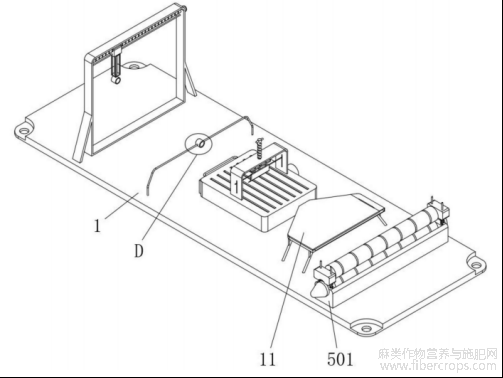

图2为本发明的后视立体图；

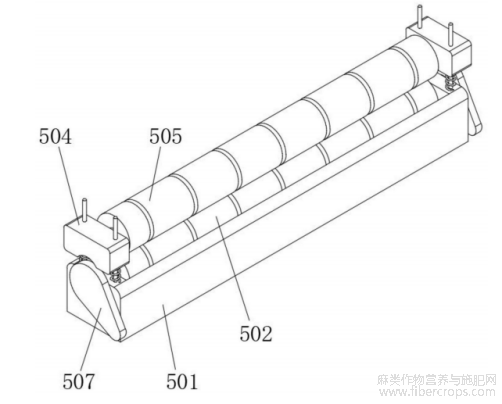

图3为本发明的固线装置立体图；

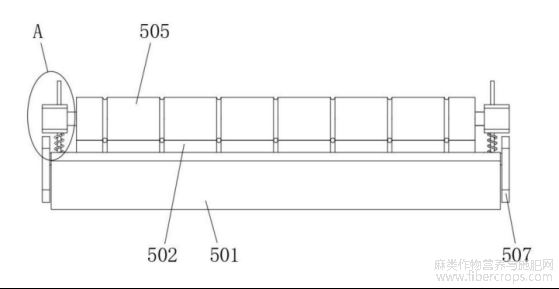

图4为本发明的固线装置正视图；



图5为本发明的集束盒立体图；

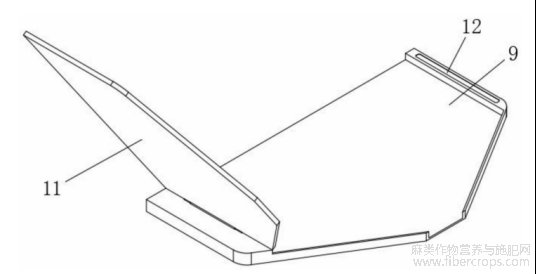

图6为本发明的集束盒打开状态立体图；



图7为本发明的空心盒立体图；



图8为本发明的空心盒正视图；



图9为本发明的集屑盒立体图；

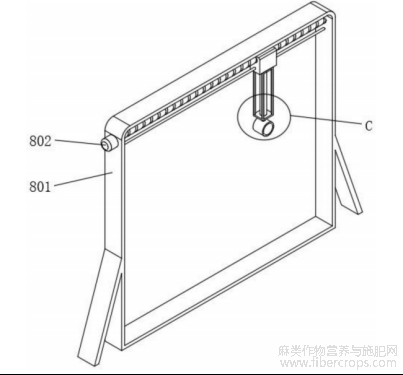

图10为本发明的导向装置立体图；

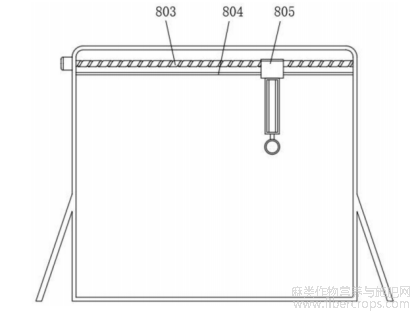

图11为本发明的导向装置正视图；

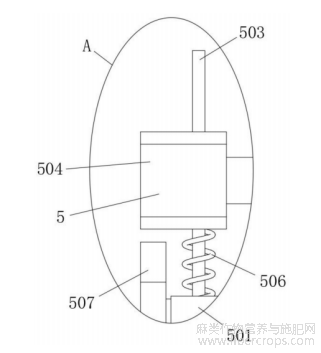

图12为本发明的A部位放大图；



图13为本发明的B部位放大图；

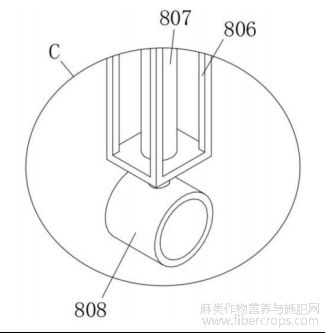

图14为本发明的C部位放大图；



图15为本发明的D部位放大图；

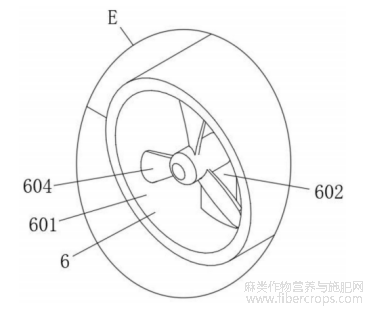

图16为本发明的E部位放大图。



附图标记：1、安装板；2、空心盒；3、集屑盒；4、透气网；5、固线装置；501、底座；502、A固线辊；503、滑杆；504、滑块；505、B固线辊；506、A弹簧；507、定位凸轮；6、引风机组件；

601、出风管；602、支撑板；603、A电机；604、风扇；7、除杂机构；701、U型支撑架；702、螺纹转柄；703、吊板；704、刮刀；705、延伸杆；706、卡块；707、B弹簧；708、限位杆；8、导向装置；801、固定框；802、B电机；803、丝杠；804、固定杆；805、活动块；806、安装框架；807、液压杆；808、导向环；9、集束盒；10、支撑腿；11、金属盒盖；12、磁铁；13、把手；14、穿线环；15、支撑杆；16、螺栓孔。



具体实施方式

请参阅图1-16，本发明提供一种技术方案：一种苎麻纺织针梳并条机的麻网集束装置，包括安装板1、除杂机构7、引风机组件6、导向装置8和固线装置5，安装板1的顶部固定安装有空心盒2，空心盒2的内部放置有集屑盒3，集屑盒3的一侧开设有透气槽，透气槽的内壁上固定安装有透气网4，除杂机构7设置于空心盒2的顶部，除杂机构7用于清理线束上的棉屑与灰尘等杂质，引风机组件6设置于空心盒2的一侧外表面上，引风机组件6用于将通过除杂机构7清理的杂质进行收集，导向装置8设置于安装板1的顶部，导向装置8用于调节并导向线束的出线位置，安装板1的正上方设置有集束盒9，集束盒9的底部与安装板1的顶部之间固定安装有至少为两组的支撑腿10，集束盒9的顶部铰接安装有金属盒盖11，集束盒9的顶部固定安装有磁铁12，集屑盒3的前侧外表面固定安装有把手13，安装板1的正上方设置有穿线环14，穿线环14的外表面固定安装有两组支撑杆15，两组支撑杆15的一端均固定安装于安装板1的顶部，空心盒2的顶部开设有至少为两组的进屑槽，安装板1上开设有至少为两组的螺栓孔16；

固线装置5设置于安装板1的顶部，固线装置5包括底座501、A固线辊502、滑杆503、滑块504和B固线辊505，安装板1的顶部固定安装有底座501，底座501的两侧内壁之间转动安装有A固线辊502，底座501的顶部固定安装有至少为两组的滑杆503，底座501的正上方设置有两组滑块504，两组滑块504均活动套设于对应的两组滑杆503上，两组滑块504之间转动安装有B固线辊505。

固线装置5还包括A弹簧506和定位凸轮507，每组滑杆503上均套设有一组A弹簧506，每组A弹簧506的一端均与底座501的顶部固定连接，每组A弹簧506的另一端均与对应的滑块504固定连接，底座501的两侧外表面均转动安装有一组定位凸轮507，两组滑块504的底部均开设有一组弧形缺口，A固线辊502的外表面与B固线辊505的外表面相贴合，A固线辊502和B固线辊505上均开设有至少为两组且相对应的固线槽，在固线装置5、集束盒9和金属盒盖11的配合作用下，在麻网集束前的穿线时，能够通过先扩大麻网的穿线空间，不受狭小空间限制后，便于将麻网穿过运输路径，再限制麻网的运输空间以进行导向，避免麻网穿线困难，提高了装置的准备效率，提升了装置的实用性。

引风机组件6包括出风管601、支撑板602、A电机603和风扇604，空心盒2的一侧外表面固定安装有出风管601，出风管601的内壁之间固定安装有支撑板602，支撑板602的一侧外表面固定安装有A电机603，支撑板602的另一侧外表面转动安装有风扇604，A电机603的转轴与风扇604传动连接，出风管601的一端与空心盒2的内部相通。

除杂机构7包括U型支撑架701、螺纹转柄702、吊板703、刮刀704、延伸杆705、卡块706、B弹簧707和限位杆708，安装板1的顶部固定安装有U型支撑架701，U型支撑架701的顶部螺纹安装有螺纹转柄702，螺纹转柄702的一端转动安装有吊板703，吊板703的正下方设置有刮刀704，刮刀704的顶部固定安装有两组延伸杆705，两组延伸杆705的一端均贯穿吊板703延伸至吊板703的正上方并固定安装有一组卡块706，两组延伸杆705上均套设有一组B弹簧707，两组B弹簧707的一端均与吊板703的顶部固定连接，两组B弹簧707的另一端均与对应的卡块706固定连接，U型支撑架701的两侧均开设有一组限位槽，刮刀704的两侧外表面均固定安装有一组限位杆708，两组限位杆708的一端均通过对应的限位槽延伸至U型支撑架701的两侧外，在空心盒2、集屑盒3、透气网4、引风机组件6和除杂机构7的配合作用下，一方面能够对集束后的麻网统一进行除毛并去杂，提高麻网集束后的品质，另一方面还能够将去除后的杂质进行集中收集，避免散落各处造成污染，提高了装置的环保性，有利于装置的推广和使用。

导向装置8包括固定框801、B电机802、丝杠803、固定杆804、活动块805、安装框架806、液压杆807和导向环808，安装板1的顶部固定安装有固定框801，固定框801的一侧外表面固定安装有B电机802，固定框801的两侧内壁之间转动安装有丝杠803，固定框801的两侧内壁之间固定安装有固定杆804，丝杠803上螺纹安装有活动块805，活动块805活动套设于固定杆804上，活动块805的底部固定安装有安装框架806，安装框架806的内侧顶部与内侧底部之间固定安装有液压杆807，液压杆807的自由端贯穿安装框架806的底部并固定安装有导向环808，在导向装置8、穿线环14和支撑杆15的配合作用下，能够将麻网集束而成的线束，调节至所需出线位置，能够根据需要将其导向至相匹配位置，保证了装置的使用效果。

工作原理：将安装板1通过螺栓孔16安装至针梳并条机上对应位置，在对麻网进行集束前，先对各个麻网进行穿线以确定运输位置，首先，转动两组定位凸轮507，使其顶起并撑住对应的滑块504，通过卡在滑块504上的弧形缺口进行固定，两组滑块504在滑杆503上同步上滑带动B固线辊505上移，B固线辊505与A固线辊502分离，两者之间隔出较大空隙，使用者将麻线的一端通过空隙直接穿过A固线辊502和B固线辊505之间，并将穿线路径卡在A固线辊502上的固线槽上，将两组定位凸轮507转动复位后，在A弹簧506的回弹作用下，两组滑块504便下移带动B固线辊505再次贴合A固线辊502，将麻网限制于固线槽内，接着，打开金属盒盖11，直接将麻网再穿过集束盒9内，并关上金属盒盖11进行扣压，麻网通过集束盒9实现汇聚并集束，将集束后而成的线束再越过空心盒2的正上方并贴合刮刀704底部，依次穿过穿线环14和导向环808实现整个麻网的穿线准备，接着开始集束运输时，控制B电机802启动带动丝杠803转动，丝杠803带动其上的活动块805左右移动，并控制液压杆807的自由端移动带动导向环808上下移动，以调节导向环808将线束导出的位置，并转动螺纹转柄702，带动刮刀704上下移动控制其与线束贴合的力度，在线束传输时，刮刀704将线束上的棉屑以及灰尘等杂质刮落，与此同时，A电机603会启动带动风扇604转动，通过出风管601在空心盒2内形成负压，将杂质通过进屑槽收集至集屑盒3内，以实现麻网集束过程中的工作，在完成集束后，抽出集屑盒3清理收集的杂质即可。

上面结合附图对本发明实施例作了详细说明，但是本发明不限于上述实施例，在所述技术领域普通技术人员所具备的知识范围内，还可以在不脱离本发明宗旨的前提下作出各种变化。





文章摘自国家发明专利，一种苎麻纺织针梳并条机的麻网集束装置，发明人：秦大祥，丁禹皓，谢世仁，申请号：202311756879.8，申请日：2023.12.20
