摘  要：本发明公开了一种红麻收割机的拼接式底盘，其底架的一侧铰接设置连接架，连接架的远端具有一卡孔，卡孔套设于红麻收割机机身主体侧边相对应的卡柱处；底架由横杆和竖杆纵横连接形成若干个正方形的安装外框架，拼接单元与安装外框架对应进行安装，拼接单元中设置处理单元；拼接单元包括方形底框和设置于方形底框下部的安装内框架，安装内框架与安装外框架相匹配进行对应嵌合，方形底框支撑于安装外框架上部，组成安装外框架的横杆和竖杆上水平贯穿设置有安装孔，安装内框架对应安装孔的位置水平贯穿设置有横置的腰型孔，安装孔和腰型孔处安装紧固件完成结构锁定。本发明可组装不同功能的处理单元，进而可用于不同作物的收割处理操作。



权利要求书

1.一种红麻收割机的拼接式底盘，包括底架(1)，其特征在于：所述底架(1)的一侧铰接设置连接架(3)，所述连接架(3)的远端具有一卡孔(31)，所述卡孔(31)用于从上至下套设于红麻收割机机身主体侧边相对应的卡柱(0)处；所述底架(1)下部设置用于支撑底架(1)进行行进的轮体(4)；所述底架(1)由若干横杆(11)和竖杆(12)纵横连接形成若干个正方形的安装外框架(2)，所述底架(1)上部进行不同处理单元的安装，处理单元设置于拼接单元(5)中，所述拼接单元(5)与安装外框架(2)对应进行安装；所述拼接单元(5)包括方形底框(51)和设置于方形底框(51)下部的安装内框架(52)，所述安装内框架(52)的外围尺寸与安装外框架(2)的内围尺寸相匹配进行对应嵌合，所述方形底框(51)支撑于安装外框架(2)上部，组成安装外框架(2)的横杆(11)和竖杆(12)上水平贯穿设置有安装孔(21)，所述安装内框架(52)对应安装孔(21)的位置水平贯穿设置有横置的腰型孔(521)，通过在对应的安装孔(21)和腰型孔(521)处安装紧固件(6)完成结构锁定。

2.根据权利要求1所述的一种红麻收割机的拼接式底盘，其特征在于：组成安装外框架(2)的每根横杆(11)和竖杆(12)上间隔设置23个的安装孔(21)，所述安装内框架(52)上的腰型孔(521)与安装孔(21)位置对应设置。

3.根据权利要求1或2所述的一种红麻收割机的拼接式底盘，其特征在于：所述方形底框(51)的下部设置有可形变的支撑垫(511)，所述方形底框(51)支撑于安装外框架(2)上部时支撑垫(511)形变压缩。

4.根据权利要求1或2所述的一种红麻收割机的拼接式底盘，其特征在于：所述拼接单元(5)还包括竖架(53)和上框(54)，所述竖架(53)的下端设置于方形底框(51)的四角，上端连接上框(54)的四角，进而形成一个立方体空间，处理单元容纳于立方体空间中；所述竖架(53)上水平贯穿设置有竖置的腰型孔(521)，相邻的拼接单元(5)通过竖架(53)上的腰型孔(521)穿设紧固件(6)进行相互锁定。

5.根据权利要求4所述的一种红麻收割机的拼接式底盘，其特征在于：竖架(53)上的腰型孔(521)在竖架(53)的长度方向上间隔设置23个。

6.根据权利要求4所述的一种红麻收割机的拼接式底盘，其特征在于：所述拼接单元(5)还包括弹性配合块(55)，所述弹性配合块(55)设置于相邻的竖架(53)之间，所述弹性配合块(55)上设置有供紧固件(6)穿设的穿孔(551)，所述弹性配合块(55)通过形变过盈配合卡于相邻的竖架(53)之间，并且穿孔(551)对应至相邻竖架(53)的腰型孔(521)处，进行紧固件(6)的穿设安装。

7.根据权利要求1或2所述的一种红麻收割机的拼接式底盘，其特征在于：所述连接架(3)在底架(1)的一侧设置为前后的两组。

8.根据权利要求1或2所述的一种红麻收割机的拼接式底盘，其特征在于：所述卡柱(0)设置为半球形，所述卡孔(31)的内径与卡柱(0)的最大外径处相适配，所述卡孔(31)套于卡柱(0)到位时，卡孔(31)底端位于卡柱(0)的最大外径处，且连接架(3)保持水平状态。

9.根据权利要求8所述的一种红麻收割机的拼接式底盘，其特征在于：所述红麻收割机机身主体在卡柱(0)的外周边设置有弹性垫体(01)，所述连接架(3)置于弹性垫体(01)上进行弹性支撑。



技术领域

本发明涉及一种农业机械设备，更具体的说是一种红麻收割机的拼接式底盘。



背景技术

红麻是锦葵科、木槿属一年生或多年生草本植物，茎秆笔直，高3米左右，粗2厘米左右。红麻的种植区域广泛，对于小范围种植的种植者来说，可能还会在自身的田地中同时种植其他作物，单台专用的红麻收割机对于该类使用者来说，性价比就比较低，这就需要红麻收割机可以兼顾其他作物的收割，而因作物性质的不同，对作物切割、收集、打捆等步骤的结构均不同，那么对这些不同的结构进行替换，而保留可以通用的收割机本体以及用于组装拼接的底盘，就是比较好的解决方式。本发明就是要设计一款应用在红麻收割机上的拼接式底盘，来实现不同对处理单元的组装使用。



发明内容

针对现有技术存在的不足，本发明的目的为提供一种红麻收割机的拼接式底盘，通过模块化的框架结构设计，便于进行结构的快速拼接拆装，可以根据需要组装处理单元来应用于不同作物的收割使用，且红麻收割机机身主体可以作为通用部分，大大降低对不同作物收割的机械成本。

为实现上述目的，本发明提供了如下技术方案：一种红麻收割机的拼接式底盘，包括底架，底架的一侧铰接设置连接架，连接架的远端具有一卡孔，卡孔用于从上至下套设于红麻收割机机身主体侧边相对应的卡柱处；底架下部设置用于支撑底架进行行进的轮体；底架由若干横杆和竖杆纵横连接形成若干个正方形的安装外框架，底架上部进行不同处理单元的安装，处理单元设置于拼接单元中，拼接单元与安装外框架对应进行安装；拼接单元包括方形底框和设置于方形底框下部的安装内框架，安装内框架的外围尺寸与安装外框架的内围尺寸相匹配进行对应嵌合，方形底框支撑于安装外框架上部，组成安装外框架的横杆和竖杆上水平贯穿设置有安装孔，安装内框架对应安装孔的位置水平贯穿设置有横置的腰型孔，通过在对应的安装孔和腰型孔处安装紧固件完成结构锁定。

作为一种改进，组成安装外框架的每根横杆和竖杆上间隔设置23个的安装孔，安装内框架上的腰型孔与安装孔位置对应设置。

作为一种改进，方形底框的下部设置有可形变的支撑垫，方形底框支撑于安装外框架上部时支撑垫形变压缩。

作为一种改进，拼接单元还包括竖架和上框，竖架的下端设置于方形底框的四角，上端连接上框的四角，进而形成一个立方体空间，处理单元容纳于立方体空间中；竖架上水平贯穿设置有竖置的腰型孔，相邻的拼接单元通过竖架上的腰型孔穿设紧固件进行相互锁定。

作为一种改进，竖架上的腰型孔在竖架的长度方向上间隔设置23个。

作为一种改进，拼接单元还包括弹性配合块，弹性配合块设置于相邻的竖架之间，弹性配合块上设置有供紧固件穿设的穿孔，弹性配合块通过形变过盈配合卡于相邻的竖架之间，并且穿孔对应至相邻竖架的腰型孔处，进行紧固件的穿设安装。

作为一种改进，连接架在底架的一侧设置为前后的两组。

作为一种改进，卡柱设置为半球形，卡孔的内径与卡柱的最大外径处相适配，卡孔套于卡柱到位时，卡孔底端位于卡柱的最大外径处，且连接架保持水平状态。

作为一种改进，红麻收割机机身主体在卡柱的外周边设置有弹性垫体，连接架置于弹性垫体上进行弹性支撑。

本发明的有益效果：

1、通过连接架令底架和收割机机身可进行拆分，进而可以灵活调整底架的规格，即可灵活选择具有不同数量安装外框架的底架，与收割机机身进行组装使用，满足不同作物的收割需求。

2、通过框架式的底架与上部的拼接单元配合，进行灵活的组装使用，可相适配的组装不同功能的处理单元，进而可用于不同作物的收割处理操作。

3、安装外框架和拼接单元通过标准的方形结构稳定的进行装配，并依靠孔结构进行多位置的锁定，保证结构稳定性。



附图说明

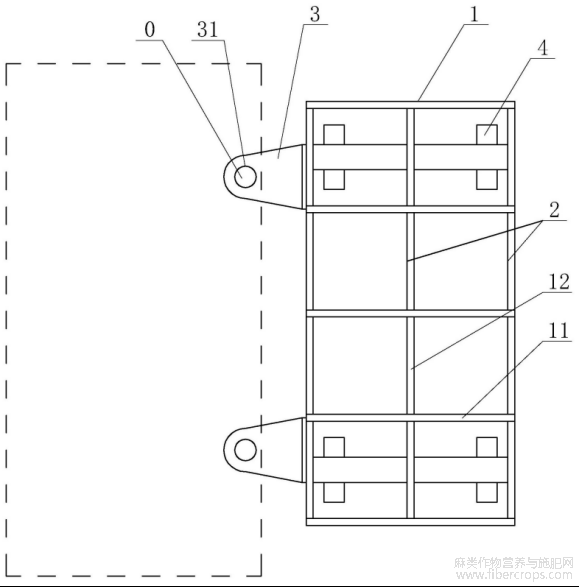

图1为本发明的俯视结构示意图。



图1

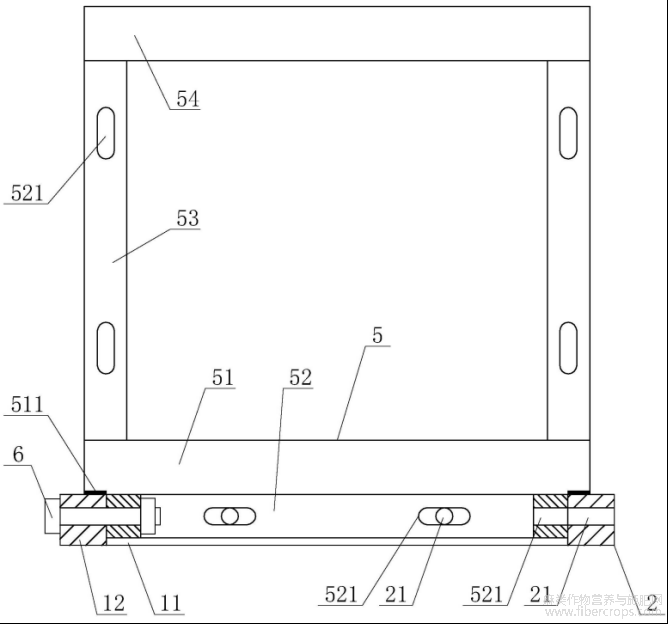

图2为本发明的底架和拼接单元的侧面剖视结构示意图。



图2

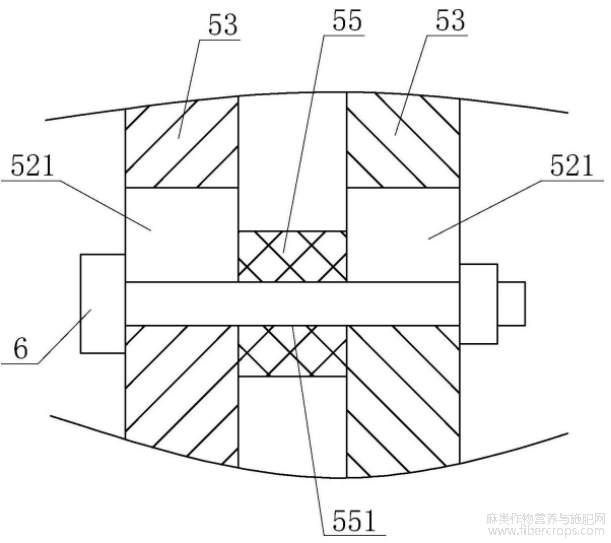

图3为本发明的竖架处的纵向剖视结构示意图。



图3

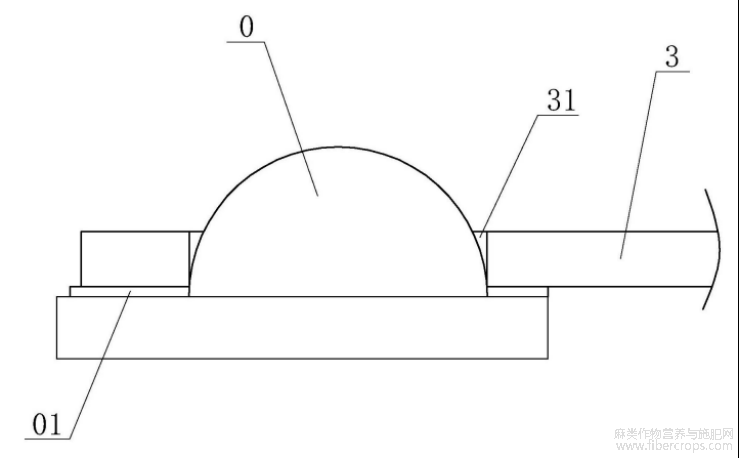

图4为本发明的连接架和与机身主体侧边的纵向剖视结构示意图。



图4



具体实施方式

以下结合附图对本发明的具体实施例做详细说明。

如图1、2、3、4所示，为本发明红麻收割机的拼接式底盘的具体实施例，其附图仅表达结构间的相互配合关系，具体结构的位置和大小比例均可根据实际产品情况进行合理调整，并不对本发明的保护范围产生局限的定义。

具体实施例包括底架1，底架1的一侧铰接设置连接架3，连接架3的远端具有一卡孔31，卡孔31用于从上至下套设于红麻收割机机身主体侧边相对应的卡柱0处；底架1下部设置用于支撑底架1进行行进的轮体4；底架1由若干横杆11和竖杆12纵横连接形成若干个正方形的安装外框架2，底架1上部进行不同处理单元的安装，处理单元设置于拼接单元5中，拼接单元5与安装外框架2对应进行安装；拼接单元5包括方形底框51和设置于方形底框51下部的安装内框架52，安装内框架52的外围尺寸与安装外框架2的内围尺寸相匹配进行对应嵌合，方形底框51支撑于安装外框架2上部，组成安装外框架2的横杆11和竖杆12上水平贯穿设置有安装孔21，安装内框架52对应安装孔21的位置水平贯穿设置有横置的腰型孔521，通过在对应的安装孔21和腰型孔521处安装紧固件6完成结构锁定。

本发明在使用时，红麻收割机机身主体可采用常规的可在田地行驶的收割机车辆，而在其一侧增设卡柱0，用于与连接架3进行可拆卸的连接。底架1根据所要收割的作物所需的处理单元大小或多少，设置所需数量的正方形的安装外框架2，以图1为例，处理单元需要使用到2*4的安装外框架2，那么选择2*4的安装外框架2，由铰接的连接架3与收割机机身主体上的卡柱0卡设连接，具体为连接架3上的卡孔31适配卡柱0套设于其上，底架1下方的轮体4供底架1随同收割机一同行进。处理单元根据大小和占用空间，可容纳于一个拼接单元5亦或是多个拼接单元5中，拼接单元5底部的安装内框架52适配的嵌合于横杆11和竖杆12围合成的安装外框架2内，然后方形底框51支撑于安装外框架2上部。为了避免结构过大带来的安装位置的细微偏移，用于紧固件6连接的孔结构设置为用于准确穿设定位的安装孔21，其在横杆11和竖杆12上，以及用于忽略误差的腰型孔521，其在安装内框架52上。如图2所示，安装内框架52嵌合于安装外框架2内后，腰型孔521对应到安装孔21，腰型孔521的横向宽度可忽略安装内框架52的横向误差，通过紧固件6例如螺栓螺母结构，可以简便的完成四条边的安装固定，进而令拼接单元5和底架1成为牢固的一体结构，各处理单元可在底架1完成后续连接进行使用；在需要更换处理单元时，进行拼接单元5和底架1的拆卸也比较简单，可实现功能的替换，应用于一些小面积耕作，应对不同作物自动化机械化收割时具有更好的性价比。

作为一种改进的具体实施方式，组成安装外框架2的每根横杆11和竖杆12上间隔设置23个的安装孔21，安装内框架52上的腰型孔521与安装孔21位置对应设置。

如图2所示，设置23个安装孔21，令多位置进行结构的锁定，进而提高结构间组装的强度和稳定性；且合适数量的锁定位置不会过度增加拆装的繁琐程度，进而达到稳定性和操作难度的平衡。

作为一种改进的具体实施方式，方形底框51的下部设置有可形变的支撑垫511，方形底框51支撑于安装外框架2上部时支撑垫511形变压缩。

如图2所示，方形底框51支撑于安装外框架2上部时，因拼接单元5还容纳有处理单元，整体的重量较重，会充分的压缩支撑垫511，进而保证方形底框51和安装外框架2的充分接触支撑状态；在完成方形底框51和安装外框架2的锁定后，不会出现方形底框51颤动的可能，整体一体性较好，从而保证了处理单元的布置稳定性。该支撑垫511可在下次组装时替换为新的，进而保证其物理性质。

作为一种改进的具体实施方式，拼接单元5还包括竖架53和上框54，竖架53的下端设置于方形底框51的四角，上端连接上框54的四角，进而形成一个立方体空间，处理单元容纳于立方体空间中；竖架53上水平贯穿设置有竖置的腰型孔521，相邻的拼接单元5通过竖架53上的腰型孔521穿设紧固件6进行相互锁定。

如图2、3所示，方形的上框54、四边的竖架53、以及方形底框51，围合成一个立方体的容纳空间，可用于处理单元的设置，对应结构更大的处理单元，可采用多个拼接单元5进行容纳，拼接单元5的侧边中间部分镂空，可便于处理单元的布置和相互对接。相邻的竖架53设置腰型孔521并通过紧固件6进行相互锁定，可以进一步提高结构间的强度和稳定性。

作为一种改进的具体实施方式，竖架53上的腰型孔521在竖架53的长度方向上间隔设置23个。

如图2所示，该长度方向即高度方向上设置23个安装孔21，令高度多位置上进行结构的锁定，进而提高结构间组装的强度和稳定性；且合适数量的锁定位置不会过度增加拆装的繁琐程度，进而达到稳定性和操作难度的平衡。

作为一种改进的具体实施方式，拼接单元5还包括弹性配合块55，弹性配合块55设置于相邻的竖架53之间，弹性配合块55上设置有供紧固件6穿设的穿孔551，弹性配合块55通过形变过盈配合卡于相邻的竖架53之间，并且穿孔551对应至相邻竖架53的腰型孔521处，进行紧固件6的穿设安装。

如图3所示，拼接单元5之间的间隙可能会带来结构间的不稳定性，进一步设置的弹性配合块55，在相邻的竖架53之间进行抵触限位，令相邻的竖架53在结构上形成相互的倚靠制约，使整体的强度和稳定性得到加强；弹性配合块55安装于腰型孔521所在位置，通过紧固件6穿设过穿孔551进行安装；弹性配合块55的尺寸可稍大于相邻竖架53之间的间距，通过稍微的形变卡于相邻的竖架53之间，达到结构的紧密抵触稳定。

作为一种改进的具体实施方式，连接架3在底架1的一侧设置为前后的两组。

如图1所示，前后两组连接架3适配较长的收割机以及底架1，实现前后结构的连接稳定。

作为一种改进的具体实施方式，卡柱0设置为半球形，卡孔31的内径与卡柱0的最大外径处相适配，卡孔31套于卡柱0到位时，卡孔31底端位于卡柱0的最大外径处，且连接架3保持水平状态。

如图4所示，卡孔31套于卡柱0处，此时连接架3保持水平状态，即底架1依靠轮体4支撑于地面保持水平，令其上的处理单元保持接近水平的状态进行工作；另一方面卡柱0设置为半球形，使卡孔31套于其上后在收割机和底架1进行行进时，连接架3具有一定的摆动灵活度，在保证卡柱0和卡孔31不会脱离的情况下，该摆动灵活度可适应田地地面的不平整的情况，减少卡柱0和卡孔31之间硬性限位带来的结构磨损。

作为一种改进的具体实施方式，红麻收割机机身主体在卡柱0的外周边设置有弹性垫体01，连接架3置于弹性垫体01上进行弹性支撑。

如图4所示，弹性垫体01的设置令连接架3在与机身主体发生摆动时，可进行结构间的缓冲，避免硬性的磕碰，从而减少结构磨损，延长使用寿命。

以上仅是本发明的优选实施方式，本发明的保护范围并不仅局限于上述实施例，凡属于本发明思路下的技术方案均属于本发明的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理前提下的若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。



文章摘自国家发明专利，一种红麻收割机的拼接式底盘，发明人：张彬，黄继承，田昆鹏，沐森林，孔凡婷，申请号：202410949394.9，申请日：2024.07.15
