摘 要：本申请涉及一种苎麻脱胶专用蒸煮装置，涉及苎麻加工领域，以解决苎麻脱胶效果较差、效率较低的问题，其包括蒸煮箱和若干蒸煮筒，所述蒸煮筒沿竖直方向设置于所述蒸煮箱的内部，蒸煮筒的顶部开设有开口，蒸煮筒的底部开设有若干导流孔，蒸煮箱内设置有用于收集导流孔流出胶体的收集机构。本申请具有对苎麻进行蒸煮加工时，打开蒸煮箱，将苎麻从蒸煮筒顶部开口处竖直放入蒸煮筒中，启动蒸煮箱对蒸煮筒内部的苎麻进行蒸煮脱胶，胶液从导流孔中流出，收集机构对导流孔流出的胶液进行收集，苎麻之间不会相互影响，输送带运动时通过驱动连接组件驱动蒸煮筒转动，从而使蒸煮筒内的苎麻角度变换，使苎麻蒸煮更加均匀，从而提高苎麻蒸煮脱胶的效果。
技术要点
1.一种苎麻脱胶专用蒸煮装置，其特征在于：包括蒸煮箱(1)和若干蒸煮筒(2)，所述蒸煮筒(2)沿竖直方向设置于所述蒸煮箱(1)的内部，所述蒸煮筒(2)的顶部开设有开口(21)，所述蒸煮筒(2)的底部开设有若干导流孔(22)，所述蒸煮箱(1)内设置有用于收集导流孔(22)流出胶体的收集机构(3)。
2.根据权利要求1所述的一种苎麻脱胶专用蒸煮装置，其特征在于：所述导流孔(22)处均设置有导流罩(23)，所述导流罩(23)的口径由靠近所述蒸煮筒(2)的一端向远离蒸煮的一端逐渐减小。
3.根据权利要求1所述的一种苎麻脱胶专用蒸煮装置，其特征在于：所述收集机构(3)包括输送带(31)、驱动电机(32)和两个转动辊(33)，两个所述转动辊(33)并列设置且均转动连接于所述蒸煮箱(1)的内壁上，所述输送带(31)套设于两组所述转动辊(33)之间，所述输送带(31)位于蒸煮筒(2)的下方，所述驱动电机(32)设置于所述蒸煮箱(1)上，其中一个所述转动辊(33)同轴设置于驱动电机(32)的输出轴上。
4.根据权利要求3所述的一种苎麻脱胶专用蒸煮装置，其特征在于：所述蒸煮筒(2)与所述蒸煮箱(1)之间相互转动连接，所述蒸煮筒(2)的转动轴线沿竖直设置，所述输送带(31)与所述蒸煮筒(2)之间设置有驱动连接组件(4)，所述输送带(31)通过驱动连接组件(4)驱动蒸煮筒(2)转动。
5.根据权利要求4所述的一种苎麻脱胶专用蒸煮装置，其特征在于：所述驱动连接组件(4)包括若干驱动杆(41)和连接杆(42)，若干所述驱动杆(41)沿所述输送带(31)的长度方向均匀设置于输送带(31)的一侧，若干所述连接杆(42)等距设置于所述蒸煮筒(2)的外壁上，所述输送带(31)转动带动驱动杆(41)与连接杆(42)抵接。
6.根据权利要求4所述的一种苎麻脱胶专用蒸煮装置，其特征在于：所述蒸煮筒(2)的底部转动连接有多组放置筒(5)，所述放置筒(5)的底部开设有若干排料孔(51)，所述放置筒(5)的转动轴线沿竖直方向设置，所述蒸煮筒(2)转动时驱动放置筒(5)发生转动。
7.根据权利要求6所述的一种苎麻脱胶专用蒸煮装置，其特征在于：所述蒸煮筒(2)同轴转动连接有挂置杆(11)，所述挂置杆(11)的另一端连接于所述蒸煮箱(1)上，所述放置筒(5)的外壁同轴线设置有齿环，所述挂置杆(11)上固定连接有与齿环相互啮合的齿轮(12)。
8.根据权利要求3所述的一种苎麻脱胶专用蒸煮装置，其特征在于：所述收集机构(3)还包括定位杆(34)、刮板(35)和收集筒(36)，所述定位杆(34)设置于所述蒸煮箱(1)的内壁上且与所述转动辊(33)相互平行，所述刮板(35)转动连接于所述定位杆(34)上，所述刮板(35)的一端与所述输送带(31)的外壁抵接，所述收集筒(36)设置于所述刮板(35)的底部。
9.根据权利要求8所述的一种苎麻脱胶专用蒸煮装置，其特征在于：所述刮板(35)与所述定位杆(34)之间设置有扭簧(37)，所述扭簧(37)用于驱动刮板(35)转动与所述输送带(31)抵接，所述刮板(35)的两侧均设置有挡板(38)，两个所述挡板(38)由靠近所述输送带(31)的一端向远离输送带(31)的一端相互靠近。
10.根据权利要求1所述的一种苎麻脱胶专用蒸煮装置的使用方法，其特征在于：包括如下步骤：
步骤一：打开蒸煮箱(1)，将苎麻依次放入蒸煮筒(2)中的放置筒(5)中；
步骤二：启动蒸煮箱(1)进行蒸煮，同时启动驱动电机(32)，驱动电机(32)驱动转动辊(33)和输送带(31)转动；
步骤三：输送带(31)转动带动驱动杆(41)转动，驱动杆(41)与连接杆(42)接触，进而驱动蒸煮筒(2)转动，蒸煮筒(2)转动使放置筒(5)转动，苎麻随放置筒(5)转动，使其受热更加均匀，提高蒸煮效果；
步骤四：苎麻蒸煮出的胶液从排料孔(51)中流出，进而从导流孔(22)和导流罩(23)中流至输送带(31)上，输送带(31)运动使胶液刮至刮板(35)上，进而流至收集筒(36)中，对胶液进行收集。
技术领域
本申请涉及苎麻加工的领域，尤其是涉及一种苎麻脱胶专用蒸煮装置。
技术背景
苎麻织物具有粗犷挺括、凉爽透气、吸湿散湿快、抗菌等特点，适合于夏季穿着。而苎麻纤维是韧皮纤维，存在于苎麻植物的韧皮部中。苎麻加工中包括扎把，装笼，脱胶，洗麻，漂洗，脱水，渍油，脱油水，抖麻，烘干等工艺步骤。由于苎麻纤维中含有由果胶、半纤维素和木质素组成的胶质，因此苎麻加工中脱胶步骤最为关键，并且脱胶工艺直接影响纤维的质量。
申请号为202121465495.7的中国实用新型公开了一种苎麻生产用蒸煮设备，包括包括其中一侧开口的箱体，设于所述箱体内的搅拌装置，以及蒸汽装置；所述搅拌装置包括水平设置的搅拌筒，以及驱动装置；所述搅拌筒包括同心设置且直径依次递减的第一搅拌筒，第二搅拌筒和第三搅拌筒；所述驱动装置用以驱动所述第二搅拌筒转动；所述蒸汽装置包括多件蒸汽管，以及与所述蒸汽管导通连接的蒸汽发生装置；所述蒸汽管侧壁设有多件蒸汽孔；所述蒸汽管设于所述第一搅拌筒内。该实用新型的苎麻生产用蒸煮设备，能够高效且均匀地蒸煮苎麻条，充分地使其脱胶。
现有相关技术中存在以下问题：苎麻在蒸煮时进行脱胶，胶体会从苎麻中渗出滴落，苎麻蒸煮时堆叠在第一搅拌筒和第二搅拌筒之间、第二搅拌筒和第三搅拌筒之间、以及第三搅拌筒内，靠近中间位置的苎麻中胶体流出后向外流动留至外侧的苎麻上，导致苎麻脱胶效果较差、效率较低。
发明内容
为了提高苎麻脱胶效果和效率，本申请提供一种苎麻脱胶专用蒸煮装置。
本申请提供的一种苎麻脱胶专用蒸煮装置,采用如下的技术方案：
一种苎麻脱胶专用蒸煮装置，包括蒸煮箱和若干蒸煮筒，所述蒸煮筒沿竖直方向设置于所述蒸煮箱的内部，所述蒸煮筒的顶部开设有开口，所述蒸煮筒的底部开设有若干导流孔，所述蒸煮箱内设置有用于收集导流孔流出胶体的收集机构。
通过采用上述技术方案，对苎麻进行蒸煮加工时，打开蒸煮箱，将苎麻从蒸煮筒顶部开口处竖直放入蒸煮筒中，启动蒸煮箱对蒸煮筒内部的苎麻进行蒸煮脱胶，胶液从导流孔中流出，收集机构对导流孔流出的胶液进行收集，苎麻之间不会相互影响，提高苎麻脱胶效果和效率。
可选的，所述导流孔处均设置有导流罩，所述导流罩的口径由靠近所述蒸煮筒的一端向远离蒸煮的一端逐渐减小。
通过采用上述技术方案，导流罩对胶体的流动进行导向，使导流孔中流出的胶液位置更加准确，从而使收集机构便于对胶体进行收集，避免胶体溅射造成污染和浪费。
可选的，所述收集机构包括输送带、驱动电机和两个转动辊，两个所述转动辊并列设置且均转动连接于所述蒸煮箱的内壁上，所述输送带套设于两组所述转动辊之间，所述输送带位于蒸煮筒的下方，所述驱动电机设置于所述蒸煮箱上，其中一个所述转动辊同轴设置于驱动电机的输出轴上。
通过采用上述技术方案，启动驱动电机驱动转动辊转动，转动辊转动带动输送带转动，当胶液流至输送带上，输送带能够对胶液进行输送，从而便于对胶液进行收集。
可选的，所述蒸煮筒与所述蒸煮箱之间相互转动连接，所述蒸煮筒的转动轴线沿竖直设置，所述输送带与所述蒸煮筒之间设置有驱动连接组件，所述输送带通过驱动连接组件驱动蒸煮筒转动。
通过采用上述技术方案，输送带运动时通过驱动连接组件驱动蒸煮筒转动，从而使蒸煮筒内的苎麻角度变换，使苎麻蒸煮更加均匀，从而提高苎麻蒸煮脱胶的效果。
可选的，所述驱动连接组件包括若干驱动杆和连接杆，若干所述驱动杆沿所述输送带的长度方向均匀设置于输送带的一侧，若干所述连接杆等距设置于所述蒸煮筒的外壁上，所述输送带转动带动驱动杆与连接杆抵接。
通过采用上述技术方案，输送带运动时带动驱动杆运动，驱动杆运动时与蒸煮筒周侧的连接杆接触，从而驱动蒸煮筒转动，结构简单，制造成本较低。
可选的，所述蒸煮筒的底部转动连接有多组放置筒，所述放置筒的底部开设有若干排料孔，所述放置筒的转动轴线沿竖直方向设置，所述蒸煮筒转动时驱动放置筒发生转动。
通过采用上述技术方案，苎麻蒸煮时放置于放置筒中，蒸煮出的胶液从排料孔中排出，蒸煮筒转动时，放置筒同时发生自转，使苎麻受热更加均匀，进一步提高苎麻的蒸煮脱胶效果。
可选的，所述蒸煮筒同轴转动连接有挂置杆，所述挂置杆的另一端连接于所述蒸煮箱上，所述放置筒的外壁同轴线设置有齿环，所述挂置杆上固定连接有与齿环相互啮合的齿轮。
通过采用上述技术方案，输送带通过驱动杆驱动蒸煮筒以挂置杆为轴线转动，蒸煮筒转动的同时，放置筒上的齿环与挂置杆上的齿轮啮合，从而使放置筒发生转动，使得苎麻进行旋转，结构巧妙，无需设置额外的驱动装置，降低制造成本。
可选的，所述收集机构还包括定位杆、刮板和收集筒，所述定位杆设置于所述蒸煮箱的内壁上且与所述转动辊相互平行，所述刮板转动连接于所述定位杆上，所述刮板的一端与所述输送带的外壁抵接，所述收集筒设置于所述刮板的底部。
通过采用上述技术方案，刮板与输送带的外壁抵接，输送带在输送过程中，刮板对输送带外壁上的胶液进行刮除，胶液沿刮板流入收集筒中，便于进行收集胶液进行加工处理。
可选的，所述刮板与所述定位杆之间设置有扭簧，所述扭簧用于驱动刮板转动与所述输送带抵接，所述刮板的两侧均设置有挡板，两个所述挡板由靠近所述输送带的一端向远离输送带的一端相互靠近。
通过采用上述技术方案，扭簧驱动刮板转动与输送带的外壁抵接更加紧密，当输送带在输送时，提高刮板对输送带上的胶液的刮除效果，胶液流至刮板上，挡板对胶液进行导流，从而胶液能够准确流入收集筒中。
本申请提供的一种苎麻脱胶专用蒸煮装置的使用方法,采用如下的技术方案：
一种苎麻脱胶专用蒸煮装置的使用方法，包括如下步骤：
步骤一：打开蒸煮箱，将苎麻依次放入蒸煮筒中的放置筒中；
步骤二：启动蒸煮箱进行蒸煮，同时启动驱动电机，驱动电机驱动转动辊和输送带转动；
步骤三：输送带转动带动驱动杆转动，驱动杆与连接杆接触，进而驱动蒸煮筒转动，蒸煮筒转动使放置筒转动，苎麻随放置筒转动，使其受热更加均匀，提高蒸煮效果；
步骤四：苎麻蒸煮出的胶液从排料孔中流出，进而从导流孔和导流罩中流至输送带上，输送带运动使胶液刮至刮板上，进而流至收集筒中，对胶液进行收集。
综上所述，本申请包括以下至少有益技术效果：
1.对苎麻进行蒸煮加工时，打开蒸煮箱，将苎麻从蒸煮筒顶部开口处竖直放入蒸煮筒中，启动蒸煮箱对蒸煮筒内部的苎麻进行蒸煮脱胶，胶液从导流孔中流出，收集机构对导流孔流出的胶液进行收集，苎麻之间不会相互影响，提高苎麻脱胶效果和效率；
2.输送带运动时带动驱动杆运动，驱动杆运动时与蒸煮筒周侧的连接杆接触，从而驱动蒸煮筒转动，使蒸煮筒内的苎麻角度变换，使苎麻蒸煮更加均匀，从而提高苎麻蒸煮脱胶的效果；
3.苎麻蒸煮时放置于放置筒中，蒸煮出的胶液从排料孔中排出，蒸煮筒转动时，放置筒同时发生自转，使苎麻受热更加均匀，进一步提高苎麻的蒸煮脱胶效果。
附图说明

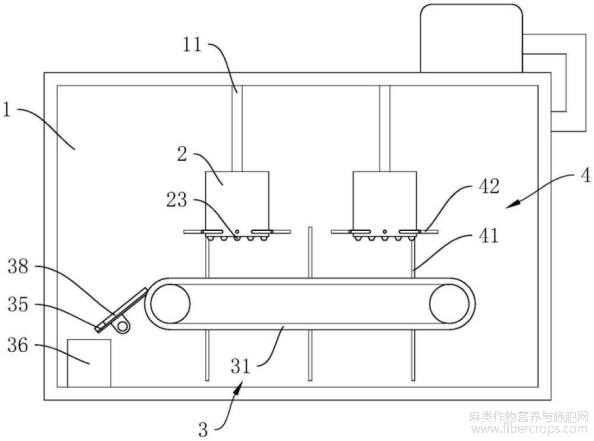

图1是本申请实施例的正视结构示意图；
图2是本申请实施例展示蒸煮筒俯视结构示意图；

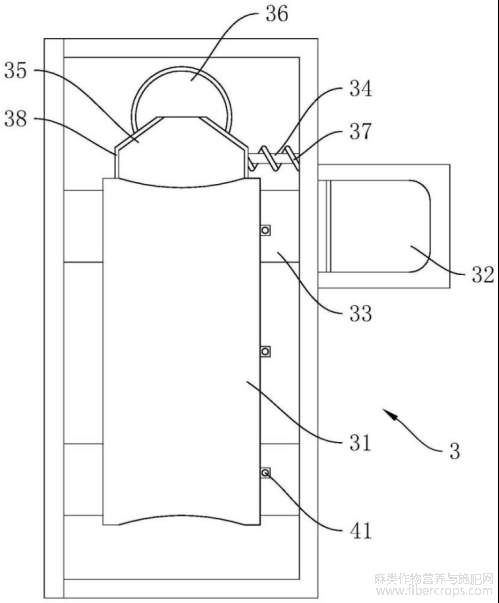

图3是本申请实施例展示蒸煮箱俯视结构示意图。
附图标记：1、蒸煮箱；11、挂置杆；12、齿轮；2、蒸煮筒；21、开口；22、导流孔；23、导流罩；3、收集机构；31、输送带；32、驱动电机；33、转动辊；34、定位杆；35、刮板；36、收集筒；37、扭簧；38、挡板；4、驱动连接组件；41、驱动杆；42、连接杆；5、放置筒；51、排料孔；52、齿环。
具体实施方法
以下结合附图1-3对本申请作进一步详细说明。
本申请实施例公开一种苎麻脱胶专用蒸煮装置。
参照图1，一种苎麻脱胶专用蒸煮装置包括蒸煮箱1和设置于蒸煮箱1内的蒸煮筒2、收集机构3、驱动连接组件4和放置筒5，蒸煮筒2沿竖直方向设置。蒸煮筒2的顶部开设有开口21，放置筒5设置于蒸煮筒2内，对苎麻进行蒸煮脱胶时，将苎麻放入放置筒5中，通过收集机构3对苎麻蒸煮时产生的胶液进行收集，并在收集胶液的同时，通过驱动连接组件4使蒸煮筒2转动，且当蒸煮筒2转动时，放置筒5自转，使苎麻受热均匀，提高蒸煮脱胶效果。
为使苎麻蒸煮时受热均匀，蒸煮筒2与所述蒸煮箱1之间相互转动连接，蒸煮筒2的转动轴线沿竖直设置，本实施中蒸煮筒2设置有若干组，蒸煮筒2的内壁底部同轴转动连接有挂置杆11，挂置杆11的另一端固定连接于蒸煮箱1上，使得蒸煮筒2能够以挂置杆11为轴线进行转动；
放置筒5设置有多组，多组放置筒5均转动连接于蒸煮筒2的内壁底部，且多组放置筒5围绕挂置杆11设置，放置筒5的转动轴线沿竖直方向设置，蒸煮筒2转动时驱动放置筒5发生转动；
放置筒5的外壁同轴线固定有齿环，挂置杆11上固定连接有与齿环相互啮合的齿轮12，蒸煮筒2转动的同时，放置筒5上的齿环与挂置杆11上的齿轮12啮合，从而使放置筒5发生转动，使得苎麻进行旋转。
为便于进行排出胶液，放置筒5的底部开设有若干排料孔51，蒸煮筒2的底部开设有若干导流孔22，导流孔22处均固定连接有导流罩23，导流罩23的口径由靠近所述蒸煮筒2的一端向远离蒸煮的一端逐渐减小，导流罩23对胶体的流动进行导向，使导流孔22中流出的胶液位置更加准确，从而使收集机构3便于对胶体进行收集。
为便于对胶液进行收集，收集机构3包括输送带31、驱动电机32和两个转动辊33，两个转动辊33并列设置且均转动连接于蒸煮箱1的内壁上，输送带31套设于两组转动辊33之间，输送带31位于蒸煮筒2的下方，驱动电机32固定安装于蒸煮箱1上，其中一个转动辊33同轴固定连接于驱动电机32的输出轴上，启动驱动电机32驱动转动辊33转动，转动辊33转动带动输送带31转动，当胶液流至输送带31上，输送带31能够对胶液进行输送；
同时输送带31通过驱动连接组件4驱动蒸煮筒2转动，具体的，驱动连接组件4包括若干驱动杆41和连接杆42，若干驱动杆41沿输送带31的长度方向均匀固定连接于输送带31的一侧，若干连接杆42等距固定连接于蒸煮筒2的外壁上，输送带31转动时带动驱动杆41与连接杆42抵接，输送带31运动时带动驱动杆41运动，驱动杆41运动时与蒸煮筒2周侧的连接杆42接触，从而驱动蒸煮筒2转动，进而实现放置筒5和苎麻的转动，使其蒸煮时受热均匀；
为便于对输送带31上的胶液进行处理，收集机构3还包括定位杆34、刮板35、收集筒36和扭簧37，定位杆34固定连接于蒸煮箱1的内壁上且与转动辊33相互平行，刮板35以定位杆34为转动轴线转动连接于定位杆34上，扭簧37固定连接于刮板35与定位杆34之间，扭簧37用于驱动刮板35转动与所述输送带31抵接，刮板35的一端与输送带31的外壁抵接，收集筒36位于刮板35的底部，刮板35的两侧均固定连接有挡板38，两个挡板38由靠近输送带31的一端向远离输送带31的一端相互靠近，刮板35与输送带31的外壁抵接，输送带31在输送过程中，刮板35对输送带31外壁上的胶液进行刮除，扭簧37驱动刮板35转动与输送带31的外壁抵接更加紧密，当输送带31在输送时，提高刮板35对输送带31上的胶液的刮除效果，胶液流至刮板35上，挡板38对胶液进行导流，从而胶液能够准确流入收集筒36中。
本申请还公开一种苎麻脱胶专用蒸煮装置的使用方法。
一种苎麻脱胶专用蒸煮装置的使用方法，包括如下步骤：
步骤一：打开蒸煮箱1，将苎麻依次放入蒸煮筒2中的放置筒5中；
步骤二：启动蒸煮箱1进行蒸煮，同时启动驱动电机32，驱动电机32驱动转动辊33和输送带31转动；
步骤三：输送带31转动带动驱动杆41转动，驱动杆41与连接杆42接触，进而驱动蒸煮筒2转动，蒸煮筒2转动使放置筒5转动，苎麻随放置筒5转动，使其受热更加均匀，提高蒸煮效果；
步骤四：苎麻蒸煮出的胶液从排料孔51中流出，进而从导流孔22和导流罩23中流至输送带31上，输送带31运动使胶液刮至刮板35上，进而流至收集筒36中，对胶液进行收集。
以上均为本申请的较佳实施例，并非依此限制本申请的保护范围，故：凡依本申请的结构、形状、原理所做的等效变化，均应涵盖于本申请的保护范围之内。
摘自国家发明专利，发明人：万虎;赫焕丽;张小丽;何娜;胡玥;舒金意，申请号：202311017096.8，申请日：2023.08.11
