摘 要：本发明属于苎麻加工设备领域，尤其是一种用于处理苎麻茎秆的分离设备，针对现有的苎麻剥麻机在对苎麻加工时，苎麻碎渣会喷溅到机身上，加工结束后，需要浪费大量的时间对机身上的碎料进行处理问题，现提出如下方案，其包括苎麻剥麻机；安装盒，固定设于苎麻剥麻机的顶部；转动柱，转动安装于安装盒上；第一中空板，固定安装于转动柱的顶部；第二中空板，设于第一中空板的一侧；第一吹气孔，设于第一中空板的底部，第一吹气孔设有多个，用于对苎麻剥麻机的顶部吹气；第二吹气孔，设于第二中空板的一侧，第二吹气孔设有多个，用于对苎麻剥麻机的外侧吹气，本发明便于对苎麻剥麻机上附着的苎麻碎渣进行吹扫，节约人力。
技术要点
1.一种用于处理苎麻茎秆的分离设备，其特征在于，包括：苎麻剥麻机(1)；安装盒(2)，固定设于苎麻剥麻机(1)的顶部；转动柱(3)，转动安装于安装盒(2)上；第一中空板(4)，固定安装于转动柱(3)的顶部；第二中空板(5)，设于第一中空板(4)的一侧；第一吹气孔(7)，设于第一中空板(4)的底部，第一吹气孔(7)设有多个，用于对苎麻剥麻机(1)的顶部吹气；第二吹气孔(6)，设于第二中空板(5)的一侧，第二吹气孔(6)设有多个，用于对苎麻剥麻机(1)的外侧吹气；吹气机构，设于第一中空板(4)的顶部，用于向第一中空板(4)和第二中空板(5)内送气；过滤除杂机构，设于第一中空板(4)的顶部，用于对吹气机构进行过滤除杂；转动机构，设于安装盒(2)内，用于对转动柱(3)进行转动；伸缩机构，设于第一中空板(4)上，用于实现对第二中空板(5)的伸出或收回；第一气孔遮挡机构，设于第一中空板(4)上，用于在苎麻剥麻机(1)不使用时对第一吹气孔(7)进行遮挡；第二气孔遮挡机构，设于第二中空板(5)上，用于在苎麻剥麻机(1)不使用时对第二吹气孔(6)进行遮挡。
2.根据权利要求1所述的一种用于处理苎麻茎秆的分离设备，其特征在于，所述吹气机构包括固定安装于第一中空板(4)顶部的承载板(8)，承载板(8)的顶部固定安装有吹气机(9)，吹气机(9)的出气口固定连通有中空柱(10)，中空柱(10)上固定连通有连接管(11)的一端，连接管(11)的另一端与第一中空板(4)内部固定连通，中空柱(10)的一端固定连通有软管(12)的一端，软管(12)的另一端与第二中空板(5)的一侧固定连通。
3.根据权利要求2所述的一种用于处理苎麻茎秆的分离设备，其特征在于，所述过滤除杂机构包括固定安装于第一中空板(4)顶部的竖板(18)，竖板(18)的一侧开设有安装槽，吹气机(9)的进气口与安装槽的一侧内壁固定连通，安装槽内固定安装有过滤板(21)。
4.根据权利要求3所述的一种用于处理苎麻茎秆的分离设备，其特征在于，所述竖板(18)的一侧固定安装有横板(19)，横板(19)的底部固定安装有矩形板(20)，矩形板(20)的一侧转动安装有横轴(22)，横轴(22)的一端固定安装有刷子(23)，刷子(23)与过滤板(21)的一侧接触。
5.根据权利要求4所述的一种用于处理苎麻茎秆的分离设备，其特征在于，所述第一中空板(4)上转动安装有竖轴(27)，竖轴(27)的顶端固定安装有第一锥齿轮(31)，第一锥齿轮(31)上啮合有第二锥齿轮(32)，第二锥齿轮(32)固定套设于横轴(22)的外侧，竖轴(27)的底端固定安装有传动齿轮(28)，安装盒(2)的顶部开设有环型槽(29)，环型槽(29)的内壁固定安装有环型齿条(30)，传动齿轮(28)与环型齿条(30)啮合。
6.根据权利要求5所述的一种用于处理苎麻茎秆的分离设备，其特征在于，所述转动机构包括固定安装于苎麻剥麻机(1)内的第一电机(25)，第一电机(25)位于安装盒(2)内，第一电机(25)的输出轴上固定安装有主动齿轮(26)，主动齿轮(26)上啮合有从动齿轮(24)，从动齿轮(24)固定套设于转动柱(3)的外侧。
7.根据权利要求6所述的一种用于处理苎麻茎秆的分离设备，其特征在于，所述伸缩机构包括移动块(14)，第一中空板(4)的一侧开设有移动槽(13)，移动块(14)的顶部与底部分别与移动槽(13)的顶部内壁与底部内壁滑动接触，移动槽(13)内固定安装有第二电机(15)，第二电机(15)的输出轴上固定安装有螺杆(16)，螺杆(16)与移动块(14)螺纹连接，移动块(14)的一侧固定安装有连接杆(17)，连接杆(17)的一端与第二中空板(5)固定连接。
8.根据权利要求7所述的一种用于处理苎麻茎秆的分离设备，其特征在于，所述第一气孔遮挡机构包括固定安装于第一中空板(4)上的第一固定板(36)，第一固定板(36)的底部固定安装有第一电动推杆(37)，第一电动推杆(37)的输出轴上固定安装有第一挡板(38)，第一挡板(38)滑动安装于第一中空板(4)的底部。
9.根据权利要求8所述的一种用于处理苎麻茎秆的分离设备，其特征在于，所述第二气孔遮挡机构包括固定安装于第二中空板(5)上的第二固定板(33)，第二固定板(33)的一侧固定安装有第二电动推杆(34)，第二电动推杆(34)的输出轴上固定安装有第二挡板(35)，第二挡板(35)滑动安装于第二中空板(5)的一侧。
10.根据权利要求9所述的一种用于处理苎麻茎秆的分离设备，其特征在于，所述矩形板(20)的一侧固定安装有防护罩(39)，第一锥齿轮(31)和第二锥齿轮(32)均位于防护罩(39)内，防护罩(39)的一侧开设有圆孔，横轴(22)的一端贯穿圆孔，转动柱(3)的外侧固定套设有环型板(40)，环型板(40)的底部与安装盒(2)的顶部接触，环型板(40)上开设有竖向孔，竖轴(27)的底端贯穿竖向孔。
技术领域
本发明涉及苎麻加工设备技术领域，尤其涉及一种用于处理苎麻茎秆的分离设备。
背景技术
苎麻是植物中优良的纺织纤维，苎麻纤维纺织出来的纯麻纱和与毛、丝、棉、化纤等混纺的纱，可以制成各种高档的服饰面料。同时苎麻嫩茎可作饲料，老杆可压纤维板，苎麻鲜叶可作糕团，味极清香，鲜叶的蛋白质含量较高，是饲料中蛋白质源很好的添加剂；在对苎麻进行处理时，需要用到苎麻剥麻机，通过苎麻剥麻机可以对苎麻茎秆进行处理。
现有技术中，苎麻剥麻机在对苎麻加工时，苎麻碎渣会喷溅到机身上，加工结束后，需要浪费大量的时间对机身上的碎料进行处理，因此我们提出了一种用于处理苎麻茎秆的分离设备，用来解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在苎麻剥麻机在对苎麻加工时，苎麻碎渣会喷溅到机身上，加工结束后，需要浪费大量的时间对机身上的碎料进行处理的缺点，而提出的一种用于处理苎麻茎秆的分离设备。
为了实现上述目的，本发明采用了如下技术方案：
一种用于处理苎麻茎秆的分离设备，包括：
苎麻剥麻机；
安装盒，固定设于苎麻剥麻机的顶部；
转动柱，转动安装于安装盒上；
第一中空板，固定安装于转动柱的顶部；
第二中空板，设于第一中空板的一侧；
第一吹气孔，设于第一中空板的底部，第一吹气孔设有多个，用于对苎麻剥麻机的顶部吹气；
第二吹气孔，设于第二中空板的一侧，第二吹气孔设有多个，用于对苎麻剥麻机的外侧吹气；
吹气机构，设于第一中空板的顶部，用于向第一中空板和第二中空板内送气，所述吹气机构包括固定安装于第一中空板顶部的承载板，承载板的顶部固定安装有吹气机，吹气机的出气口固定连通有中空柱，中空柱上固定连通有连接管的一端，连接管的另一端与第一中空板内部固定连通，中空柱的一端固定连通有软管的一端，软管的另一端与第二中空板的一侧固定连通；
过滤除杂机构，设于第一中空板的顶部，用于对吹气机构进行过滤除杂，所述过滤除杂机构包括固定安装于第一中空板顶部的竖板，竖板的一侧开设有安装槽，吹气机的进气口与安装槽的一侧内壁固定连通，安装槽内固定安装有过滤板，所述竖板的一侧固定安装有横板，横板的底部固定安装有矩形板，矩形板的一侧转动安装有横轴，横轴的一端固定安装有刷子，刷子与过滤板的一侧接触。所述第一中空板上转动安装有竖轴，竖轴的顶端固定安装有第一锥齿轮，第一锥齿轮上啮合有第二锥齿轮，第二锥齿轮固定套设于横轴的外侧，竖轴的底端固定安装有传动齿轮，安装盒的顶部开设有环型槽，环型槽的内壁固定安装有环型齿条，传动齿轮与环型齿条啮合；
转动机构，设于安装盒内，用于对转动柱进行转动，所述转动机构包括固定安装于苎麻剥麻机内的第一电机，第一电机位于安装盒内，第一电机的输出轴上固定安装有主动齿轮，主动齿轮上啮合有从动齿轮，从动齿轮固定套设于转动柱的外侧；
伸缩机构，设于第一中空板上，用于实现对第二中空板的伸出或收回，所述伸缩机构包括移动块，第一中空板的一侧开设有移动槽，移动块的顶部与底部分别与移动槽的顶部内壁与底部内壁滑动接触，移动槽内固定安装有第二电机，第二电机的输出轴上固定安装有螺杆，螺杆与移动块螺纹连接，移动块的一侧固定安装有连接杆，连接杆的一端与第二中空板固定连接；
第一气孔遮挡机构，设于第一中空板上，用于在苎麻剥麻机不使用时对第一吹气孔进行遮挡，所述第一气孔遮挡机构包括固定安装于第一中空板上的第一固定板，第一固定板的底部固定安装有第一电动推杆，第一电动推杆的输出轴上固定安装有第一挡板，第一挡板滑动安装于第一中空板的底部；
第二气孔遮挡机构，设于第二中空板上，用于在苎麻剥麻机不使用时对第二吹气孔进行遮挡，所述第二气孔遮挡机构包括固定安装于第二中空板上的第二固定板，第二固定板的一侧固定安装有第二电动推杆，第二电动推杆的输出轴上固定安装有第二挡板，第二挡板滑动安装于第二中空板的一侧。
所述矩形板的一侧固定安装有防护罩，第一锥齿轮和第二锥齿轮均位于防护罩内，防护罩的一侧开设有圆孔，横轴的一端贯穿圆孔，转动柱的外侧固定套设有环型板，环型板的底部与安装盒的顶部接触，环型板上开设有竖向孔，竖轴的底端贯穿竖向孔。
本发明中，所述一种用于处理苎麻茎秆的分离设备的有益效果：
通过第二电机带动螺杆转动，使得与螺杆螺纹连接的移动块可以水平移动，移动块带动连接杆移动，连接杆带动第二中空板水平移动，调整第二中空板与苎麻剥麻机之间的距离，使得第二中空板可以绕着苎麻剥麻机转动；
吹气机向中空柱内吹气，气体从连接管进入第一中空板，同时气体从软管进入第二中空板，进入第一中空板的气体从多个第一吹气孔吹向苎麻剥麻机的顶部，进入第二中空板的气体从第二吹气孔吹向苎麻剥麻机的外侧，通过过滤板对进入吹气机的气体进行过滤，避免杂质被吸入吹气机内；
通过第一电机带动主动齿轮转动，主动齿轮带动从动齿轮转动，从动齿轮带动转动柱转动，转动柱带动第一中空板转动，进而带动第二中空板绕着苎麻剥麻机的外侧进行转动，从而将苎麻剥麻机顶部以及外侧的杂质吹走；
第一中空板转动时，传动齿轮在环型齿条上滚动，进而带动竖轴自转，竖轴带动第一锥齿轮转动，第一锥齿轮带动第二锥齿轮转动，第二锥齿轮带动横轴转动，横轴带动刷子转动，刷子可以将过滤板表面的杂质刷落下来，避免堵塞；
杂质清理后，通过第一电动推杆带动第一挡板移动，第一挡板挡住第一吹气孔，避免闲置时，杂质堵塞第一吹气孔，通过第二电动推杆带动第二挡板移动，第二挡板挡住第二吹气孔，避免杂质堵塞第二吹气孔；
本发明便于对苎麻剥麻机上附着的苎麻碎渣进行吹扫，节约人力。
附图说明

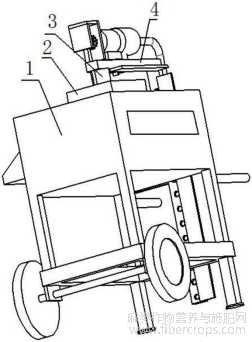

图1为本发明提出的一种用于处理苎麻茎秆的分离设备的结构示意图；
图1

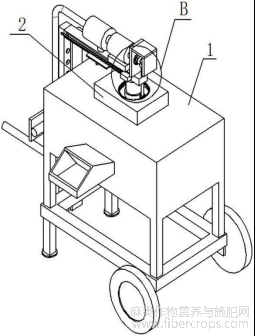

图2为本发明提出的一种用于处理苎麻茎秆的分离设备的第一种视角的立体结构示意图；
图2

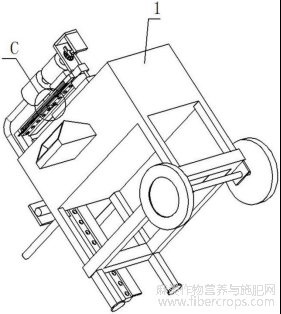

图3为本发明提出的一种用于处理苎麻茎秆的分离设备的第二种视角的立体结构示意图；
图3
图4为本发明提出的一种用于处理苎麻茎秆的分离设备的第三种视角的立体结构示意图；
图4
图5为本发明提出的一种用于处理苎麻茎秆的分离设备的第四种视角的立体结构示意图；
图5
图6为本发明提出的一种用于处理苎麻茎秆的分离设备的第五种视角的立体结构示意图；
图6
图7为本发明提出的一种用于处理苎麻茎秆的分离设备的图1中A部分的放大结构示意图；
图7
图8为本发明提出的一种用于处理苎麻茎秆的分离设备的图2中B部分的放大结构示意图；
图8
图9为本发明提出的一种用于处理苎麻茎秆的分离设备的图3中C部分的放大结构示意图；
图9
图10为本发明提出的一种用于处理苎麻茎秆的分离设备的图6中D部分的放大结构示意图；
图10
图11为本发明提出的一种用于处理苎麻茎秆的分离设备的转动机构、转动柱的立体结构示意图；
图11

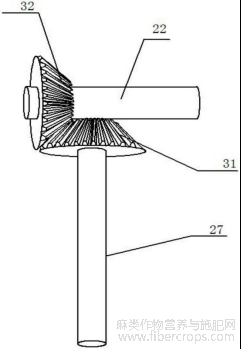

图12为本发明提出的一种用于处理苎麻茎秆的分离设备的横轴、第一锥齿轮、竖轴、第二锥齿轮的立体结构示意图；
图12

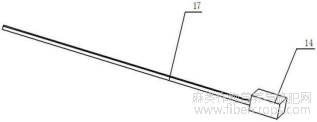

图13为本发明提出的一种用于处理苎麻茎秆的分离设备的移动块和连接杆的立体结构示意图；
图13
图14为本发明提出的一种用于处理苎麻茎秆的分离设备的移动块、连接杆和螺杆的立体结构示意图；
图14
图15为本发明提出的一种用于处理苎麻茎秆的分离设备的竖板、过滤板、横板、矩形板、横轴和刷子的立体结构示意图。
图15
图中：1、苎麻剥麻机；2、安装盒；3、转动柱；4、第一中空板；5、第二中空板；6、第二吹气孔；7、第一吹气孔；8、承载板；9、吹气机；10、中空柱；11、连接管；12、软管；13、移动槽；14、移动块；15、第二电机；16、螺杆；17、连接杆；18、竖板；19、横板；20、矩形板；21、过滤板；22、横轴；23、刷子；24、从动齿轮；25、第一电机；26、主动齿轮；27、竖轴；28、传动齿轮；29、环型槽；30、环型齿条；31、第一锥齿轮；32、第二锥齿轮；33、第二固定板；34、第二电动推杆；35、第二挡板；36、第一固定板；37、第一电动推杆；38、第一挡板；39、防护罩；40、环型板。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
实施例一
参照图1?图15，一种用于处理苎麻茎秆的分离设备，包括：
苎麻剥麻机1；
安装盒2，固定设于苎麻剥麻机1的顶部；
转动柱3，转动安装于安装盒2上；
第一中空板4，固定安装于转动柱3的顶部；
第二中空板5，设于第一中空板4的一侧；
第一吹气孔7，设于第一中空板4的底部，第一吹气孔7设有多个，用于对苎麻剥麻机1的顶部吹气；
第二吹气孔6，设于第二中空板5的一侧，第二吹气孔6设有多个，用于对苎麻剥麻机1的外侧吹气；
吹气机构，设于第一中空板4的顶部，用于向第一中空板4和第二中空板5内送气；
过滤除杂机构，设于第一中空板4的顶部，用于对吹气机构进行过滤除杂；
转动机构，设于安装盒2内，用于对转动柱3进行转动；
伸缩机构，设于第一中空板4上，用于实现对第二中空板5的伸出或收回；
第一气孔遮挡机构，设于第一中空板4上，用于在苎麻剥麻机1不使用时对第一吹气孔7进行遮挡；
第二气孔遮挡机构，设于第二中空板5上，用于在苎麻剥麻机1不使用时对第二吹气孔6进行遮挡。
本实施例中，吹气机构包括固定安装于第一中空板4顶部的承载板8，承载板8的顶部固定安装有吹气机9，吹气机9的出气口固定连通有中空柱10，中空柱10上固定连通有连接管11的一端，连接管11的另一端与第一中空板4内部固定连通，中空柱10的一端固定连通有软管12的一端，软管12的另一端与第二中空板5的一侧固定连通。
本实施例中，过滤除杂机构包括固定安装于第一中空板4顶部的竖板18，竖板18的一侧开设有安装槽，吹气机9的进气口与安装槽的一侧内壁固定连通，安装槽内固定安装有过滤板21。
本实施例中，竖板18的一侧固定安装有横板19，横板19的底部固定安装有矩形板20，矩形板20的一侧转动安装有横轴22，横轴22的一端固定安装有刷子23，刷子23与过滤板21的一侧接触。
本实施例中，第一中空板4上转动安装有竖轴27，竖轴27的顶端固定安装有第一锥齿轮31，第一锥齿轮31上啮合有第二锥齿轮32，第二锥齿轮32固定套设于横轴22的外侧，竖轴27的底端固定安装有传动齿轮28，安装盒2的顶部开设有环型槽29，环型槽29的内壁固定安装有环型齿条30，传动齿轮28与环型齿条30啮合。
本实施例中，转动机构包括固定安装于苎麻剥麻机1内的第一电机25，第一电机25位于安装盒2内，第一电机25的输出轴上固定安装有主动齿轮26，主动齿轮26上啮合有从动齿轮24，从动齿轮24固定套设于转动柱3的外侧。
本实施例中，伸缩机构包括移动块14，第一中空板4的一侧开设有移动槽13，移动块14的顶部与底部分别与移动槽13的顶部内壁与底部内壁滑动接触，移动槽13内固定安装有第二电机15，第二电机15的输出轴上固定安装有螺杆16，螺杆16与移动块14螺纹连接，移动块14的一侧固定安装有连接杆17，连接杆17的一端与第二中空板5固定连接。
本实施例中，第一气孔遮挡机构包括固定安装于第一中空板4上的第一固定板36，第一固定板36的底部固定安装有第一电动推杆37，第一电动推杆37的输出轴上固定安装有第一挡板38，第一挡板38滑动安装于第一中空板4的底部。
本实施例中，第二气孔遮挡机构包括固定安装于第二中空板5上的第二固定板33，第二固定板33的一侧固定安装有第二电动推杆34，第二电动推杆34的输出轴上固定安装有第二挡板35，第二挡板35滑动安装于第二中空板5的一侧。
本实施例中，矩形板20的一侧固定安装有防护罩39，第一锥齿轮31和第二锥齿轮32均位于防护罩39内，防护罩39的一侧开设有圆孔，横轴22的一端贯穿圆孔，转动柱3的外侧固定套设有环型板40，环型板40的底部与安装盒2的顶部接触，环型板40上开设有竖向孔，竖轴27的底端贯穿竖向孔。
本实施例中，当苎麻剥麻机1使用后，通过第二电机15带动螺杆16转动，使得与螺杆16螺纹连接的移动块14可以水平移动，移动块14带动连接杆17移动，连接杆17带动第二中空板5水平移动，调整第二中空板5与苎麻剥麻机1之间的距离，使得第二中空板5可以绕着苎麻剥麻机1转动，然后启动吹气机9，吹气机9向中空柱10内吹气，气体从连接管11进入第一中空板4，同时气体从软管12进入第二中空板5，进入第一中空板4的气体从多个第一吹气孔7吹向苎麻剥麻机1的顶部，进入第二中空板5的气体从第二吹气孔6吹向苎麻剥麻机1的外侧，通过过滤板21对进入吹气机9的气体进行过滤，避免杂质被吸入吹气机9内，然后通过第一电机25带动主动齿轮26转动，主动齿轮26带动从动齿轮24转动，从动齿轮24带动转动柱3转动，转动柱3带动第一中空板4转动，进而带动第二中空板5绕着苎麻剥麻机1的外侧进行转动，从而将苎麻剥麻机1顶部以及外侧的杂质吹走，第一中空板4转动时，传动齿轮28在环型齿条30上滚动，进而带动竖轴27自转，竖轴27带动第一锥齿轮31转动，第一锥齿轮31带动第二锥齿轮32转动，第二锥齿轮32带动横轴22转动，横轴22带动刷子23转动，刷子23可以将过滤板21表面的杂质刷落下来，避免堵塞，杂质清理后，通过第一电动推杆37带动第一挡板38移动，第一挡板38挡住第一吹气孔7，避免闲置时，杂质堵塞第一吹气孔7，通过第二电动推杆34带动第二挡板35移动，第二挡板35挡住第二吹气孔6，避免杂质堵塞第二吹气孔6。
实施例二
本实施例与实施例一的区别在于：一种用于处理苎麻茎秆的分离设备，包括：
苎麻剥麻机1；
安装盒2，固定设于苎麻剥麻机1的顶部；
转动柱3，转动安装于安装盒2上；
第一中空板4，固定安装于转动柱3的顶部；
第二中空板5，设于第一中空板4的一侧；
第一吹气孔7，设于第一中空板4的底部，第一吹气孔7设有多个，用于对苎麻剥麻机1的顶部吹气；
第二吹气孔6，设于第二中空板5的一侧，第二吹气孔6设有多个，用于对苎麻剥麻机1的外侧吹气；
吹气机构，设于第一中空板4的顶部，用于向第一中空板4和第二中空板5内送气；
过滤除杂机构，设于第一中空板4的顶部，用于对吹气机构进行过滤除杂；
转动机构，设于安装盒2内，用于对转动柱3进行转动；
伸缩机构，设于第一中空板4上，用于实现对第二中空板5的伸出或收回；
第一气孔遮挡机构，设于第一中空板4上，用于在苎麻剥麻机1不使用时对第一吹气孔7进行遮挡；
第二气孔遮挡机构，设于第二中空板5上，用于在苎麻剥麻机1不使用时对第二吹气孔6进行遮挡；
吹气机构包括固定安装于第一中空板4顶部的承载板8，承载板8的顶部固定安装有吹气机9，吹气机9的出气口固定连通有中空柱10，中空柱10上固定连通有连接管11的一端，连接管11的另一端与第一中空板4内部固定连通，中空柱10的一端固定连通有软管12的一端，软管12的另一端与第二中空板5的一侧固定连通，中空柱10内设有电加热丝，通过电加热丝对气体进行加热，当苎麻剥麻机1表面有水渍时，打开电加热丝，可以对苎麻剥麻机1的表面进行干燥。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
文章摘自国家发明专利，一种用于处理苎麻茎秆的分离设备，发明人：夏红兵，王兰芳，杨彦伟，李硕，赫焕丽，吴朴，申请号：202510221846.6，申请日：2025.02.27
