摘  要：本发明涉及工业大麻破碎技术领域，且公开了一种工业大麻破碎装置，包括竖板，所述竖板底部固定连接有万向轮，所述竖板表面固定连接有收料件，所述竖板顶部设置有筛分机构，所述筛分机构顶部设置有固定件，所述固定件表面设置有破碎机构。该工业大麻破碎装置，能够实现对工业大麻的快速筛分，将其中的杂质，如隐匿其中的泥土、块状的石块、细小的金属碎片等，统统筛选出来，这些杂质如果混入后续的工业大麻产品中，极有可能会严重影响产品的纯度和质量，有效地提高了工业大麻的质量，破碎件如同精密的粉碎机，对工业大麻进行细致入微的研磨，不放过任何一处纤维组织，有效地提高了对工业大麻的研磨效果，将其破碎成更为细小且均匀的颗粒状物质。



权利要求书

1.一种工业大麻破碎装置，包括竖板（1），其特征在于：所述竖板（1）底部固定连接有万向轮，所述竖板（1）表面固定连接有收料件（5），所述竖板（1）顶部设置有筛分机构（2），所述筛分机构（2）顶部设置有固定件（4），所述固定件（4）表面设置有破碎机构（3）；

所述筛分机构（2）包括筛分板（204），所述筛分板（204）设置于收料件（5）顶部，所述筛分板（204）右侧固定连接有定位块（207），所述定位块（207）顶部固定连接有第二定位杆（208），所述第二定位杆（208）表面转动连接支撑臂（24），所述支撑臂（24）背离第二定位杆（208）的一侧转动连接有第一定位杆（206），所述第一定位杆（206）底部固定连接有转动盘（25），所述转动盘（25）内圈固定连接有第一竖杆（2011），所述第一竖杆（2011）表面固定连接有第一锥齿轮（27），所述第一锥齿轮（27）表面啮合有第二锥齿轮（28），所述第二锥齿轮（28）内圈固定连接有第二竖杆（209），所述第二竖杆（209）表面转动连接有支撑件（23）。

2.根据权利要求1所述的一种工业大麻破碎装置，其特征在于：所述第二竖杆（209）表面传动连接皮带轮组，所述皮带轮组背离第二竖杆（209）的一侧传动连接有转动杆（21），所述转动杆（21）和第二竖杆（209）处于同一水平面上。

3.根据权利要求2所述的一种工业大麻破碎装置，其特征在于：所述转动杆（21）左侧固定连接有第二平齿轮（201），所述第二平齿轮（201）表面啮合有第一平齿轮（22），所述第一平齿轮（22）和第二平齿轮（201）设置于皮带轮组左侧。

4.根据权利要求2所述的一种工业大麻破碎装置，其特征在于：所述转动杆（21）表面转动连接有第二固定架（29），所述第二竖杆（209）设置于第二固定架（29）内，所述第二固定架呈垂直设置。

5.根据权利要求1所述的一种工业大麻破碎装置，其特征在于：所述第一竖杆（2011）表面转动连接第一固定架（26），所述第一固定架（26）向下延伸，所述第一固定架（26）左侧固定连接有连接板（203），所述连接板（203）两侧均固定连接有支撑板（202），所述支撑板（202）固定连接于竖板（1）顶部，所述固定件（4）固定连接于支撑板（202）顶部。

6.根据权利要求5所述的一种工业大麻破碎装置，其特征在于：所述支撑板（202）内设置有滑槽，所述滑槽内插接有滑轮（205），所述滑轮（205）正中心转动连接有横杆（2012），横杆（2012）均固定连接于筛分板（204）两侧。

7.根据权利要求1所述的一种工业大麻破碎装置，其特征在于：所述破碎机构（3）包括料箱（33），所述第一固定架（26）固定连接于料箱（33）右侧表面，所述转动杆（21）转动连接于料箱（33）表面，所述料箱（33）固定连接于两个固定件（4）之间，所述料箱（33）左侧固定连接有料筒（34），所述料筒（34）顶部固定连接有进料斗（32），所述进料斗（32）呈锥形设计，所述料筒（34）和两侧相连通，所述料筒（34）内设置有绞龙（39），所述绞龙（39）左侧固定连接有第一电机（31），所述第一电机（31）固定连接于料筒（34）左侧。

8.根据权利要求7所述的一种工业大麻破碎装置，其特征在于：所述料箱（33）内固定连接有研磨筒（37），所述研磨筒（37）内壁设置有破碎件（38），所述破碎件（38）与研磨筒（37）的内壁微微贴合，所述破碎件（38）设置于绞龙（39）右侧。

9.根据权利要求8所述的一种工业大麻破碎装置，其特征在于：所述破碎件（38）内圈固定连接有输出轴，所述输出轴右侧固定连接有第二电机（36），所述第二电机（36）底部固定连接有支撑座（35），第二固定架（29）固定连接于支撑座（35）表面。

10.根据权利要求8所述的一种工业大麻破碎装置，其特征在于：所述研磨筒（37）呈原状设计，所述研磨筒（37）内部开设有均匀大小的滤孔。



技术领域

本发明涉及工业大麻破碎技术领域，具体为一种工业大麻破碎装置。



背景技术

工业大麻是指四氢大麻酚（THC）含量低于0.3%（干物质重量百分比）的大麻属原植物及其提取产品，工业大麻具有多种用途。从纤维角度来看，其茎皮纤维可用于纺织等工业领域，能制成如高质量的绳索、布料等，具有强度高、耐用等特点。在建筑材料方面，也可利用其纤维特性开发新型复合材料。从籽实方面，富含蛋白质、油脂等营养成分，工业大麻籽可加工成食品、保健品或用于榨取食用油等。。此外，工业大麻还在医药领域有一定应用前景，其提取物如大麻二酚（CBD）被研究用于治疗一些疾病，如癫痫、疼痛、炎症等，但相关医药应用在不同国家和地区有着严格的监管规定和审批流程。

专利网公告号为CN 219024447 U公开了一种带有防护结构的工业大麻破碎装置，包括本体、粉碎箱、绝缘盒和储水腔，所述粉碎箱的顶部安装有进料盒，所述进料盒的外壁安装有绝缘盒。本实用新型通过安装有盖板和绝缘盒能够防止工业大麻破碎装置在破碎工业大麻时有大麻碎屑溅出，按下开关按钮，与其电性连接的电磁铁断电失去磁性，盖板被扭簧的反弹力弹起，弹簧反弹带动第二绝缘板向上移动，绝缘块带动第一导电片与电阻接触，电源模组通过电阻给电机传输电流，电机接收到的电流变小，电机转速变慢，工业大麻破碎装置的破碎速度也随之变慢，大麻碎屑被弹出破碎装置的几率随之变小，从而避免了使用者在往工业大麻破碎装置内投放工业大麻时会被溅出的大麻碎屑击伤。

申请人认为具有以下缺点：该带有防护结构的工业大麻破碎装置，在对工业大麻进行破碎完毕后，并不具备对工业大麻进行筛分的功能，这就导致其中的杂质，如隐匿其中的泥土、块状的石块、细小的金属碎片等还混合在工业大麻的内部，极有可能会严重影响产品的纯度和质量，因此，需要进行改进。



发明内容

本发明的目的在于提供一种工业大麻破碎装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种工业大麻破碎装置，包括竖板，所述竖板底部固定连接有万向轮，所述竖板表面固定连接有收料件，所述竖板顶部设置有筛分机构，所述筛分机构顶部设置有固定件，所述固定件表面设置有破碎机构。

所述筛分机构包括筛分板，所述筛分板设置于收料件顶部，所述筛分板右侧固定连接有定位块，所述定位块顶部固定连接有第二定位杆，所述第二定位杆表面转动连接支撑臂，所述支撑臂背离第二定位杆的一侧转动连接有第一定位杆，所述第一定位杆底部固定连接有转动盘，所述转动盘内圈固定连接有第一竖杆，所述第一竖杆表面固定连接有第一锥齿轮，所述第一锥齿轮表面啮合有第二锥齿轮，所述第二锥齿轮内圈固定连接有第二竖杆，所述第二竖杆表面转动连接有支撑件。

优选的，所述第二竖杆表面传动连接皮带轮组，所述皮带轮组背离第二竖杆的一侧传动连接有转动杆，所述转动杆和第二竖杆处于同一水平面上，在皮带轮组形成的巧妙联动作用下，第二竖杆也被驱动着开始转动，与之相连的第二锥齿轮和第一锥齿轮也如同被激活的齿轮链条，同步转动。

优选的，所述转动杆左侧固定连接有第二平齿轮，所述第二平齿轮表面啮合有第一平齿轮，所述第一平齿轮和第二平齿轮设置于皮带轮组左侧，输出轴的转动赋予了第一平齿轮和第二平齿轮转动的动力，二者如同默契的舞者，同步转动起来。

优选的，所述转动杆表面转动连接有第二固定架，所述第二竖杆设置于第二固定架内，所述第二固定架呈垂直设置，通过设置的第二固定架，能够对转动杆进行支撑固定，避免转动杆在转动的过程中出现倾斜的现象。

优选的，所述第一竖杆表面转动连接第一固定架，所述第一固定架向下延伸，所述第一固定架左侧固定连接有连接板，所述连接板两侧均固定连接有支撑板，所述支撑板固定连接于竖板顶部，所述固定件固定连接于支撑板顶部，通过设置的第一固定架，同时对第一竖杆起到支撑固定的目的。

优选的，所述支撑板内设置有滑槽，所述滑槽内插接有滑轮，所述滑轮正中心转动连接有横杆，横杆均固定连接于筛分板两侧，当筛分板在进行来回滑动的过程中，此时滑轮在支撑板内部设置的滑轨内部进行滑动，起到对筛分板支撑的作用。

优选的，所述破碎机构包括料箱，所述第一固定架固定连接于料箱右侧表面，所述转动杆转动连接于料箱表面，所述料箱固定连接于两个固定件之间，所述料箱左侧固定连接有料筒，所述料筒顶部固定连接有进料斗，所述进料斗呈锥形设计，所述料筒和两侧相连通，所述料筒内设置有绞龙，所述绞龙左侧固定连接有第一电机，所述第一电机固定连接于料筒左侧，绞龙在转动时，宛如一条灵动的蛟龙，其叶片有序地推动着工业大麻原料，逐步实现对工业大麻原料稳定且高效的输出，并顺利地将其输送至研磨筒的内部。

优选的，所述料箱内固定连接有研磨筒，所述研磨筒内壁设置有破碎件，所述破碎件与研磨筒的内壁微微贴合，所述破碎件设置于绞龙右侧，通过设置的破碎件，起到对工业大麻破碎的目的。

优选的，所述破碎件内圈固定连接有输出轴，所述输出轴右侧固定连接有第二电机，所述第二电机底部固定连接有支撑座，第二固定架固定连接于支撑座表面，通过设置的支撑座，能够对第二电机进行支撑，避免第二电机在进行工作的过程中出现剧烈晃动的现象。

优选的，所述研磨筒呈原状设计，所述研磨筒内部开设有均匀大小的滤孔，工业大麻在研磨筒的内壁处，面临着破碎件的强力作用，破碎件如同精密的粉碎机，在高速转动下，对工业大麻进行细致入微的研磨。

与现有技术相比，本发明提供了一种工业大麻破碎装置，具备以下有益效果：

1、该工业大麻破碎装置，能够实现对工业大麻的快速筛分，将其中的杂质，如隐匿其中的泥土、块状的石块、细小的金属碎片等，统统筛选出来，这些杂质如果混入后续的工业大麻产品中，极有可能会严重影响产品的纯度和质量，而经过此番筛分，有效地提高了工业大麻的质量。

2、该工业大麻破碎装置，工业大麻在研磨筒的内壁处，面临着破碎件的强力作用，3/5页破碎件如同精密的粉碎机，在高速转动下，对工业大麻进行细致入微的研磨，不放过任何一处纤维组织，有效地提高了对工业大麻的研磨效果，将其破碎成更为细小且均匀的颗粒状物质。

3、该工业大麻破碎装置，筛分后的优质工业大麻如同被筛选出的珍宝，有序地掉落至收料件的内部，完美地实现了对工业大麻的收集目的，为后续进一步的加工处理奠定了坚实的基础。



附图说明

为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图：

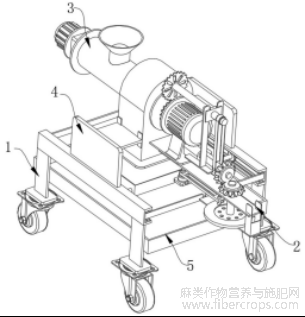

图1为本发明结构整体示意图；



图1

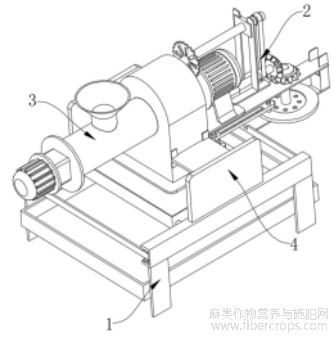

图2为本发明结构整体斜视示意图；



图2

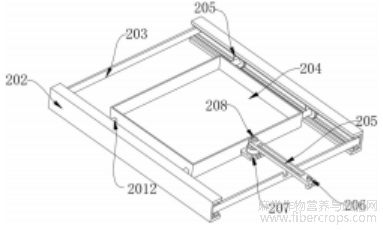

图3为本发明筛分机构示意图；



图3

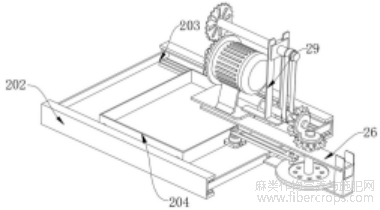

图4为本发明筛分机构部分结构示意图；



图4

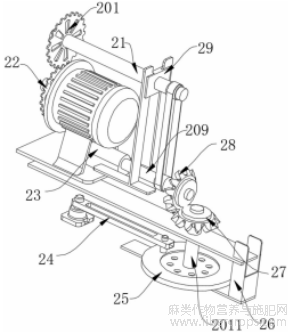

图5为本发明筛分机构部分结构斜视示意图；



图5

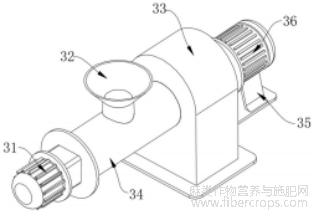

图6为本发明破碎机构示意图；



图6

图7为本发明破碎机构剖面示意图；



图7

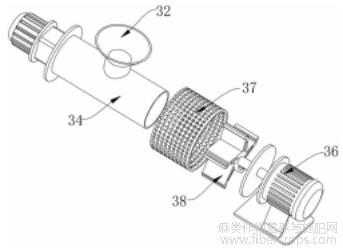

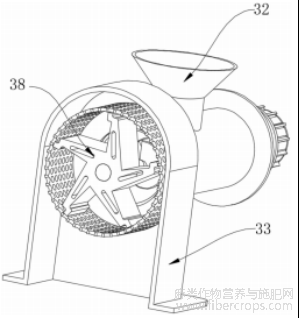

图8为本发明破碎机构分离示意图；



图8

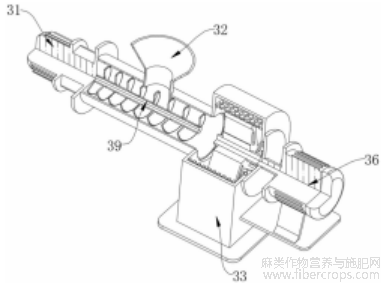

图9为本发明破碎机构剖面斜视示意图。



图9

图中：1、竖板；2、筛分机构；21、转动杆；22、第一平齿轮；23、支撑件；24、支撑臂；25、转动盘；26、第一固定架；27、第一锥齿轮；28、第二锥齿轮；29、第二固定架；201、第二平齿轮；202、支撑板；203、连接板；204、筛分板；205、滑轮；206、第一定位杆；207、定位块；208、第二定位杆；209、第二竖杆；2011、第一竖杆；2012、横杆；3、破碎机构；31、第一电机；32、进料斗；33、料箱；34、料筒；35、支撑座；36、第二电机；37、研磨筒；38、破碎件；39、绞龙；4、固定件；5、收料件。



具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明提供一种技术方案：

实施例一：

结合图1?2至图3?5，一种工业大麻破碎装置，包括竖板1，竖板1底部固定连接有万向轮，竖板1表面固定连接有收料件5，竖板1顶部设置有筛分机构2，筛分机构2顶部设置有固定件4，固定件4表面设置有破碎机构3。

筛分机构2包括筛分板204，筛分板204设置于收料件5顶部，筛分板204右侧固定连4/5页接有定位块207，定位块207顶部固定连接有第二定位杆208，第二定位杆208表面转动连接支撑臂24，支撑臂24背离第二定位杆208的一侧转动连接有第一定位杆206，第一定位杆206底部固定连接有转动盘25，转动盘25内圈固定连接有第一竖杆2011，第一竖杆2011表面固定连接有第一锥齿轮27，第一锥齿轮27表面啮合有第二锥齿轮28，第二锥齿轮28内圈固定连接有第二竖杆209，第二竖杆209表面转动连接有支撑件23，能够实现对工业大麻的快速筛分，将其中的杂质，如隐匿其中的泥土、块状的石块、细小的金属碎片等，统统筛选出来，这些杂质如果混入后续的工业大麻产品中，极有可能会严重影响产品的纯度和质量，而经过此番筛分，有效地提高了工业大麻的质量。

进一步的，第二竖杆209表面传动连接皮带轮组，皮带轮组背离第二竖杆209的一侧传动连接有转动杆21，转动杆21和第二竖杆209处于同一水平面上，在皮带轮组形成的巧妙联动作用下，第二竖杆209也被驱动着开始转动，与之相连的第二锥齿轮28和第一锥齿轮27也如同被激活的齿轮链条，同步转动。

进一步的，转动杆21左侧固定连接有第二平齿轮201，第二平齿轮201表面啮合有第一平齿轮22，第一平齿轮22和第二平齿轮201设置于皮带轮组左侧，输出轴的转动赋予了第一平齿轮22和第二平齿轮201转动的动力，二者如同默契的舞者，同步转动起来。

进一步的，转动杆21表面转动连接有第二固定架29，第二竖杆209设置于第二固定架29内，第二固定架29呈垂直设置，通过设置的第二固定架29，能够对转动杆21进行支撑固定，避免转动杆21在转动的过程中出现倾斜的现象。

进一步的，第一竖杆2011表面转动连接第一固定架26，第一固定架26向下延伸，第一固定架26左侧固定连接有连接板203，连接板203两侧均固定连接有支撑板202，支撑板202固定连接于竖板1顶部，固定件4固定连接于支撑板202顶部，通过设置的第一固定架26，同时对第一竖杆2011起到支撑固定的目的。

进一步的，支撑板202内设置有滑槽，滑槽内插接有滑轮205，滑轮205正中心转动连接有横杆2012，横杆2012均固定连接于筛分板204两侧，当筛分板204在进行来回滑动的过程中，此时滑轮205在支撑板202内部设置的滑轨内部进行滑动，起到对筛分板204支撑的作用。

实施例二：

参阅图6?9，并在实施例一的基础上，进一步得到筛分机构2包括筛分板204，筛分板204设置于收料件5顶部，筛分板204右侧固定连接有定位块207，定位块207顶部固定连接有第二定位杆208，第二定位杆208表面转动连接支撑臂24，支撑臂24背离第二定位杆208的一侧转动连接有第一定位杆206，第一定位杆206底部固定连接有转动盘25，转动盘25内圈固定连接有第一竖杆2011，第一竖杆2011表面固定连接有第一锥齿轮27，第一锥齿轮27表面啮合有第二锥齿轮28，第二锥齿轮28内圈固定连接有第二竖杆209，第二竖杆209表面转动连接有支撑件23。

破碎机构3包括料箱33，第一固定架26固定连接于料箱33右侧表面，转动杆21转动连接于料箱33表面，料箱33固定连接于两个固定件4之间，料箱33左侧固定连接有料筒34，料筒34顶部固定连接有进料斗32，进料斗32呈锥形设计，料筒34和两侧相连通，料筒34内设置有绞龙39，绞龙39左侧固定连接有第一电机31，第一电机31固定连接于料筒34左侧，绞龙39在转动时，宛如一条灵动的蛟龙，其叶片有序地推动着工业大麻原料，逐步实现对工业大麻原料稳定且高效的输出，并顺利地将其输送至研磨筒37的内部。

进一步的，料箱33内固定连接有研磨筒37，研磨筒37内壁设置有破碎件38，破碎件38与研磨筒37的内壁微微贴合，破碎件38设置于绞龙39右侧，通过设置的破碎件38，起到对工业大麻破碎的目的。

进一步的，破碎件38内圈固定连接有输出轴，输出轴右侧固定连接有第二电机36，第二电机36底部固定连接有支撑座35，第二固定架29固定连接于支撑座35表面，通过设置的支撑座35，能够对第二电机36进行支撑，避免第二电机36在进行工作的过程中出现剧烈晃动的现象。

进一步的，研磨筒37呈原状设计，研磨筒37内部开设有均匀大小的滤孔，工业大麻在研磨筒37的内壁处，面临着破碎件38的强力作用，破碎件38如同精密的粉碎机，在高速转动下，对工业大麻进行细致入微的研磨。

在实际操作过程中，当此装置使用时,首先在工业大麻的加工处理流程中，首先是进料环节，通过进料斗32将工业大麻精准地放置到料筒34内部，随后，启动第一电机31，第一电机31便会驱动绞龙39开始转动，绞龙39在转动时，宛如一条灵动的蛟龙，其叶片有序地推动着工业大麻原料，逐步实现对工业大麻原料稳定且高效的输出，并顺利地将其输送至研磨筒37的内部；

此时，紧接着启动第二电机36，第二电机36带动破碎件38飞速转动起来，工业大麻在研磨筒37的内壁处，面临着破碎件38的强力作用，破碎件38如同精密的粉碎机，在高速转动下，对工业大麻进行细致入微的研磨，不放过任何一处纤维组织，有效地提高了对工业大麻的研磨效果，将其破碎成更为细小且均匀的颗粒状物质；

破碎后的工业大麻经过料箱33，如同涓涓细流般掉落至筛分板204的内部，与此同时，在相关机械装置的联动运作下，输出轴开始转动，输出轴的转动赋予了第一平齿轮22和第二平齿轮201转动的动力，二者如同默契的舞者，同步转动起来，而在皮带轮组形成的巧妙联动作用下，第二竖杆209也被驱动着开始转动，与之相连的第二锥齿轮28和第一锥齿轮27也如同被激活的齿轮链条，同步转动，并最终驱动转动盘25开始转动，当转动盘25自身快速转动时，在支撑臂24坚实的支撑作用下，筛分板204开始有节奏地振动起来，这种振动就像是一场高效的筛选舞蹈，能够实现对工业大麻的快速筛分，将其中的杂质，如隐匿其中的泥土、块状的石块、细小的金属碎片等，统统筛选出来，这些杂质如果混入后续的工业大麻产品中，极有可能会严重影响产品的纯度和质量，而经过此番筛分，有效地提高了工业大麻的质量，最后，筛分后的优质工业大麻如同被筛选出的珍宝，有序地掉落至收料件5的内部，完美地实现了对工业大麻的收集目的，为后续进一步的加工处理奠定了坚实的基础。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个......”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。



文章摘自国家发明专利，一种工业大麻破碎装置，发明人：姜泽宇，齐国超，车野，王迪，张玲，接思源，杨威，李圣龙，申请号：202510291575.1，申请日：2025.03.12
