摘  要：本发明涉及布料漂洗技术领域，具体公开了一种亚麻布漂洗装置，包括漂洗箱，漂洗箱的下端转动设置有一排浸洗辊，位于浸洗辊的上方转动设置有一排折返辊，位于浸洗辊和折返辊之间设置有一排滗水条盒，位于最左端的两个浸洗辊之间设置有刷洗机构，刷洗机构包括固定在漂洗箱上的C形管，C形管的上下两端均通过第一活塞块连接有伸入漂洗箱中的第一活塞杆，两个第一活塞杆的端部均连接有上下相对的刷条；本发明有效解决了亚麻布漂洗过程中液面上方漂浮杂质再次附着在布料上的问题，提高了对亚麻布料的清洗效果，同时还能够将亚麻布表面的油污杂质清洗干净，而且避免了单个垂直于牵引方向的作用力所导致亚麻布牵引偏移的问题发生。



技术要点

1.一种亚麻布漂洗装置，包括漂洗箱，所述漂洗箱的左右两侧面分别开设有进料口和出料口，所述漂洗箱的下端转动设置有一排浸洗辊，位于所述浸洗辊的上方转动设置有一排折返辊，其特征在于，位于所述浸洗辊和折返辊的水平高度之间设置有一排滗水条盒，所述滗水条盒的前端共同连接有升降组件，滗水条盒的后端连接有软管，所述漂洗箱的后侧面设置有一排与对应软管相连接的排水管；位于最左端的两个所述浸洗辊之间设置有刷洗机构，所述刷洗机构包括固定在漂洗箱上的C形管，所述C形管的上下两端均通过第一活塞块连接有伸入漂洗箱中的第一活塞杆，两个第一活塞杆的端部均连接有上下相对的刷条，且两个刷条的相对面上均设置有刷毛，所述C形管的外侧上端设置有导向柱，导向柱中贯穿有垂直伸入C形管中的压动杆，所述压动杆的下端设置有第二活塞块，且在第二活塞块与两个第一活塞块之间的C形管中填充有液压油，所述压动杆伸出导向柱的顶部设置有实现压动杆上下往复运动的动力机构。

2.根据权利要求1所述的亚麻布漂洗装置，其特征在于，所述动力机构包括驱动电机，驱动电机的电机轴上设置有压动凸轮，所述压动杆的顶端设置有与压动凸轮相作用的滚轮，所述滚轮与导向柱之间设置有弹簧。

3.根据权利要求1所述的亚麻布漂洗装置，其特征在于，两个所述刷条的后端均连接有导向杆，所述漂洗箱的后侧面固定有与导向杆相作用的导向筒。

4.根据权利要求1所述的亚麻布漂洗装置，其特征在于，所述升降组件包括与滗水条盒的前端相连接的升降架，所述漂洗箱的上端设置有与升降架相连接的伸缩驱动件。

5.根据权利要求1所述的亚麻布漂洗装置，其特征在于，所述滗水条盒的上端开口设置且平行于浸洗辊的方向设置，每个所述滗水条盒均设置在亚麻布经浸洗辊和折返辊的上下折返的间隙之间。

6.根据权利要求1所述的亚麻布漂洗装置，其特征在于，所述漂洗箱的后侧面设置有位于一排排水管正下方的接液槽，所述接液槽设置有滤孔板，接液槽的下端连接有回液储箱，所述回液储箱上连接有回液泵，所述回液泵的出液端连接有与漂洗箱相连通的回液管。

7.根据权利要求6所述的亚麻布漂洗装置，其特征在于，所述漂洗箱的内部设置有浮子开关，所述浮子开关设置在回液泵的闭合回路中。

8.根据权利要求1所述的亚麻布漂洗装置，其特征在于，每个所述折返辊均设置在对应相邻两个浸洗辊连线的中垂线上方。

9.根据权利要求1所述的亚麻布漂洗装置，其特征在于，位于所述进料口和出料口处的漂洗箱中转动设置有进料辊和出料辊，所述漂洗箱的前侧面设置有控制器。



技术领域

本发明涉及布料漂洗技术领域，具体公开了一种亚麻布漂洗装置。



背景技术

亚麻布是由亚麻纤维织造而成的天然面料，具有透气吸湿、抗菌耐磨的特性，常用于制作夏季服饰、家具用品等领域。在亚麻布料深加工过程中，需要对亚麻布进行漂洗，一方面用于去除表面残留一些天然杂质、油脂和染料，二方面可以对其进行软化纤维，使亚麻布的手感更加柔软舒适，并有利于后续的染色处理。

市面上用于布料漂洗的设备主要由清洗槽+上下两排导辊的结构组成，在漂洗过程中清洗槽内部装有漂洗液，然后将布料牵引并依次上下交错穿过导辊，使得布料往复浸入到漂洗中进行多次漂洗，以保证漂洗效果。例如申请号为CN202322774396.2的实用新型专利就公开了一种织物漂洗机，漂洗池内设有上下设置的第一清洗毛辊和第二清洗毛辊，第一清洗毛辊和第二清洗毛辊均浸没在漂洗池内，漂洗池在位于漂洗池的内部两侧设有多个导向辊，漂洗池的出料端设有上下设置的上挤压辊和下挤压辊，漂洗池在位于出料端设置有对纺织布料的两侧进行清杂的清杂毛辊。该专利公开的织物漂洗机一方面通过第一清洗毛辊和第二清洗毛辊来对纺织布料的两侧进行清理，并通过导向辊使织物浸入漂洗液中，提高了对织物的漂洗效果。但是清洗毛辊会将织物表面的线头、绒毛刷下（尤其是亚麻布，麻纤维较短，且在纺织过程中会产生一些棉絮状的浮毛）并使其附着在液位上方，在织物从漂洗液中牵引出来后同样会附着在其表面，无法进行有效清理；另外，第一清洗毛辊和第二清洗毛辊是在织物牵引下进行转动，使得清洗毛辊与织物之间基本没有相对运动，使其对织物表面的刷洗效果并不理想。因此，针对现有织物漂洗机对亚麻布漂洗过程中所存在的不足，本申请提出了能够有效解决上述技术问题的亚麻布漂洗装置。



发明内容

本发明旨在于提供了一种用于亚麻布的漂洗装置，以解决现有清洗毛辊无法将亚麻布进行有效清洗，以及清洗过程中漂浮在液面上层的线头、浮毛等杂质无法快速清除，导致亚麻布从漂洗液中牵引出来后会附在其在表面，导致漂洗效果不佳的问题。

本发明是通过以下技术方案实现的：

一种亚麻布漂洗装置，包括漂洗箱，所述漂洗箱的左右两侧面分别开设有进料口和出料口，所述漂洗箱的下端转动设置有一排浸洗辊，位于所述浸洗辊的上方转动设置有一排折返辊，位于所述浸洗辊和折返辊的水平高度之间设置有一排滗水条盒，所述滗水条盒的前端共同连接有升降组件，滗水条盒的后端连接有软管，所述漂洗箱的后侧面设置有一排与对应软管相连接的排水管；位于最左端的两个所述浸洗辊之间设置有刷洗机构，所述刷洗机构包括固定在漂洗箱上的C形管，所述C形管的上下两端均通过第一活塞块连接有伸入漂洗箱中的第一活塞杆，两个第一活塞杆的端部均连接有上下相对的刷条，且两个刷条的相对面上均设置有刷毛，所述C形管的外侧上端设置有导向柱，导向柱中贯穿有垂直伸入C形管中的压动杆，所述压动杆的下端设置有第二活塞块，且在第二活塞块与两个第一活塞块之间的C形管中填充有液压油，所述压动杆伸出导向柱的顶部设置有实现压动杆上下往复运动的动力机构。

作为上述方案的进一步设置，所述动力机构包括驱动电机，驱动电机的电机轴上设置有压动凸轮，所述压动杆的顶端设置有与压动凸轮相作用的滚轮，所述滚轮与导向柱之间设置有弹簧。

作为上述方案的进一步设置，两个所述刷条的后端均连接有导向杆，所述漂洗箱的后侧面固定有与导向杆相作用的导向筒。

作为上述方案的进一步设置，所述升降组件包括与滗水条盒的前端相连接的升降架，所述漂洗箱的上端设置有与升降架相连接的伸缩驱动件。

作为上述方案的进一步设置，所述滗水条盒的上端开口设置且平行于浸洗辊的方向设置，每个所述滗水条盒均设置在亚麻布经浸洗辊和折返辊的上下折返的间隙之间。

作为上述方案的进一步设置，所述漂洗箱的后侧面设置有位于一排排水管正下方的接液槽，所述接液槽设置有滤孔板，接液槽的下端连接有回液储箱，所述回液储箱上连接有回液泵，所述回液泵的出液端连接有与漂洗箱相连通的回液管。

作为上述方案的进一步设置，所述漂洗箱的内部设置有浮子开关，所述浮子开关设置在回液泵的闭合回路中。

作为上述方案的进一步设置，每个所述折返辊均设置在对应相邻两个浸洗辊连线的中垂线上方。

作为上述方案的进一步设置，位于所述进料口和出料口处的漂洗箱中转动设置有进料辊和出料辊，所述漂洗箱的前侧面设置有控制器。

本发明公开的亚麻布漂洗装置在对亚麻布进行漂洗过程中，在亚麻布浸入漂洗液的第一时间就受到上下两个刷条垂直于牵引方向的刷洗作用。刷洗机构在运行过程中由动力机构驱动压动杆上下移动，使得第二活塞块在C形管中上下移动，然后在液压油的作用下会使得C形管上下两端的第一活塞块同步相反运动，从而使得上下两个刷条同步相反垂直于亚麻布的牵引方向往复移动，在两个刷条移动的过程中通过刷毛将其表面的油污、杂质清洗下来，并且由于上下刷毛作用于亚麻布的方向相反，从而能够抵消仅单个垂直于牵引方向的作用力所导致亚麻布牵引偏移的问题发生，保证亚麻布牵引过程中居中移动。

此外，在亚麻布每漂洗一段时间后，从亚麻布上清理下来的线头、绒毛等杂质会漂浮在漂洗液的上层，并被上下穿梭的亚麻布隔断成多个区域，因此通过排出漂洗液上层无法同时将多个区域液位上层的杂质清理。此时，可定期启动驱动伸缩件伸长将升降架向下压动，在升降架向下移动的过程中，一排滗水条盒会逐渐伸入到漂洗液中，并在滗水条盒上端开口达到漂洗液的液面时，漂洗液的上层液体会流入到滗水条盒中，同时也会使得表面漂浮的线头和绒毛进入，然后在滗水条盒内部液体没有装满之前将滗水条盒提升起来，直至滗水条盒的高度超过排水管，再通过软管的连通作用将滗水条盒中的漂洗液和杂质一起排出漂洗箱。最后再经过接液槽中滤孔板的过滤截留作用可实现漂洗液与杂质的分离，分离后的漂洗液能够再次送回漂洗箱中循环使用。

与现有技术相比，本发明具有如下有益效果：本发明公开的亚麻布漂洗装置通过在漂洗箱中设置一排可升降的滗水条盒，并通过软管将滗水条盒与排水管相连接，当漂洗液上方浮有线头、绒毛等杂质时，将滗水条盒的顶部开口下降至与液面相同，利用流入滗水条盒的液体流动带入漂浮的杂质，然后在滗水条盒内未装满液体前将其提升至超过排水管的高度，从而软管将少量漂洗液和液面上方的杂质排出漂洗箱。同时，由于一排滗水条盒设置在亚麻布经浸洗辊和折返辊的上下折返的间隙之间，从而能够将被亚麻布隔开的多个水面区域上方的杂质全部清除，其结构设计新颖巧妙，有效解决了亚麻布漂洗过程中液面上方漂浮杂质再次附着在布料上的问题，提高了对亚麻布料的清洗效果。

本发明还进一步在通过滗水条盒来清除液面上方杂质的基础上设置了接液槽，并通过滤孔板对排出的混合液体进行过滤，实现了漂洗液与杂质的分离，分离后的漂洗液能够回送至漂洗箱中循环使用，减少了漂洗液的浪费。

本发明公开的亚麻布漂洗装置采用了特殊设计的刷洗机构，该刷洗机构通过上下两个刷条同步相反且垂直于亚麻布的牵引方向往复移动来对亚麻布表面进行刷洗，不仅能够将亚麻布表面的油污杂质清洗干净，而且避免了单个垂直于牵引方向的作用力所导致亚麻布牵引偏移的问题发生；此外，驱动机构的设计新颖，以C形管内部的液压油作为传动介质，仅通过电机驱动压动杆的上下移动即可实现两个刷条的动作过程中，并有效隔绝了漂洗箱内部液体与驱动机构的接触，具有较好的使用效果。



附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

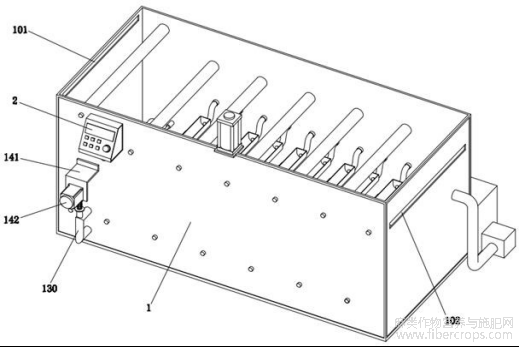

图1为本发明外部的正面立体结构示意图；



图1

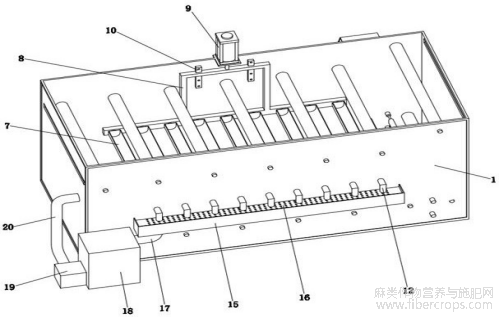

图2为本发明外部的背面立体结构示意图；



图2

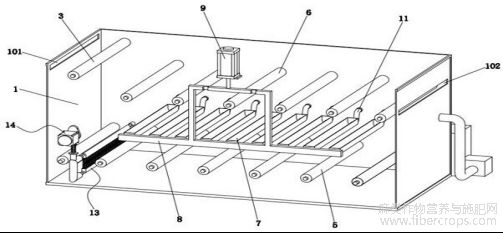

图3为本发明的内部立体结构示意图；



图3

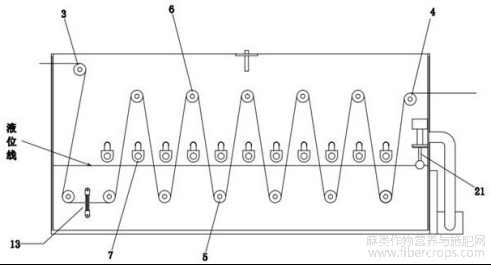

图4为本发明的内部平面结构示意图；



图4

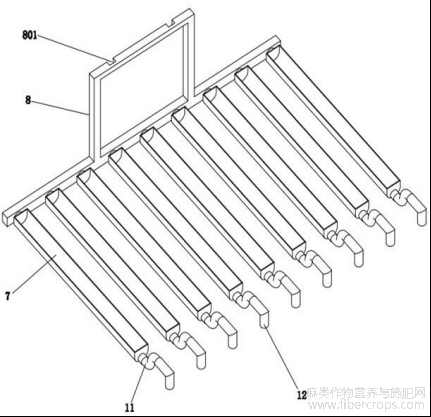

图5为本发明中滗水条盒、升降架等立体结构示意图；



图5

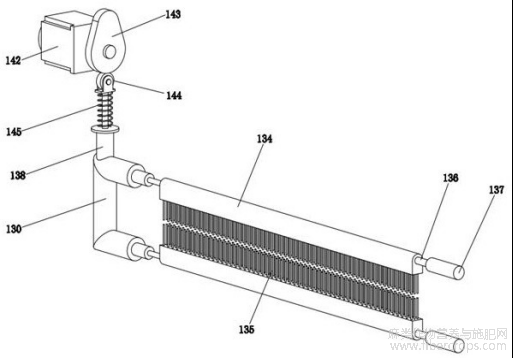

图6为本发明中刷洗机构和动力机构的立体结构示意图；



图6

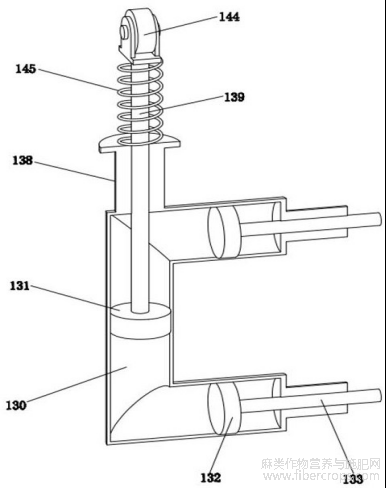

图7为本发明中C形管内部的立体结构示意图。



图7



具体实施方式

为了使本技术领域的人员更好地理解本申请方案，下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分的实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本申请保护的范围。

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图1~7，并结合实施例来详细说明本申请。

实施例1

实施例1公开了一种亚麻布漂洗装置，参考附图1?4，包括由不锈钢围合焊接而成的漂洗箱1，并且漂洗箱1的上端开口设置，下端连接有相应的排污管（图中未画出）。在漂洗箱1左右两侧面的上端分别开设有进料口101和出料口102，然后在对应进料口101和出料口102的漂洗箱1内部转动设置有进料辊3和出料辊4，此外还在漂洗箱1的前侧面设置有用于控制整个漂洗装置的控制器2。

在漂洗箱1的内腔下端转动安装有一排浸洗辊5，每个浸洗辊5之间等间隔设置。在漂洗箱1的内腔上端转动安装有一排折返辊6，并且每个折返辊6设置在对应相邻两个浸洗辊5连线的中垂线上方，使得亚麻布在由进料辊3导入下进入漂洗箱1的底部，经两个浸洗辊5后再伸出漂洗液面，然后再由折返辊6导向进入到漂洗液中，经多次折返后由出料辊4导出漂洗箱1（参考附图4）。

参考附图2、附图3和附图5，在浸洗辊5和折返辊6水平高度之间的漂洗箱1中设置有一排滗水条盒7，该滗水条盒7平行于浸洗辊5设置，并且其上端开口设置。每个滗水条盒7均设置在亚麻布上下折返的间隙之间。在一排滗水条盒7的前端共同固定连接有升降架8，然后在漂洗箱1的上端设置有用于驱动升降架8上下移动的驱动伸缩件9。此外，为保证升降架8上下稳定移动，还在漂洗箱1的前端内壁上固定有垂直滑轨10，然后在升降架8上开设有与垂直滑轨10相作用的滑口801。在所有滗水条盒7的后端底部连接有软管11，然后在漂洗箱1的后侧面上连接有一排呈L字形的排水管12，并且排水管12的一端伸出漂洗箱1设置，最后将软管11的端部与排水管12相连接。

参考附图1、附图3、附图6和附图7，在最左端的两个浸洗辊5之间设置有刷洗机构13，该刷洗机构13包括固定在漂洗箱1前侧面的C形管130，C形管130的上下两端中均设置有第一活塞块132，然后两个第一活塞块132上均连接有伸入漂洗箱1中的第一活塞杆133，在两个第一活塞杆133上均固定连接有刷条134，并且两个刷条134的相对侧面上均设置有大量刷毛135。在两个刷条134的后端均连接有导向杆136，然后在漂洗箱1的后侧面固定有与导向杆136相作用的导向筒137。

在C形管130的外侧上端设置有导向柱138，导向柱138中贯穿有垂直伸入C形管130外侧端内腔的压动杆139，然后在压动杆139的下端设置有与C形管130相适配的第二活塞块131，并在第二活塞块131与两个第一活塞块132之间的C形管130中均填满有液压油。在压动杆139伸出导向柱138的顶部设置有推动压动杆139上下往复运动的动力机构14。具体的动力机构14包括固定在漂洗箱1前侧面的支架141，在支架141上设置有驱动电机142，驱动电机142的电机轴上设置有压动凸轮143，然后在压动杆139的顶部设置有与压动凸轮143相作用的滚轮144，最后在滚轮144与导向柱138顶部之间连接有弹簧145。

本实施例1公开的亚麻布漂洗装置在对亚麻布进行漂洗过程中，当亚麻布在经过最左端两个浸洗辊5时完全浸入漂洗液中，并且刷洗机构13中的两个刷条134分别位于亚麻布的上下两侧。

在亚麻布牵引移动过程中，同步启动驱动电机142使得压动凸轮143转动，然后滚轮144在压动凸轮143、弹簧145的作用下上下往复运动，进而带动压动杆139、第二活塞块131上下往复运动。当第二活塞块131在C形管130内上下移动时，通过液压油的作用会使得两个第一活塞块132前后相反移动，然后上下两个刷条134会垂直于亚麻布的牵引方向前后移动，使得刷毛135在对亚麻布进行刷洗，同时由于上下刷毛作用于亚麻布的方向相反，从而能够抵消仅单个垂直于牵引方向的作用力所导致亚麻布牵引偏移的问题发生。

在亚麻布漂洗装置运行一段时间后，从亚麻布表面掉落下来的线头和浮毛会漂浮在漂洗液的上层。此时可通过控制器2控制驱动伸缩件9伸长将升降架8向下压动，在升降架8向下移动的过程中，一排滗水条盒7会逐渐伸入到漂洗液中，并在滗水条盒7上端开口达到漂洗液的液面时，漂洗液的上层液体会流入到滗水条盒7中，同时也会使得表面漂浮的线头和绒毛进入，然后在滗水条盒7内部液体没有装满之前将滗水条盒7提升起来，直至滗水条盒7高度超过排水管12，最后通过软管11的连通作用将滗水条盒7中的水和杂质一起排出漂洗箱1。同时，由于本实施例1中的多个滗水条盒7是设置在亚麻布上下折返的间隙之间，使得由亚麻布隔断的每个区间的漂洗液均能够将其上层漂浮的杂质有效去除。

实施例2

实施例2公开了一种以实施例1为基础进行改进设计的亚麻布漂洗装置，其与实施例1相同之处不做再次说明，其不同之处参考附图2和附图4。

本实施例2还在漂洗箱1的后侧面设置有位于一排排水管12下方的接液槽15，在接液槽15中安装有用于过滤掉漂洗液中线头和绒毛的滤孔板16，然后在滤孔板16下方的接液槽15底部设置有连接管17，并在连接管17的端部连接有回液储箱18，回液储箱18的下端连接有回液泵19，然后在回液泵19的出液端连接有回液管20，并将回液管20的端部与漂洗箱1相连通。此外，还在漂洗箱1的内部设置有浮子开关21，浮子开关21连接在回液泵19的闭合回路中。

本实施例2通过上述设计，在滗水条盒7将漂洗液和杂质通过软管11和排水管12排出后，由接液槽15进行接收，再由滤孔板16将线头和绒毛等杂质去除后回流到回液储箱18中，此时漂洗箱1中的液位下降，浮子开关21闭合使得回液泵19启动，再通过回液泵19将回液储箱18中回收的漂洗液重新输入到漂洗箱1中，实现了上层漂洗液的循环利用，减少了漂洗液的浪费。

以上仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。



文章摘自国家发明专利，一种亚麻布漂洗装置，发明人：王友生，肖金奎，马建有，申请号：202510195318.8，申请日：2025.02.21
