摘  要:本发明公开了一种亚麻煮漂设备，包括壳体，壳体内设有容纳槽，所述容纳槽的中心处转动安装有转轴，所述转轴连接有转动电机，所述转轴的顶部设有转盘，所述转盘的顶部设有辅助搅拌机构，所述辅助搅拌机构包括顶板，顶板的下方设有底板，所述底板和顶板之间设有若干驱动条，驱动条的内侧设有X型伸缩架，所述驱动条的外侧设有弧形板，所述弧形板的外侧设置有若干插杆，本发明设置有辅助搅拌机构，辅助气缸能够驱动辅助搅拌机构的插杆插入亚麻中并转动，使亚麻纱分散，使煮漂液能够更好地进入亚麻纱中，同时能够使亚麻纱与挤压条接触，加强煮漂的效果。

权利要求书

1.一种亚麻煮漂设备，其特征在于：包括壳体（1），壳体（1）内设有容纳槽，所述容纳槽的中心处转动安装有转轴（2），所述转轴（2）连接有转动电机，所述转轴（2）的顶部设有转盘（3），所述转盘（3）的顶部设有辅助搅拌机构（4），所述辅助搅拌机构（4）包括顶板（41），顶板（41）的下方设有底板（42），所述底板（42）安装在转盘（3）上，所述底板（42）和顶板（41）之间设有若干驱动条（43），所述顶板（41）和底板（42）上均开设有滑槽（44），所述驱动条（43）的上下两端分别滑动设置在上下两侧的滑槽（44）上，驱动条（43）的内侧设有X型伸缩架（5），所述X型伸缩架（5）包括呈X状的第一伸缩杆（51）和第二伸缩杆（52），所述顶板（41）的顶部安装有辅助气缸（45），所述辅助气缸（45）的输出端贯穿顶板（41）设置并安装有驱动块（46），所述第一伸缩杆（51）的一端与所述驱动块（46）的外侧铰接，所述第一伸缩杆（51）的另一端与驱动条（43）铰接，所述底板（42）上设有固定块（47），所述第二伸缩杆（52）的一端与固定块（47）的外侧铰接，所述驱动条（43）上开设有条形槽（48），所述条形槽（48）上滑动安装有滑动块（49），所述第二伸缩杆（52）的另一端与滑动块（49）铰接，所述驱动条（43）的外侧设有弧形板（6），所述弧形板（6）的外侧设置有若干插杆（7）。

2.如权利要求1所述的亚麻煮漂设备，其特征在于：所述容纳槽内设有盛料桶（8），所述盛料桶（8）包括内筒（81）、外筒（82）和环形板（83），所述内筒（81）与外筒（82）的底部通过环形板（83）连接，所述内筒（81）转动安装在环形板（83）上，所述盛料桶（8）的中心设有通孔，所述辅助搅拌机构（4）位于所述通孔中，所述内筒（81）上开设有插孔（84），所述插孔（84）的位置与插杆（7）相匹配。

3.如权利要求2所述的亚麻煮漂设备，其特征在于：所述插孔（84）为条形孔。

4.如权利要求2所述的亚麻煮漂设备，其特征在于：所述外筒（82）的内壁环设有若干挤压条（85）。

5.如权利要求2所述的亚麻煮漂设备，其特征在于：所述外筒（82）和环形板（83）上均开设有漏水孔。

6.如权利要求2所述的亚麻煮漂设备，其特征在于：所述盛料桶（8）的顶部两侧设有连接耳（86），所述连接耳（86）的底部连接有提升气缸（87），所述提升气缸（87）的底部连接有移动座（88），所述移动座（88）滑动设置在滑动轨道上。

7.如权利要求1所述的亚麻煮漂设备，其特征在于：所述壳体（1）的上方设有挤压环（9），所述壳体（1）的两侧设有升降气缸（91），所述升降气缸（91）的顶部设有安装支架（92），所述安装支架（92）上设有挤压杆（93），所述挤压杆（93）的底部与挤压环（9）相连接。

8.如权利要求7所述的亚麻煮漂设备，其特征在于：所述安装支架（92）上设有升降槽，所述挤压杆（93）滑动设置在升降槽中，所述挤压杆（93）上设有齿条，所述齿条与驱动齿轮啮合，所述驱动齿轮连接有升降电机（94）。

技术领域

本发明涉及亚麻加工的技术领域，特别是亚麻煮漂设备的技术领域。

背景技术

亚麻煮漂是一种重要的纺织工艺，其主要目的是去除亚麻纤维中的木质素、果胶及半纤维素等非纤维素物质，从而提高纤维的分裂度和可纺性，这一过程不仅能够提升纱线的质量，还能改善其白度和断裂强力。

现有技术中，对于亚麻的煮漂都是采用一个大型的壳体，在壳体内部放置纱架及亚麻纱，壳体内设有加热装置，对于煮漂过程中利用加热装置对内部的液体进行加热，设备在煮漂时，不能很好地对亚麻进行挤压脱胶，导致亚麻的脱胶效果不好。

发明内容

本发明的目的就是解决现有技术中的问题，提出一种亚麻煮漂设备，能够解决以上问题。

为实现上述目的，本发明提出了一种亚麻煮漂设备，包括壳体，壳体内设有容纳槽，所述容纳槽的中心处转动安装有转轴，所述转轴连接有转动电机，所述转轴的顶部设有转盘，所述转盘的顶部设有辅助搅拌机构，所述辅助搅拌机构包括顶板，顶板的下方设有底板，所述底板安装在转盘上，所述底板和顶板之间设有若干驱动条，所述顶板和底板上均开设有滑槽，所述驱动条的上下两端分别滑动设置在上下两侧的滑槽上，驱动条的内侧设有X型伸缩架，所述X型伸缩架包括呈X状的第一伸缩杆和第二伸缩杆，所述顶板的顶部安装有辅助气缸，所述辅助气缸的输出端贯穿顶板设置并安装有驱动块，所述第一伸缩杆的一端与所述驱动块的外侧铰接，所述第一伸缩杆的另一端与驱动条铰接，所述底板上设有固定块，所述第二伸缩杆的一端与固定块的外侧铰接，所述驱动条上开设有条形槽，所述条形槽上滑动安装有滑动块，所述第二伸缩杆的另一端与滑动块铰接，所述驱动条的外侧设有弧形板，所述弧形板的外侧设置有若干插杆。

作为优选，所述容纳槽内设有盛料桶，所述盛料桶包括内筒、外筒和环形板，所述内筒与外筒的底部通过环形板连接，所述内筒转动安装在环形板上，所述盛料桶的中心设有通孔，所述辅助搅拌机构位于所述通孔中，所述内筒上开设有插孔，所述插孔的位置与插杆相匹配。

作为优选，所述插孔为条形孔。

作为优选，所述外筒的内壁环设有若干挤压条。

作为优选，所述外筒和环形板上均开设有漏水孔。

作为优选，所述盛料桶的顶部两侧设有连接耳，所述连接耳的底部连接有提升气缸，所述提升气缸的底部连接有移动座，所述移动座滑动设置在滑动轨道上。

作为优选，所述壳体的上方设有挤压环，所述壳体的两侧设有升降气缸，所述升降气缸的顶部设有安装支架，所述安装支架上设有挤压杆，所述挤压杆的底部与挤压环相连接。

作为优选，所述安装支架上设有升降槽，所述挤压杆滑动设置在升降槽中，所述挤压杆上设有齿条，所述齿条与驱动齿轮啮合，所述驱动齿轮连接有升降电机。

本发明的有益效果：本发明设置有辅助搅拌机构，辅助气缸能够驱动辅助搅拌机构的插杆插入亚麻中并转动，使亚麻纱分散，使煮漂液能够更好地进入亚麻纱中，同时能够使亚麻纱与挤压条接触，加强煮漂的效果；挤压环能够在煮漂过程中对亚麻纱进行上下挤压，提高挤压脱胶的效果。

本发明的特征及优点将通过实施例结合附图进行详细说明。

附图说明

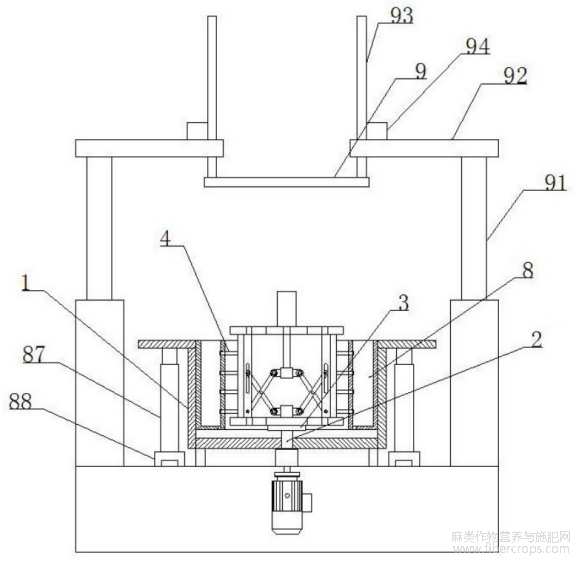

图1是本发明的结构示意图；

图1

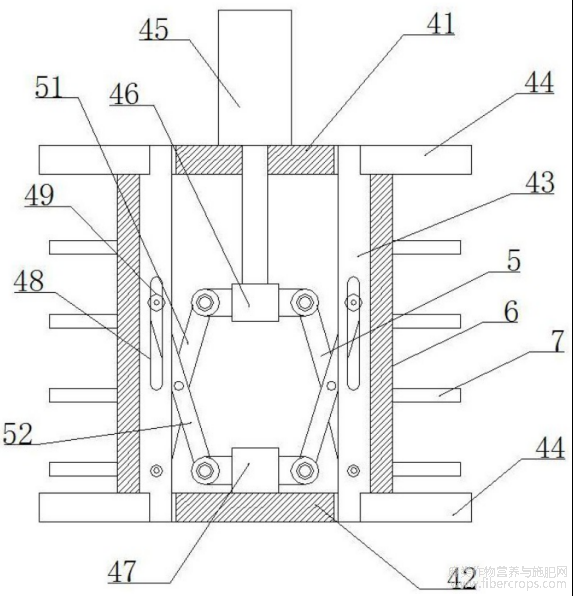

图2是本发明的辅助搅拌机构示意图；

图2

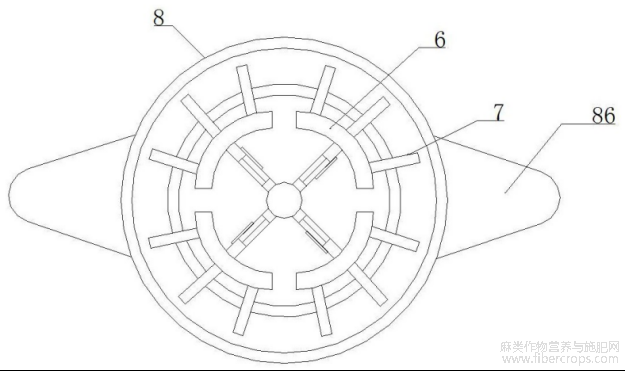

图3是本发明的插杆分布示意图；

图3

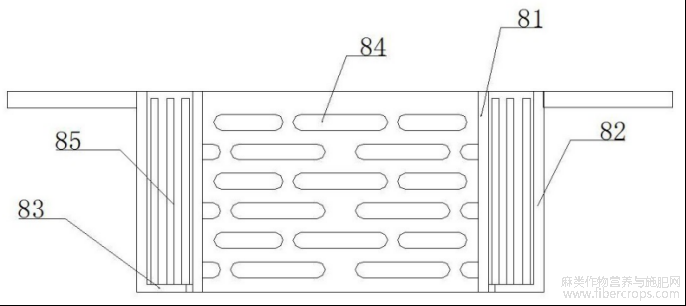

图4是本发明的盛料桶结构示意图；

图4

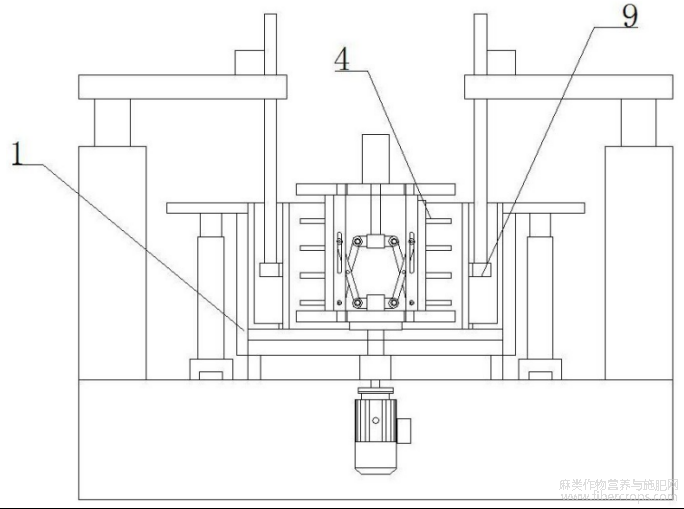

图5是本发明的挤压工作示意图；

图5

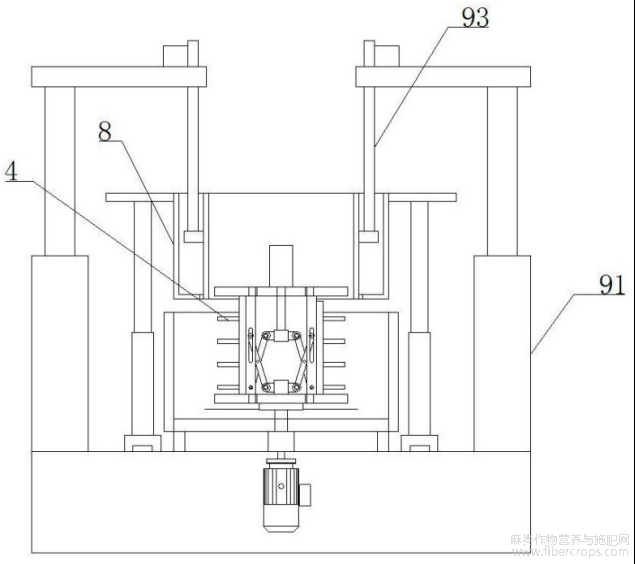

图6是本发明的出料工作示意图。

图6

图中：1、壳体；2、转轴；3、转盘；4、辅助搅拌机构；5、X型伸缩架；6、弧形板；7、插杆；8、盛料桶；9、挤压环；91、升降气缸；92、安装支架；93、挤压杆；94、升降电机；41、顶板；42、底板；43、驱动条；44、滑槽；45、辅助气缸；46、驱动块；47、固定块；48、条形槽；49、滑动块；51、第一伸缩杆；52、第二伸缩杆；81、内筒；82、外筒；83、环形板；84、插孔；85、挤压条；86、连接耳；87、提升气缸；88、移动座。

具体实施方式

参阅图1至图6，一种亚麻煮漂设备，包括壳体1，壳体1内设有容纳槽，容纳槽中设有加热装置，所述容纳槽的中心处转动安装有转轴2，所述转轴2连接有转动电机，所述转轴2的顶部设有转盘3，所述转盘3的顶部设有辅助搅拌机构4，所述辅助搅拌机构4包括顶板41，顶板41的下方设有底板42，所述底板42安装在转盘3上，所述底板42和顶板41之间设有若干驱动条43，所述顶板41和底板42上均开设有滑槽44，所述驱动条43的上下两端分别滑动设置在上下两侧的滑槽44上，驱动条43的内侧设有X型伸缩架5，所述X型伸缩架5包括呈X状的第一伸缩杆51和第二伸缩杆52，所述顶板41的顶部安装有辅助气缸45，所述辅助气缸45的输出端贯穿顶板41设置并安装有驱动块46，所述第一伸缩杆51的一端与所述驱动块46的外侧铰接，所述第一伸缩杆51的另一端与驱动条43铰接，所述底板42上设有固定块47，所述第二伸缩杆52的一端与固定块47的外侧铰接，所述驱动条43上开设有条形槽48，所述条形槽48上滑动安装有滑动块49，所述第二伸缩杆52的另一端与滑动块49铰接，所述驱动条43的外侧设有弧形板6，所述弧形板6的外侧设置有若干插杆7；所述容纳槽内设有盛料桶8，所述盛料桶8包括内筒81、外筒82和环形板83，所述内筒81与外筒82的底部通过环形板83连接，所述内筒81转动安装在环形板83上，所述盛料桶8的中心设有通孔，所述辅助搅拌机构4位于所述通孔中，所述内筒81上开设有插孔84，所述插孔84的位置与插杆7相匹配；所述插孔84为条形孔；所述外筒82的内壁环设有若干挤压条85；所述外筒82和环形板83上均开设有漏水孔；所述盛料桶8的顶部两侧设有连接耳86，所述连接耳86的底部连接有提升气缸87，所述提升气缸87的底部连接有移动座88，所述移动座88滑动设置在滑动轨道上；所述壳体1的上方设有挤压环9，所述壳体1的两侧设有升降气缸91，所述升降气缸91的顶部设有安装支架92，所述安装支架92上设有挤压杆93，所述挤压杆93的底部与挤压环9相连接；所述安装支架92上设有升降槽，所述挤压杆93滑动设置在升降槽中，所述挤压杆93上设有齿条，所述齿条与驱动齿轮啮合，所述驱动齿轮连接有升降电机94。

本发明工作过程：

本发明在工作过程中，将亚麻纱放入盛料桶，然后将盛料桶放入容纳槽，使容纳槽中的漂煮液浸没亚麻纱，挤压环向下移动至漂煮液的液面附近，防止亚麻纱上浮，使插杆对准插孔，然后驱动辅助气缸向下移动，驱动插杆从插孔插入亚麻纱中，然后转动电机带动转盘转动，插杆带动内筒转动，挤压条与亚麻纱挤压接触，工作一段时间后，插杆退回，挤压环上下往复移动，对亚麻纱进行挤压脱胶，然后回到液面附近，然后插杆重新插入，继续转动；煮漂完成后，提升气缸将盛料桶提升至壳体的上方，挤压环对亚麻纱进行挤压，沥干漂煮液，然后驱动移动座沿着滑动轨道移动至清洗工位，亚麻纱进行清洗。[

上述实施例是对本发明的说明，不是对本发明的限定，任何对本发明简单变换后的方案均属于本发明的保护范围。

文章摘自国家发明专利，一种亚麻煮漂设备，发明人：沈燕萍,申请号：202411414799.9，申请日：2024.10.11
