摘  要:一种胡麻籽晾晒储存设备，涉及胡麻籽处理技术领域，包括：翻籽机构、晒籽机构、收集机构；该设备能够对胡麻籽进行通风晾晒，并在恶劣天气时及时对设备进行密封，保证胡麻籽在恶劣天气时不再次受潮；该设备能够对胡麻籽从下到上进行翻晒，使胡麻籽翻晒更加均匀，尤其能够将压在设备最下方的胡麻籽向上推动，保证胡麻籽的晾晒效果；该设备能够将设备内的胡麻籽从上到下一层一层进行推出，既有效保护设备，又会对胡麻籽的内部是否晾晒达标进行实时监控，保证胡麻籽的晾晒效果；该设备能够对推出的胡麻籽进行过滤，并对好的胡麻籽进行收集，过滤处的杂质则由人工收集，有效保证胡麻籽的纯度的同时，节省人力，提高工作效率。



权利要求书

1.一种胡麻籽晾晒储存设备，其特征在于，包括：翻籽机构（1）、晒籽机构（2）、收集机构（3）；所述的翻籽机构（1）的底架（101）放置在地面，翻籽机构（1）用于胡麻籽的翻晒；晒籽机构（2）的晒籽盒（201）固定安装在翻籽机构（1）的侧架（102）上端，晒籽机构（2）用于胡麻籽的通风晾晒；收集机构（3）的横槽（301）固定安装在晒籽盒（201）内侧，收集机构（3）用于胡麻籽的推出收集；

所述的翻籽机构（1）包括：底架（101）、侧架（102）、辅助块（103）、晒板（104）、卷簧（105）、晒布（106）、第一推架（107）、第二推架（108）、圆杆Ⅰ（109）、电缸（110）、T形杆（111）、齿轮Ⅰ（112）；所述的底架（101）的下端面安装有万向轮，底架（101）上固定安装有矩形柱，矩形柱上设有圆孔；侧架（102）固定安装在底架（101）的上端面；辅助块（103）有两个，两个辅助块（103）固定安装在底架（101）的上端面，辅助块（103）上设有两个圆孔；晒板（104）的左右两侧固定安装在侧架（102）内侧，晒板（104）上设有若干个矩形槽；卷簧（105）有四个，两两为一组，每组卷簧（105）内侧通过轴杆连接，两组卷簧（105）的外侧分别固定安装在侧架（102）的两侧内壁上；晒布（106）铺设在晒板（104）的上端面，且晒布（106）的两端分别卷在两组卷簧（105）之间的轴杆上；第一推架（107）的下端杆滑动安装在辅助块（103）上的圆孔里，第一推架（107）的上端横板与晒板（104）上的部分矩形槽对应对齐；第二推架（108）的下端杆滑动安装在辅助块（103）上的圆孔里，第二推架（108）的上端横板与晒板（104）上的另一部分矩形槽对应对齐；圆杆Ⅰ（109）转动安装在底架（101）上的矩形柱上的圆孔里；电缸（110）的缸体部分固定安装在底架（101）的上端面，电缸（110）的活塞杆端与T形杆（111）固定连接，T形杆（111）上固定安装有两个齿条；齿轮Ⅰ（112）有两个，两个齿轮Ⅰ（112）固定安装在圆杆Ⅰ（109）上，且两个齿轮Ⅰ（112）分别与T形杆（111）上的两个齿条相互啮合。

2.根据权利要求1所述的一种胡麻籽晾晒储存设备，其特征在于，所述的第一推架（107）和第二推架（108）的下端分别安装有弹簧，弹簧的另一端与底架（101）的上端面连接。

3.根据权利要求1所述的一种胡麻籽晾晒储存设备，其特征在于，所述的圆杆Ⅰ（109）上固定安装有两个凸轮，两个凸轮分别与第一推架（107）和第二推架（108）的下端接触。

4.根据权利要求1所述的一种胡麻籽晾晒储存设备，其特征在于，所述的晒籽机构（2）包括：晒籽盒（201）、双向丝杠组（202）、通风板（203）、圆盘（204）、齿轮Ⅱ（205）、电机Ⅰ（206）、支撑架（207）、锥齿轮Ⅰ（208）、双向丝杠（209）、盖板（210）；所述的晒籽盒（201）固定安装在侧架（102）上端，晒籽盒（201）的两侧设有通风孔，晒籽盒（201）的侧面设有一个出料口；双向丝杠组（202）有两个，双向丝杠组（202）包括框架、丝杠、两个滑块，框架固定安装在晒籽盒（201）外侧，丝杠转动安装在框架内，丝杠从中间到两端设有方向相反的螺纹，两个滑块分别安装在丝杠的方向相反的螺纹上；通风板（203）有两个，两个滑动安装在晒籽盒（201）侧面通风孔处，两个通风板（203）的上端与双向丝杠组（202）内的两个滑块分别固定连接；圆盘（204）的轴转动安装在晒籽盒（201）侧面的圆孔里，圆盘（204）的外围设有半圈轮齿；齿轮Ⅱ（205）有两个，两个齿轮Ⅱ（205）的轴分别转动安装在晒籽盒（201）侧面的圆孔里，两个齿轮Ⅱ（205）的轴通过同步带分别与两个双向丝杠组（202）内的丝杠连接，两个齿轮Ⅱ（205）与圆盘（204）上的轮齿交替啮合；电机Ⅰ（206）固定安装在晒籽盒（201）侧面的板子上，其电机轴通过同步带与圆盘（204）的轴连接。

5.根据权利要求1所述的一种胡麻籽晾晒储存设备，其特征在于，所述的晒籽机构（2）包括：支撑架（207）、锥齿轮Ⅰ（208）、双向丝杠（209）、盖板（210）；所述的支撑架（207）固定安装在晒籽盒（201）侧面；锥齿轮Ⅰ（208）固定安装在圆盘（204）的轴上；双向丝杠（209）转动安装在支撑架（207）内的圆孔里，双向丝杠（209）从中间到两端设有方向相反的螺纹；盖板（210）有两个，两个盖板（210）的侧面的圆孔滑动安装在支撑架（207）内的圆杆上，两个盖板（210）上的螺纹孔分别与双向丝杠（209）上的方向相反的螺纹配合。

6.根据权利要求5所述的一种胡麻籽晾晒储存设备，其特征在于，所述的双向丝杠（209）的中间位置固定安装有一个锥齿轮，这个锥齿轮与锥齿轮Ⅰ（208）相互啮合。

7.根据权利要求1所述的一种胡麻籽晾晒储存设备，其特征在于，所述的收集机构（3）包括：横槽（301）、丝杠滑块组Ⅰ（302）、横板Ⅰ（303）、第一推板（304）、第二推板（305）、齿条Ⅰ（306）、齿轮组Ⅰ（307）、齿轮Ⅲ（308）；所述的横槽（301）固定安装在晒籽盒（201）内侧；丝杠滑块组Ⅰ（302）包括框架、丝杠、电机、滑块，框架固定安装在晒籽盒（201）内侧，丝杠转动安装在框架内，电机固定安装在框架上，其电机轴与丝杠的一端固定连接，滑块滑动安装在框架内，滑块上的螺纹孔与丝杠螺纹配合；横板Ⅰ（303）的一端滑动安装在横槽（301）上，横板Ⅰ（303）的另一侧与丝杠滑块组Ⅰ（302）内的滑块的侧面固定连接，横板Ⅰ（303）上设有两个槽孔；第一推板（304）通过杆固定安装在横板Ⅰ（303）的下端，第一推板（304）后侧固定安装有一个电机；第二推板（305）滑动安装在第一推板（304）侧面；齿条Ⅰ（306）有两个，两个齿条Ⅰ（306）分别滑动安装在横板Ⅰ（303）上的两个槽孔里，且两个齿条Ⅰ（306）的下端与第二推板（305）的上端面固定连接；齿轮Ⅲ（308）有两个，两个齿轮Ⅲ（308）的轴分别转动安装在横板Ⅰ（303）下端的两个板子的圆孔里，且两个齿轮Ⅲ（308）分别与两个齿条Ⅰ（306）相互啮合；齿轮组Ⅰ（307）内的两个齿轮的轴分别转动安装在第一推板（304）上的两个圆孔里，齿轮组Ⅰ（307）内的两个齿轮的轴通过同步带分别与两个齿轮Ⅲ（308）连接，齿轮组Ⅰ（307）内的一个齿轮的轴与固定安装在第一推板（304）后侧的电机的轴固定连接。

8.根据权利要求1所述的一种胡麻籽晾晒储存设备，其特征在于，所述的收集机构（3）还包括：网筛（309）、丝杠滑块组Ⅱ（310）、开合板（311）、收集盒（312）；所述的网筛（309）固定安装在晒籽盒（201）侧面的出料口下方；丝杠滑块组Ⅱ（310）的结构与丝杠滑块组Ⅰ（302）的结构相同，丝杠滑块组Ⅱ（310）的框架固定安装在晒籽盒（201）侧面出料口处；开合板（311）滑动安装在晒籽盒（201）侧面的出料口处，且开合板（311）的侧面与丝杠滑块组Ⅱ（310）内的滑块的侧面固定连接；收集盒（312）放置在底架（101）的上端面，收集盒（312）位于网筛（309）的下方。



技术领域

本发明涉及胡麻籽处理技术领域，特别涉及一种胡麻籽晾晒储存设备。



背景技术

胡麻，一般指亚麻，亚麻是亚麻科亚麻属的一年生草本植物。亚麻径直立，基部木质化，无毛，韧皮部纤维强韧弹性，构造如棉;叶互生，叶片线形，线状披针形;花单生于枝顶或枝的上部叶腋，组成疏散的聚伞花序，蓝色或紫蓝色，稀白色或红色，先端啮蚀状;蒴果球形，干后棕黄色;花期6、8月;果期7、10月。亚麻原产欧洲地中海地区，在中国各地皆有栽培，但以北方和西南地区较为普遍;有时逸为野生。亚麻喜凉爽湿润气候，耐寒，怕高温，适宜微酸性或中性土壤。亚麻一般以种子繁殖。亚麻籽榨出的油是一种高级食用油，风味独特，芳香浓郁，油质清澈。

胡麻籽在收割后处于潮湿状态，需要对其进行晾晒后才能进行装袋储存，而现在对于胡麻籽的晾晒依然采用人工晾晒，这样会浪费大量人力，且在遇到雨天等恶劣天气时，如果不能及时对胡麻籽进行覆盖，会影响胡麻籽的晾晒效果，同时，胡麻籽内含有大量杂质，传统晾晒无法对胡麻籽进行过滤除杂。

为此，需要一种胡麻籽晾晒储存设备，该设备能够对胡麻籽进行通风晾晒，并在恶劣天气时及时对设备进行密封，保证胡麻籽在恶劣天气时不再次受潮；该设备能够对胡麻籽从下到上进行翻晒，使胡麻籽翻晒更加均匀，尤其能够将压在设备最下方的胡麻籽向上推动，保证胡麻籽的晾晒效果；该设备能够将设备内的胡麻籽从上到下一层一层进行推出，既有效保护设备，又会对胡麻籽的内部是否晾晒达标进行实时监控，保证胡麻籽的晾晒效果；该设备能够对推出的胡麻籽进行过滤，并对好的胡麻籽进行收集，过滤处的杂质则由人工收集，有效保证胡麻籽的纯度的同时，节省人力，提高工作效率。



发明内容

针对上述技术问题，本发明提供了一种胡麻籽晾晒储存设备，以解决上述问题。

本发明所使用的技术方案是：一种胡麻籽晾晒储存设备，包括：翻籽机构、晒籽机构、收集机构；所述的翻籽机构的底架放置在地面，翻籽机构用于胡麻籽的翻晒；晒籽机构的晒籽盒固定安装在翻籽机构的侧架上端，晒籽机构用于胡麻籽的通风晾晒；收集机构的横槽固定安装在晒籽盒内侧，收集机构用于胡麻籽的推出收集；所述的翻籽机构包括：底架、侧架、辅助块、晒板、卷簧、晒布、第一推架、第二推架、圆杆Ⅰ、电缸、T形杆、齿轮Ⅰ；所述的底架的下端面安装有万向轮，底架上固定安装有矩形柱，矩形柱上设有圆孔；侧架固定安装在底架的上端面；辅助块有两个，两个辅助块固定安装在底架的上端面，辅助块上设有两个圆孔；晒板的左右两侧固定安装在侧架内侧，晒板上设有若干个矩形槽；卷簧有四个，两两为一组，每组卷簧内侧通过轴杆连接，两组卷簧的外侧分别固定安装在侧架的两侧内壁上；晒布铺设在晒板的上端面，且晒布的两端分别卷在两组卷簧之间的轴杆上；第一推架的下端杆滑动安装在辅助块上的圆孔里，第一推架的上端横板与晒板上的部分矩形槽对应对齐；第二推架的下端杆滑动安装在辅助块上的圆孔里，第二推架的上端横板与晒板上的另一部分矩形槽对应对齐；圆杆Ⅰ转动安装在底架上的矩形柱上的圆孔里；电缸的缸体部分固定安装在底架的上端面，电缸的活塞杆端与T形杆固定连接，T形杆上固定安装有两个齿条；齿轮Ⅰ有两个，两个齿轮Ⅰ固定安装在圆杆Ⅰ上，且两个齿轮Ⅰ分别与T形杆上的两个齿条相互啮合。

优选的，所述的第一推架和第二推架的下端分别安装有弹簧，弹簧的另一端与底架的上端面连接。

优选的，所述的圆杆Ⅰ上固定安装有两个凸轮，两个凸轮分别与第一推架和第二推架的下端接触。

优选的，所述的晒籽机构包括：晒籽盒、双向丝杠组、通风板、圆盘、齿轮Ⅱ、电机Ⅰ、支撑架、锥齿轮Ⅰ、双向丝杠、盖板；所述的晒籽盒固定安装在侧架上端，晒籽盒的两侧设有通风孔，晒籽盒的侧面设有一个出料口；双向丝杠组有两个，双向丝杠组包括框架、丝杠、两个滑块，框架固定安装在晒籽盒外侧，丝杠转动安装在框架内，丝杠从中间到两端设有方向相反的螺纹，两个滑块分别安装在丝杠的方向相反的螺纹上；通风板有两个，两个滑动安装在晒籽盒侧面通风孔处，两个通风板的上端与双向丝杠组内的两个滑块分别固定连接；圆盘的轴转动安装在晒籽盒侧面的圆孔里，圆盘的外围设有半圈轮齿；齿轮Ⅱ有两个，两个齿轮Ⅱ的轴分别转动安装在晒籽盒侧面的圆孔里，两个齿轮Ⅱ的轴通过同步带分别与两个双向丝杠组内的丝杠连接，两个齿轮Ⅱ与圆盘上的轮齿交替啮合；电机Ⅰ固定安装在晒籽盒侧面的板子上，其电机轴通过同步带与圆盘的轴连接。

优选的，所述的晒籽机构包括：支撑架、锥齿轮Ⅰ、双向丝杠、盖板；所述的支撑架固定安装在晒籽盒侧面；锥齿轮Ⅰ固定安装在圆盘的轴上；双向丝杠转动安装在支撑架内的圆孔里，双向丝杠从中间到两端设有方向相反的螺纹；盖板有两个，两个盖板的侧面的圆孔滑动安装在支撑架内的圆杆上，两个盖板上的螺纹孔分别与双向丝杠上的方向相反的螺纹配合。

优选的，所述的双向丝杠的中间位置固定安装有一个锥齿轮，这个锥齿轮与锥齿轮Ⅰ相互啮合。

优选的，所述的收集机构包括：横槽、丝杠滑块组Ⅰ、横板Ⅰ、第一推板、第二推板、齿条Ⅰ、齿轮组Ⅰ、齿轮Ⅲ；所述的横槽固定安装在晒籽盒内侧；丝杠滑块组Ⅰ包括框架、丝杠、电机、滑块，框架固定安装在晒籽盒内侧，丝杠转动安装在框架内，电机固定安装在框架上，其电机轴与丝杠的一端固定连接，滑块滑动安装在框架内，滑块上的螺纹孔与丝杠螺纹配合；横板Ⅰ的一端滑动安装在横槽上，横板Ⅰ的另一侧与丝杠滑块组Ⅰ内的滑块的侧面固定连接，横板Ⅰ上设有两个槽孔；第一推板通过杆固定安装在横板Ⅰ的下端，第一推板后侧固定安装有一个电机；第二推板滑动安装在第一推板侧面；齿条Ⅰ有两个，两个齿条Ⅰ分别滑动安装在横板Ⅰ上的两个槽孔里，且两个齿条Ⅰ的下端与第二推板的上端面固定连接；齿轮Ⅲ有两个，两个齿轮Ⅲ的轴分别转动安装在横板Ⅰ下端的两个板子的圆孔里，且两个齿轮Ⅲ分别与两个齿条Ⅰ相互啮合；齿轮组Ⅰ内的两个齿轮的轴分别转动安装在第一推板上的两个圆孔里，齿轮组Ⅰ内的两个齿轮的轴通过同步带分别与两个齿轮Ⅲ连接，齿轮组Ⅰ内的一个齿轮的轴与固定安装在第一推板后侧的电机的轴固定连接。

优选的，所述的收集机构还包括：网筛、丝杠滑块组Ⅱ、开合板、收集盒；所述的网筛固定安装在晒籽盒侧面的出料口下方；丝杠滑块组Ⅱ的结构与丝杠滑块组Ⅰ的结构相同，丝杠滑块组Ⅱ的框架固定安装在晒籽盒侧面出料口处；开合板滑动安装在晒籽盒侧面的出料口处，且开合板的侧面与丝杠滑块组Ⅱ内的滑块的侧面固定连接；收集盒放置在底架的上端面，收集盒位于网筛的下方。

本发明与现有技术相比的有益效果是：

1.本发明通过电缸工作，电缸带动T形杆前后移动，T形杆则带动其上的两个齿条前后移动，实现对晒布上的胡麻籽从下向上的翻晒，使胡麻籽晾晒更加均匀，当第一推架和第二推架推动晒布向上移动时，两组卷簧收缩，当第一推架和第二推架交替归位后，两组卷簧释放力，并带动晒布归位，保证胡麻籽晾晒效果。

2.本发明通过电机Ⅰ启动，带动圆盘转动，圆盘上的轮齿会与两个齿轮Ⅱ交替啮合并分别带动两个齿轮Ⅱ转动，同时，圆盘带动锥齿轮Ⅰ转动，锥齿轮Ⅰ带动双向丝杠转动，双向丝杠带动两个盖板将晒籽盒的上端关闭，这样，实现在恶劣天气下对正在晾晒的胡麻籽进行密封保护，防止其受潮，节省人力。

3.本发明通过第二推板则将晒籽盒内的胡麻籽的最上一层从晒籽盒的出料口的打开位置推出，这样，一层一层对胡麻籽进行推出，既有效保护设备，又会对胡麻籽的内部是否晾晒达标进行实时监控，保证胡麻籽的晾晒效果。



附图说明

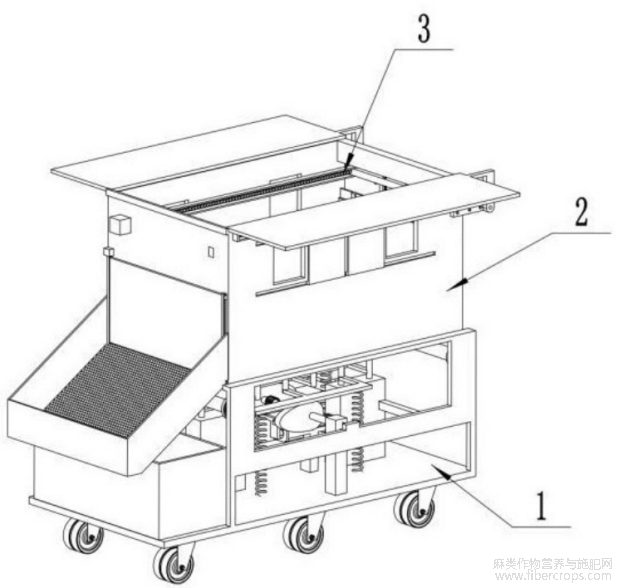

图1为本发明的整体部分的第一角度结构示意图。



图1

图2为本发明的整体部分的第二角度结构示意图。



图2

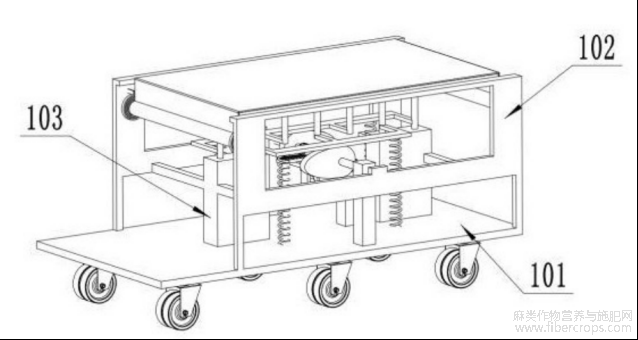

图3为本发明的翻籽机构示意图。



图3

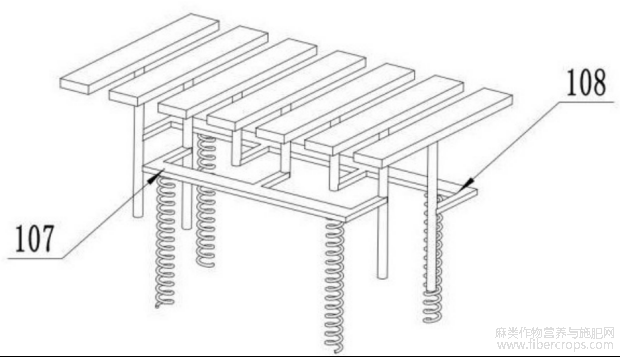

图4为本发明的翻籽机构的第一部分结构示意图。



图4

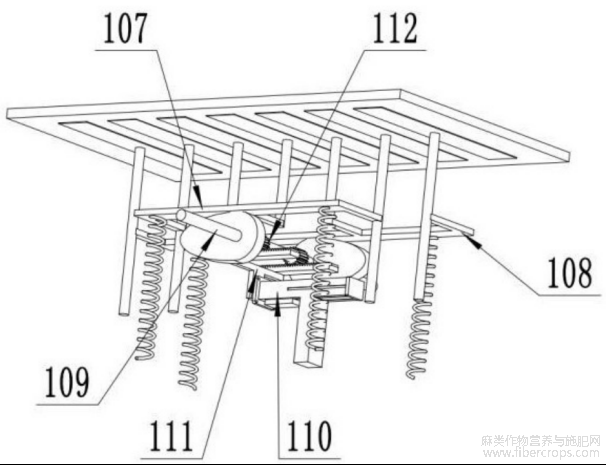

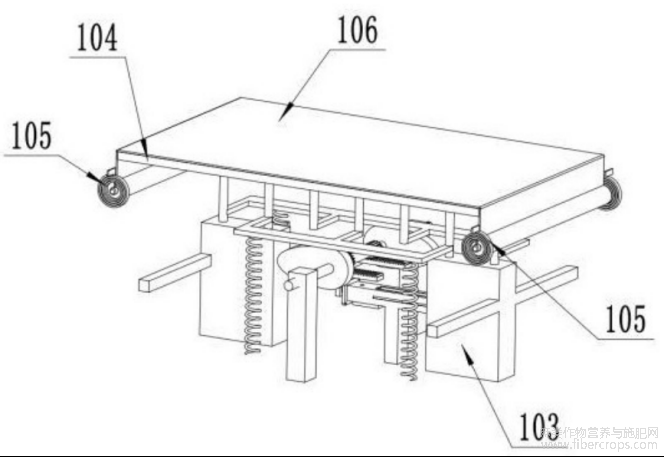

图5为本发明的翻籽机构的第二部分结构示意图。



图5

图6为本发明的翻籽机构的第三部分结构示意图。



图6

图7为本发明的晒籽机构示意图。



图7

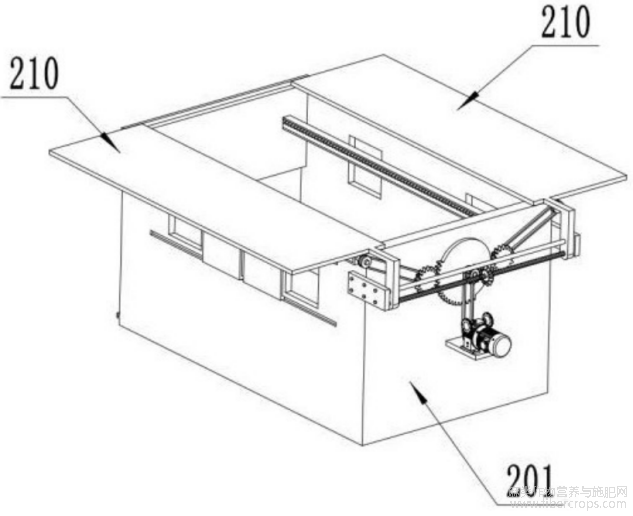

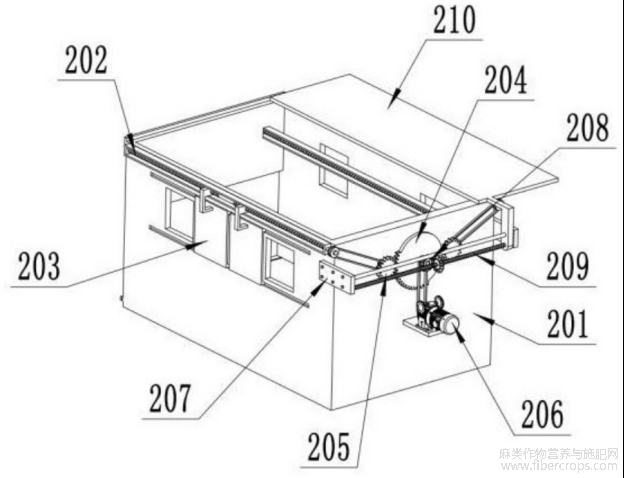

图8为本发明的晒籽机构的部分结构示意图。



图8

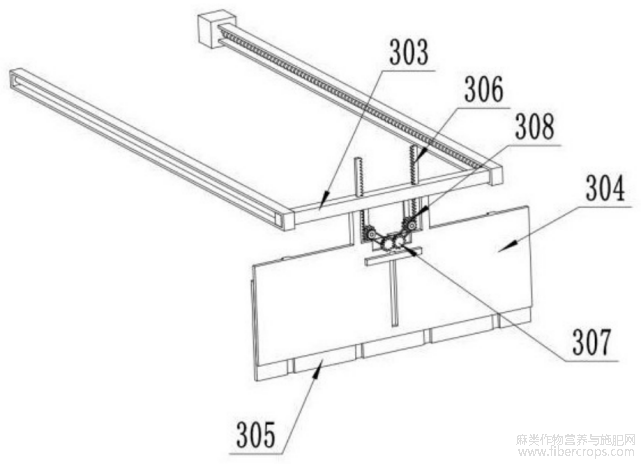

图9为本发明的收集机构的第一部分的第一角度结构示意图。



图9

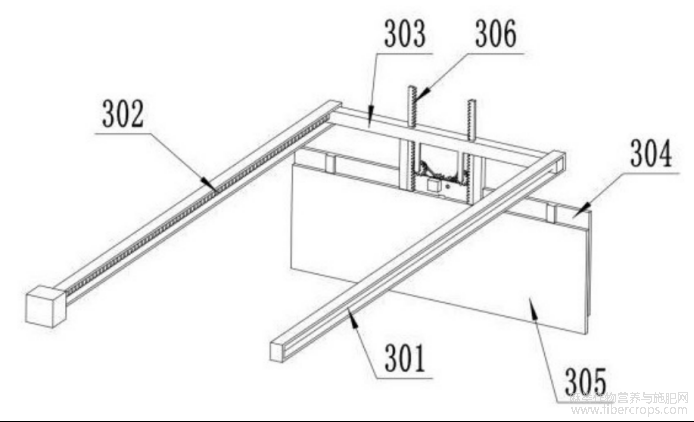

图10为本发明的收集机构的第一部分的第二角度结构示意图。



图10

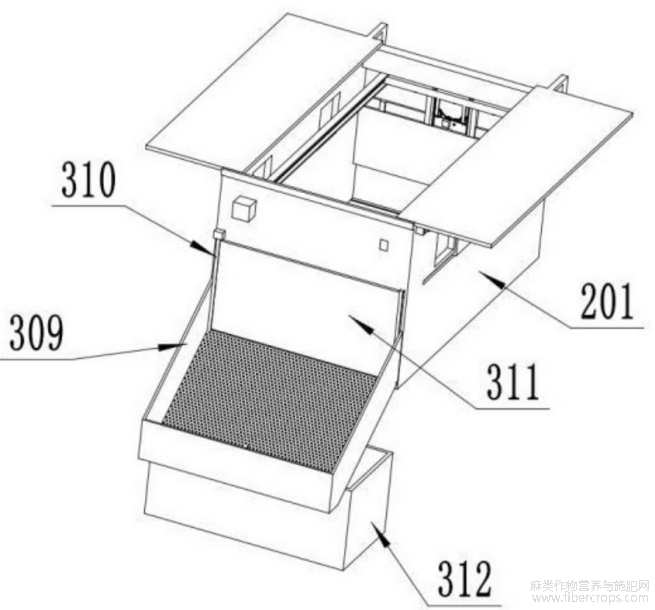

图11为本发明的收集机构的第二部分结构示意图。



图11

附图标号1、翻籽机构；2、晒籽机构；3、收集机构；101、底架；102、侧架；103、辅助块；104、晒板；105、卷簧；106、晒布；107、第一推架；108、第二推架；109、圆杆Ⅰ；110、电缸；111、T形杆；112、齿轮Ⅰ；201、晒籽盒；202、双向丝杠组；203、通风板；204、圆盘；205、齿轮Ⅱ；206、电机Ⅰ；207、支撑架；208、锥齿轮Ⅰ；209、双向丝杠；210、盖板；301、横槽；302、丝杠滑块组Ⅰ；303、横板Ⅰ；304、第一推板；305、第二推板；306、齿条Ⅰ；307、齿轮组Ⅰ；308、齿轮Ⅲ；309、网筛；310、丝杠滑块组Ⅱ；311、开合板；312、收集盒。



具体实施方式

下面通过实施例，并结合附图，对本发明的技术方案作进一步具体的说明。在下面的描述中阐述了很多具体细节以便于充分理解本发明。但是本发明能够以很多不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本发明内涵的情况下做类似改进，因此本发明不受下面公开的具体实施的限制。

需要说明的是，在本文中，一些连接方式，诸如“固定连接、固定安装”是指包括但不限于两个零部件之间进行诸如:焊接、螺丝螺母固定、粘住、铆接、过盈配合等两个部件的固定。

本发明的一个可选实施方式中，如图1图11所示，一种胡麻籽晾晒储存设备，包括：翻籽机构1、晒籽机构2、收集机构3；翻籽机构1的底架101放置在地面，翻籽机构1用于胡麻籽的翻晒；晒籽机构2的晒籽盒201固定安装在翻籽机构1的侧架102上端，晒籽机构2用于胡麻籽的通风晾晒；收集机构3的横槽301固定安装在晒籽盒201内侧，收集机构3用于胡麻籽的推出收集；如图3图6所示，翻籽机构1包括：底架101、侧架102、辅助块103、晒板104、卷簧105、晒布106、第一推架107、第二推架108、圆杆Ⅰ109、电缸110、T形杆111、齿轮Ⅰ112；底架101的下端面安装有万向轮，万向轮能够带动设备移动到需要的位置，底架101上固定安装有矩形柱，矩形柱上设有圆孔；侧架102固定安装在底架101的上端面；辅助块103有两个，两个辅助块103固定安装在底架101的上端面，辅助块103上设有两个圆孔；晒板104的左右两侧固定安装在侧架102内侧，晒板104上设有若干个矩形槽；卷簧105有四个，两两为一组，每组卷簧105内侧通过轴杆连接，两组卷簧105的外侧分别固定安装在侧架102的两侧内壁上；晒布106铺设在晒板104的上端面，且晒布106的两端分别卷在两组卷簧105之间的轴杆上，晒布106上放置需要晾晒的胡麻籽，当晒布106的下端受力向上移动时，两组卷簧105收缩；第一推架107的下端杆滑动安装在辅助块103上的圆孔里，第一推架107的上端横板与晒板104上的部分矩形槽对应对齐；第二推架108的下端杆滑动安装在辅助块103上的圆孔里，第二推架108的上端横板与晒板104上的另一部分矩形槽对应对齐；圆杆Ⅰ109转动安装在底架101上的矩形柱上的圆孔里；电缸110的缸体部分固定安装在底架101的上端面，电缸110的活塞杆端与T形杆111固定连接，T形杆111上固定安装有两个齿条；齿轮Ⅰ112有两个，两个齿轮Ⅰ112固定安装在圆杆Ⅰ109上，且两个齿轮Ⅰ112分别与T形杆111上的两个齿条相互啮合；具体地，当对放置在晒布106上的胡麻籽进行翻晒时，电缸110工作，电缸110带动T形杆111前后移动，T形杆111则带动其上的两个齿条前后移动，两个齿条则带动两个齿轮Ⅰ112转动，两个齿轮Ⅰ112则带动圆杆Ⅰ109转动，圆杆Ⅰ109则带动其上的一个凸轮推动第一推架107向上移动归位后，圆杆Ⅰ109上的另一个凸轮带动第二推架108向上移动归位，这样，第一推架107和第二推架108交替向上移动，当第一推架107和第二推架108交替向上移动时，第一推架107和第二推架108推动晒布106的不同位置向上移动，实现对晒布106上的胡麻籽从下向上的翻晒，使胡麻籽晾晒更加均匀，当第一推架107和第二推架108推动晒布106向上移动时，两组卷簧105收缩，当第一推架107和第二推架108交替归位后，两组卷簧105释放力，并带动晒布106归位，保证胡麻籽晾晒效果。

如图3图6所示，第一推架107和第二推架108的下端分别安装有弹簧，弹簧的另一端与底架101的上端面连接。

如图5所示，圆杆Ⅰ109上固定安装有两个凸轮，两个凸轮分别与第一推架107和第二推架108的下端接触。

如图7、图8所示，晒籽机构2包括：晒籽盒201、双向丝杠组202、通风板203、圆盘204、齿轮Ⅱ205、电机Ⅰ206、支撑架207、锥齿轮Ⅰ208、双向丝杠209、盖板210；晒籽盒201固定安装在侧架102上端，晒籽盒201的两侧设有通风孔，晒籽盒201的侧面设有一个出料口，晒籽盒201内放置需要晾晒的胡麻籽；双向丝杠组202有两个，双向丝杠组202包括框架、丝杠、两个滑块，框架固定安装在晒籽盒201外侧，丝杠转动安装在框架内，丝杠从中间到两端设有方向相反的螺纹，两个滑块分别安装在丝杠的方向相反的螺纹上；通风板203有两个，两个滑动安装在晒籽盒201侧面通风孔处，两个通风板203的上端与双向丝杠组202内的两个滑块分别固定连接，两个通风板203能够将晒籽盒201侧面的两个通风孔打开或者关闭；圆盘204的轴转动安装在晒籽盒201侧面的圆孔里，圆盘204的外围设有半圈轮齿；齿轮Ⅱ205有两个，两个齿轮Ⅱ205的轴分别转动安装在晒籽盒201侧面的圆孔里，两个齿轮Ⅱ205的轴通过同步带分别与两个双向丝杠组202内的丝杠连接，两个齿轮Ⅱ205与圆盘204上的轮齿交替啮合；电机Ⅰ206固定安装在晒籽盒201侧面的板子上，其电机轴通过同步带与圆盘204的轴连接。

如图7、图8所示，晒籽机构2包括：支撑架207、锥齿轮Ⅰ208、双向丝杠209、盖板210；支撑架207固定安装在晒籽盒201侧面；锥齿轮Ⅰ208固定安装在圆盘204的轴上；双向丝杠209转动安装在支撑架207内的圆孔里，双向丝杠209从中间到两端设有方向相反的螺纹；盖板210有两个，两个盖板210的侧面的圆孔滑动安装在支撑架207内的圆杆上，两个盖板210上的螺纹孔分别与双向丝杠209上的方向相反的螺纹配合，两个盖板210能够将晒籽盒201的上端打开或者关闭；具体地，当出现不符合胡麻籽晾晒的天气时，电机Ⅰ206启动，带动圆盘204转动，圆盘204上的轮齿会与两个齿轮Ⅱ205交替啮合并分别带动两个齿轮Ⅱ205转动，两个齿轮Ⅱ205分别转动时，带动两个双向丝杠组202工作，双向丝杠组202则带动两个通风板203将晒籽盒201侧面的通风口关闭；同时，圆盘204带动锥齿轮Ⅰ208转动，锥齿轮Ⅰ208带动双向丝杠209转动，双向丝杠209带动两个盖板210将晒籽盒201的上端关闭，这样，实现在恶劣天气下对正在晾晒的胡麻籽进行密封保护，防止其受潮，节省人力。

如图8所示，双向丝杠209的中间位置固定安装有一个锥齿轮，这个锥齿轮与锥齿轮Ⅰ208相互啮合。

如图9、图10所示，收集机构3包括：横槽301、丝杠滑块组Ⅰ302、横板Ⅰ303、第一推板304、第二推板305、齿条Ⅰ306、齿轮组Ⅰ307、齿轮Ⅲ308；横槽301固定安装在晒籽盒201内侧；丝杠滑块组Ⅰ302包括框架、丝杠、电机、滑块，框架固定安装在晒籽盒201内侧，丝杠转动安装在框架内，电机固定安装在框架上，其电机轴与丝杠的一端固定连接，滑块滑动安装在框架内，滑块上的螺纹孔与丝杠螺纹配合；横板Ⅰ303的一端滑动安装在横槽301上，横板Ⅰ303的另一侧与丝杠滑块组Ⅰ302内的滑块的侧面固定连接，横板Ⅰ303上设有两个槽孔；第一推板304通过杆固定安装在横板Ⅰ303的下端，第一推板304后侧固定安装有一个电机；第二推板305滑动安装在第一推板304侧面，第二推板305能够将晒籽盒201内的胡麻籽从上到下分层推出；齿条Ⅰ306有两个，两个齿条Ⅰ306分别滑动安装在横板Ⅰ303上的两个槽孔里，且两个齿条Ⅰ306的下端与第二推板305的上端面固定连接；齿轮Ⅲ308有两个，两个齿轮Ⅲ308的轴分别转动安装在横板Ⅰ303下端的两个板子的圆孔里，且两个齿轮Ⅲ308分别与两个齿条Ⅰ306相互啮合；齿轮组Ⅰ307内的两个齿轮的轴分别转动安装在第一推板304上的两个圆孔里，齿轮组Ⅰ307内的两个齿轮的轴通过同步带分别与两个齿轮Ⅲ308连接，齿轮组Ⅰ307内的一个齿轮的轴与固定安装在第一推板304后侧的电机的轴固定连接。

如图11所示，收集机构3还包括：网筛309、丝杠滑块组Ⅱ310、开合板311、收集盒312；的网筛309固定安装在晒籽盒201侧面的出料口下方，网筛309能够对胡麻籽进行过滤；丝杠滑块组Ⅱ310的结构与丝杠滑块组Ⅰ302的结构相同，丝杠滑块组Ⅱ310的框架固定安装在晒籽盒201侧面出料口处；开合板311滑动安装在晒籽盒201侧面的出料口处，且开合板311的侧面与丝杠滑块组Ⅱ310内的滑块的侧面固定连接；收集盒312放置在底架101的上端面，收集盒312位于网筛309的下方，收集盒312能够对过滤完成的胡麻籽进行收集；具体地，对晒籽盒201内的胡麻籽进行推出收集时，首先，第一推板304后侧的电机启动，带动齿轮组Ⅰ307转动，齿轮组Ⅰ307分别带动两个齿轮Ⅲ308转动，两个齿轮Ⅲ308分别带动两个齿条Ⅰ306向下移动一点距离，两个齿条Ⅰ306则带动第二推板305向下移动一点距离，然后，丝杠滑块组Ⅱ310工作，丝杠滑块组Ⅱ310带动开合板311向下移动一点距离，这时，开合板311将晒籽盒201的侧面出料口的上端打开一点距离，然后，丝杠滑块组Ⅰ302工作，丝杠滑块组Ⅰ302带动横板Ⅰ303向晒籽盒201的出料口方向移动，横板Ⅰ303带动第一推板304和第二推板305向晒籽盒201的出料口方向移动，第二推板305则将晒籽盒201内的胡麻籽的最上一层从晒籽盒201的出料口的打开位置推出，这样，一层一层对胡麻籽进行推出，既有效保护设备，又会对胡麻籽的内部是否晾晒达标进行实时监控，保证胡麻籽的晾晒效果，被推出胡麻籽会落入到网筛309内，这时，好的胡麻籽会顺着网筛309上的网孔进入到收集盒312内收集起来，胡麻籽的杂质则会移动到网筛309的最低处进行储存；如此往复，直到将晒籽盒201内的胡麻籽完全移出，由人工将收集盒312内收集的好的胡麻籽进行装袋，网筛309最低处的杂质由人工将清除。

工作原理：该设备能够对胡麻籽进行通风晾晒，并在恶劣天气时及时对设备进行密封，保证胡麻籽在恶劣天气时不再次受潮；该设备能够对胡麻籽从下到上进行翻晒，使胡麻籽翻晒更加均匀，尤其能够将压在设备最下方的胡麻籽向上推动，保证胡麻籽的晾晒效果；该设备能够将设备内的胡麻籽从上到下一层一层进行推出，既有效保护设备，又会对胡麻籽的内部是否晾晒达标进行实时监控，保证胡麻籽的晾晒效果；该设备能够对推出的胡麻籽进行过滤，并对好的胡麻籽进行收集，过滤处的杂质则由人工收集，有效保证胡麻籽的纯度的同时，节省人力，提高工作效率；对胡麻籽进行晾晒时，首先人工将设备移动到合适位置，然后，将需要晾晒的胡麻籽放入到晒籽盒201内部；当对胡麻籽进行翻晒时，电缸110工作，电缸110带动T形杆111前后移动，T形杆111则带动其上的两个齿条前后移动，两个齿条则带动两个齿轮Ⅰ112转动，两个齿轮Ⅰ112则带动圆杆Ⅰ109转动，圆杆Ⅰ109则带动其上的一个凸轮推动第一推架107向上移动归位后，圆杆Ⅰ109上的另一个凸轮带动第二推架108向上移动归位，这样，第一推架107和第二推架108交替向上移动，当第一推架107和第二推架108交替向上移动时，第一推架107和第二推架108推动晒布106的不同位置向上移动，实现对晒布106上的胡麻籽从下向上的翻晒，使胡麻籽晾晒更加均匀，当第一推架107和第二推架108推动晒布106向上移动时，两组卷簧105收缩，当第一推架107和第二推架108交替归位后，两组卷簧105释放力，并带动晒布106归位，保证胡麻籽晾晒效果；当出现不符合胡麻籽晾晒的天气时，电机Ⅰ206启动，带动圆盘204转动，圆盘204上的轮齿会与两个齿轮Ⅱ205交替啮合并分别带动两个齿轮Ⅱ205转动，两个齿轮Ⅱ205分别转动时，带动两个双向丝杠组202工作，双向丝杠组202则带动两个通风板203将晒籽盒201侧面的通风口关闭；同时，圆盘204带动锥齿轮Ⅰ208转动，锥齿轮Ⅰ208带动双向丝杠209转动，双向丝杠209带动两个盖板210将晒籽盒201的上端关闭，这样，实现在恶劣天气下对正在晾晒的胡麻籽进行密封保护，防止其受潮，节省人力；对晒籽盒201内的胡麻籽进行推出收集时，首先，第一推板304后侧的电机启动，带动齿轮组Ⅰ307转动，齿轮组Ⅰ307分别带动两个齿轮Ⅲ308转动，两个齿轮Ⅲ308分别带动两个齿条Ⅰ306向下移动一点距离，两个齿条Ⅰ306则带动第二推板305向下移动一点距离，然后，丝杠滑块组Ⅱ310工作，丝杠滑块组Ⅱ310带动开合板311向下移动一点距离，这时，开合板311将晒籽盒201的侧面出料口的上端打开一点距离，然后，丝杠滑块组Ⅰ302工作，丝杠滑块组Ⅰ302带动横板Ⅰ303向晒籽盒201的出料口方向移动，横板Ⅰ303带动第一推板304和第二推板305向晒籽盒201的出料口方向移动，第二推板305则将晒籽盒201内的胡麻籽的最上一层从晒籽盒201的出料口的打开位置推出，这样，一层一层对胡麻籽进行推出，既有效保护设备，又会对胡麻籽的内部是否晾晒达标进行实时监控，保证胡麻籽的晾晒效果，被推出胡麻籽会落入到网筛309内，这时，好的胡麻籽会顺着网筛309上的网孔进入到收集盒312内收集起来，胡麻籽的杂质则会移动到网筛309的最低处进行储存；如此往复，直到将晒籽盒201内的胡麻籽完全移出，由人工将收集盒312内收集的好的胡麻籽进行装袋，网筛309最低处的杂质由人工将清除。
