摘  要：本发明涉及提取火麻仁的亚麻酸技术领域，且公开了一种提取火麻仁的亚麻酸的制备工艺及其方法，包括提取罐与底盘，所述提取罐的内部设置有清理循环机构，所述提取罐的顶部设置有搅拌机构，所述提取罐的顶部活动连接有盖板，所述盖板的顶部固定连接有第二把手，所述提取罐的内部活动连接有滤板，所述提取罐的底部固定连接有抽水管，所述抽水管的外壁固定连接有水泵，所述抽水管的顶端固定连接有提取箱。本发明中通过清理拆卸机构的设置，可以达到对滤板上提取完亚麻酸的火麻仁废料进行清理与便于将滤板拆卸下来清洗的作用，在使用过程中，可以避免因为无法及时的将提取完的火麻仁废料清理出，会导致人工清理较为麻烦。



技术要点

1.一种提取火麻仁的亚麻酸的制备工艺，其特征在于,包括提取火麻仁的亚麻酸的制备设备，以及设置在提取火麻仁的亚麻酸的制备设备内部的提取罐(1)与底盘(13)，所述提取罐(1)的内部设置有清理循环机构(2)，所述提取罐(1)的顶部设置有搅拌机构(3)，所述提取罐(1)的顶部活动连接有盖板(4)，所述盖板(4)的顶部固定连接有第二把手(5)，所述提取罐(1)的内部活动连接有滤板(6)，所述提取罐(1)的底部固定连接有抽水管(7)，所述抽水管(7)的外壁固定连接有水泵(8)，所述抽水管(7)的顶端固定连接有提取箱(9)，所述提取箱(9)的一侧固定连接有出料管(10)，所述出料管(10)的外壁固定连接有抽料泵(11)，所述提取罐(1)的两侧均固定连接有支撑块(12)，所述底盘(13)的顶部固定连接有固定板(14)，所述固定板(14)的内部开设有滑槽(15)，所述滑槽(15)的内部固定连接有阻尼弹簧(16)，所述阻尼弹簧(16)的顶端固定连接有减震板(17)，所述减震板(17)的外部与滑槽(15)的内部滑动连接。

2.根据权利要求1所述的提取火麻仁的亚麻酸的制备设备，其特征在于：所述清理循环机构(2)包括固定块(201)，所述提取罐(1)的内部固定连接有固定块(201)，所述固定块(201)的底部固定连接有齿条(202)，所述固定块(201)的一侧固定连接有支撑板(203)，所述支撑板(203)的一侧固定连接有滑轨(204)，所述滑轨(204)的外壁滑动连接有第一电机支架(205)。

3.根据权利要求2所述的提取火麻仁的亚麻酸的制备设备，其特征在于：所述第一电机支架(205)的一侧固定连接有第一电机(206)，所述第一电机(206)的输出轴通过联轴器固定连接有第一电机轴(207)，所述第一电机轴(207)的一端固定连接有齿轮(208)，所述齿轮(208)与齿条(202)相互啮合。

4.根据权利要求3所述的提取火麻仁的亚麻酸的制备设备，其特征在于：所述第一电机支架(205)的一端固定连接有连接杆(209)，所述连接杆(209)的底部固定连接有推板(210)，所述推板(210)的底部与滤板(6)的顶部贴合。

5.根据权利要求3所述的提取火麻仁的亚麻酸的制备设备，其特征在于：所述提取罐(1)的一侧固定连接有抽料管(211)，所述抽料管(211)的外壁固定连接有泵体(212)，所述抽料管(211)的另一端与提取罐(1)的一侧固定连接，所述提取罐(1)的内部固定连接有卡板(213)，所述卡板(213)的顶部与滤板(6)的底部贴合。

6.根据权利要求1所述的提取火麻仁的亚麻酸的制备设备，其特征在于：所述提取罐(1)的一侧活动连接有门板(214)，所述门板(214)的一侧固定连接有第一把手(215)，所述提取罐(1)的一侧设置有预留槽，所述预留槽的内部设置有密封圈(216)，所述密封圈(216)用于配合门板(214)形成密封。

7.根据权利要求1所述的提取火麻仁的亚麻酸的制备设备，其特征在于：所述搅拌机构(3)包括第二电机支架(301)，所述提取罐(1)的顶部固定连接有第二电机支架(301)，所述第二电机支架(301)的内侧固定连接有第二电机(302)，所述第二电机(302)的输出轴通过联轴器固定连接有第二电机轴(303)，所述第二电机轴(303)的外壁固定连接有搅拌叶(304)。

8.根据权利要求1?7任一项所述的提取火麻仁的亚麻酸的制备设备的制备方法，其特征在于，包括以下步骤：

步骤S1、将通过第二把手(5)打开盖板(4)，然后将破碎好后的火麻仁颗粒与水一同加入进提取罐(1)中，火麻仁颗粒会掉落至滤板(6)上，然后需要对火麻仁颗粒与提取液搅拌，使火麻仁中的亚麻酸更有效的溶入提取液中；

步骤S2、启动第二电机(302)，使第二电机(302)开始转动，第二电机(302)带动第二电机轴(303)开始转动，第二电机轴(303)带动搅拌叶(304)开始转动，从而使搅拌叶(304)对火麻仁颗粒与水搅拌，从而完成搅拌工作；

步骤S3、在搅拌时，提取罐(1)会产生震动，在震动时，通过阻尼弹簧(16)的作用，使减震板(17)在滑槽(15)中移动，对提取罐(1)减震，通过搅拌使火麻仁颗粒中的亚麻酸溶入进水中；

步骤S4、启动水泵(8)，水泵(8)通过抽水管(7)，将含有亚麻酸的水排至提取箱(9)中，在排水时，通过滤板(6)的过滤，可以将火麻仁颗粒阻挡在滤板(6)上，此时需要对火麻仁颗粒循环提取，将火麻仁中的亚麻酸提取干净，通过滤板(6)的倾斜，使火麻仁颗粒滚落到有抽料管(211)的一侧；

步骤S5、启动第一电机(206)，使第一电机(206)开始转动，第一电机(206)带动第一电机轴(207)开始转动，第一电机轴(207)带动齿轮(208)开始转动，齿轮(208)通过固定块(201)上的齿条(202)，带动齿轮(208)开始移动，齿轮(208)带动连接杆(209)开始移动，连接杆(209)带动推板(210)开始移动，推板(210)通过第一电机支架(205)在滑轨(204)上的滑动，可以使推板(210)移动的更为平稳平顺，从而使推板(210)将滤板(6)上的火麻仁颗粒推到抽料管(211)处；

步骤S6、启动泵体(212)，泵体(212)通过抽料管(211)将滤板(6)上的火麻仁抽取，再通过抽料管(211)重新排至提取罐(1)内；

步骤S7、加入配比好的水，通过搅拌机构(3)搅拌，对火麻仁进行循环提取，并将得到的混合液通过抽水管(7)也排至提取箱(9)中，从而完成循环提取工作；

步骤S8、通过提取箱(9)的提取，将水与亚麻酸分离，得到亚麻酸；

步骤S9、启动抽料泵(11)，抽料泵(11)通过出料管(10)，将提取箱(9)中的亚麻酸出料，从而完成制备工作。



技术领域

本发明涉及提取火麻仁的亚麻酸技术领域，具体为一种提取火麻仁的亚麻酸的制备工艺及其方法。



背景技术

亚麻酸是一种多不饱和脂肪酸，属于ω?3系列脂肪酸。亚麻酸是人体必需的脂肪酸之一，但人体自身不能合成，必须从食物中摄取。火麻仁是获取亚麻酸的一种天然来源。

专利号为CN218306295U的一种用于制备灵芝多糖超声提取设备,属于美容化妆品生产设备技术领域，该设备包括箱体、隔离筛网、喷水管、加压泵以及超声提取器,加入灵芝粉和水进行超声提取时,启动加压泵,通过喷水管,用常温或者低温水向隔离筛网上的灵芝粉的进行冲喷,使堆积在底部的灵芝粉向上移动，多次冲喷后,可以减缓灵芝粉堆积带来的对超声提取的负面效果,同时常温水或低温水的冲喷,可以减缓超声提取的热效应对灵芝多糖造成的降解影响。该提取设备解决了容易造成提取不充分的问题。

上述发明专利虽然解决了容易造成提取不充分的问题，但是，该专利不具备将滤板上提取完亚麻酸的火麻仁颗粒进行清理的功能，不具备便于将滤板拆卸下来进行清洗的功能，不具备将火麻仁颗粒循环再提取的功能，在使用过程中，如果无法及时的将提取完的火麻仁废料清理出，会导致人工清理较为麻烦，会影响该制备设备继续提取下一批的亚麻酸的情况出现，让该制备设备的工作效率较差，如果不便于将滤板拆卸下来清洗，可能会导致需要专业人士来进行拆卸的情况出现，让设备的便利性较差，如果将火麻仁中的亚麻酸浸泡提取时，火麻仁中的亚麻酸不一定能全被提取出来，如果无法循环提取，会导致火麻仁中的亚麻酸不能被完全提取出来，从而使产量较低，造成资源浪费的情况出现，使该设备的使用效果较差，且不具备将火麻仁颗粒与提取液充分混合的功能，在使用过程中，如果无法对提取液与火麻仁颗粒进行搅拌，会导致火麻仁颗粒与提取液接触不均匀，使得亚麻酸不能有效的从火麻仁中溶出的情况出现，从而降低了提取的效率与产量。



发明内容

本发明提出一种提取火麻仁的亚麻酸的制备工艺及其方法，解决了相关技术中的一种提取火麻仁的亚麻酸的制备工艺及其方法问题。

本发明的技术方案如下：一种提取火麻仁的亚麻酸的制备工艺及其方法，包括提取罐与底盘，所述提取罐的内部设置有清理循环机构，所述提取罐的顶部设置有搅拌机构，所述提取罐的顶部活动连接有盖板，所述盖板的顶部固定连接有第二把手，所述提取罐的内部活动连接有滤板，所述提取罐的底部固定连接有抽水管，所述抽水管的外壁固定连接有水泵，所述抽水管的顶端固定连接有提取箱，所述提取箱的一侧固定连接有出料管，所述出料管的外壁固定连接有抽料泵，所述提取罐的两侧均固定连接有支撑块，所述底盘的顶部固定连接有固定板，所述固定板的内部开设有滑槽，所述滑槽的内部固定连接有阻尼弹簧，所述阻尼弹簧的顶端固定连接有减震板，所述减震板的外部与滑槽的内部滑动连接。

进一步地，所述清理循环机构包括固定块，所述提取罐的内部固定连接有固定块，所述固定块的底部固定连接有齿条，所述固定块的一侧固定连接有支撑板，所述支撑板的一侧固定连接有滑轨，所述滑轨的外壁滑动连接有第一电机支架。

进一步地，所述第一电机支架的一侧固定连接有第一电机，所述第一电机的输出轴通过联轴器固定连接有第一电机轴，所述第一电机轴的一端固定连接有齿轮，所述齿轮与齿条相互啮合。

进一步地，所述第一电机支架的一端固定连接有连接杆，所述连接杆的底部固定连接有推板，所述推板的底部与滤板的顶部贴合。

进一步地，所述提取罐的一侧固定连接有抽料管，所述抽料管的外壁固定连接有泵体，所述抽料管的另一端与提取罐的一侧固定连接，所述提取罐的内部固定连接有卡板，所述卡板的顶部与滤板的底部贴合。

进一步地，所述提取罐的一侧活动连接有门板，所述门板的一侧固定连接有第一把手，所述提取罐的一侧设置有预留槽，所述预留槽的内部设置有密封圈，所述密封圈用于配合门板形成密封。

进一步地，所述搅拌机构包括第二电机支架，所述提取罐的顶部固定连接有第二电机支架，所述第二电机支架的内侧固定连接有第二电机，所述第二电机的输出轴通过联轴器固定连接有第二电机轴，所述第二电机轴的外壁固定连接有搅拌叶。

一种提取火麻仁的亚麻酸的制备设备的制备方法，包括以下步骤：

步骤S1、将通过第二把手打开盖板，然后将破碎好后的火麻仁颗粒与水一同加入进提取罐中，火麻仁颗粒会掉落至滤板上，然后需要对火麻仁颗粒与提取液搅拌，使火麻仁中的亚麻酸更有效的溶入提取液中；

步骤S2、启动第二电机，使第二电机开始转动，第二电机带动第二电机轴开始转动，第二电机轴带动搅拌叶开始转动，从而使搅拌叶对火麻仁颗粒与水搅拌，从而完成搅拌工作；

步骤S3、在搅拌时，提取罐会产生震动，在震动时，通过阻尼弹簧的作用，使减震板在滑槽中移动，对提取罐减震，通过搅拌使火麻仁颗粒中的亚麻酸溶入进水中；

步骤S4、启动水泵，水泵通过抽水管，将含有亚麻酸的水排至提取箱中，在排水时，通过滤板的过滤，可以将火麻仁颗粒阻挡在滤板上，此时需要对火麻仁颗粒循环提取，将火麻仁中的亚麻酸提取干净，通过滤板的倾斜，使火麻仁颗粒滚落到有抽料管的一侧；

步骤S5、启动第一电机，使第一电机开始转动，第一电机带动第一电机轴开始转动，第一电机轴带动齿轮开始转动，齿轮通过固定块上的齿条，带动齿轮开始移动，齿轮带动连接杆开始移动，连接杆带动推板开始移动，推板通过第一电机支架在滑轨上的滑动，可以使推板移动的更为平稳平顺，从而使推板将滤板上的火麻仁颗粒推到抽料管处；

步骤S6、启动泵体，泵体通过抽料管将滤板上的火麻仁抽取，再通过抽料管重新排至提取罐内；

步骤S7、加入配比好的水，通过搅拌机构搅拌，对火麻仁进行循环提取，并将得到的混合液通过抽水管也排至提取箱中，从而完成循环提取工作；

步骤S8、通过提取箱的提取，将水与亚麻酸分离，得到亚麻酸；

步骤S9、启动抽料泵，抽料泵通过出料管，将提取箱中的亚麻酸出料，从而完成制备工作。

本发明的工作原理及有益效果为：

1、本发明中通过清理拆卸机构的设置，可以达到对滤板上提取完亚麻酸的火麻仁废料进行清理与便于将滤板拆卸下来清洗以及循环提取的作用，在使用过程中，通过启动第一第一电机带动推板开始移动，再通过第一把手打开门板，从而使推板将滤板上的火麻仁颗粒整理到门板处，将废料清理，通过第一把手打开门板，将滤板从卡板上取下，将滤板从门板处抽出，从而将滤板拆卸，通过启动泵体，将提取过一边的火麻仁颗粒循环再提取，可以避免因为无法及时的将提取完的火麻仁废料清理出，会导致人工清理较为麻烦，会影响该制备设备继续提取下一批的亚麻酸，从而降低该设备的工作效率的情况出现，保证了该制备设备的工作效率，也避免了因为不便于将滤板拆卸下来清洗，可能会导致需要专业人士来进行拆卸的情况出现，保证了滤板拆卸时的便利性，也避免了因为无法循环提取而导致火麻仁中的亚麻酸不能被完全提取出来，从而使产量较低，造成资源浪费的情况出现，保证了该设备的产量。

2、本发明中通过搅拌机构的设置，可以达到对火麻仁颗粒与提取液进行搅拌的作用，在使用过程中，通过启动第二电机带动搅拌叶对提取液与火麻仁颗粒搅拌，可以避免因为无法对提取液与火麻仁颗粒进行搅拌，会导致火麻仁颗粒与提取液接触不均匀，使得亚麻酸不能有效的从火麻仁中溶出的情况出现，，保证了该制备设备的效率与产量。



附图说明

下面结合附图和具体实施方式对本发明作进一步详细的说明。

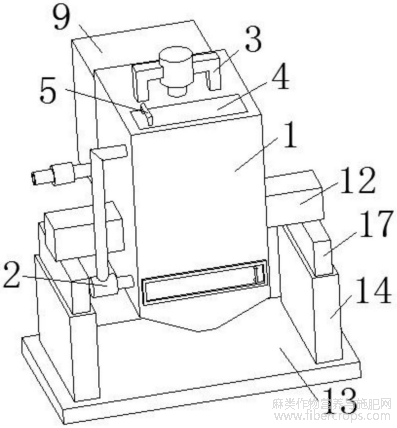

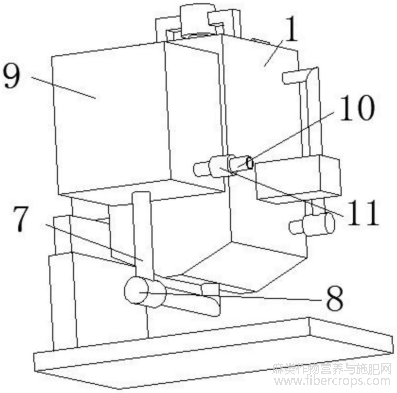

图1为本发明的立体结构示意图；



图1

图2为本发明的提取罐与提取箱连接结构示意图；



图2

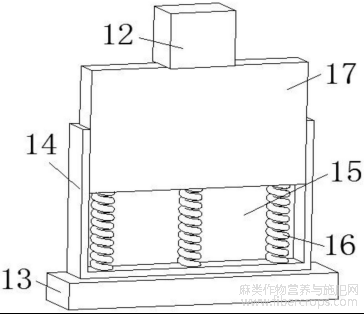

图3为本发明的阻尼弹簧与减震板连接结构示意图；



图3

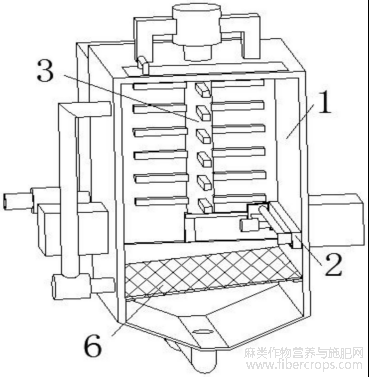

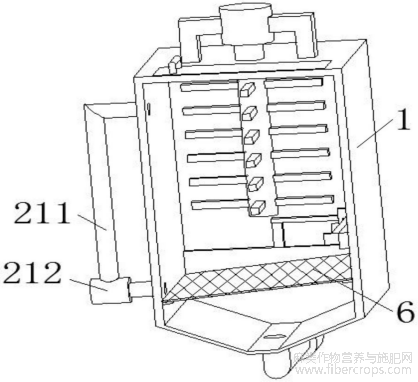

图4为本发明的提取罐与滤板连接结构示意图；



图4

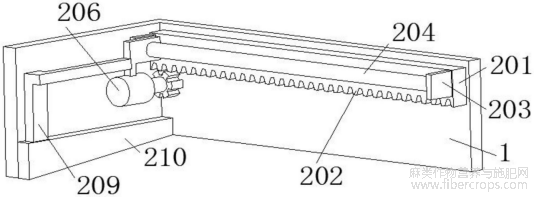

图5为本发明的清理循环机构结构示意图；



图5

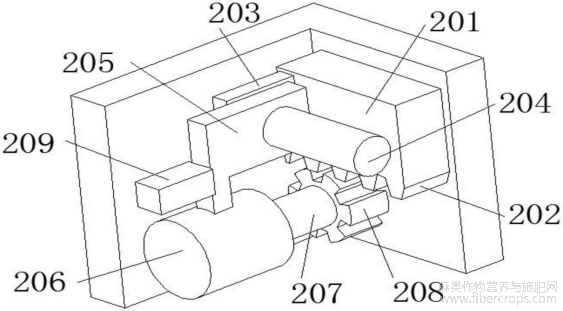

图6为本发明的滑轨与第一电机支架连接结构示意图；



图6

图7为本发明的抽料管与泵体连接结构示意图；



图7

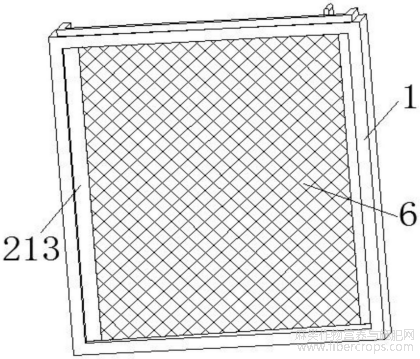

图8为本发明的卡板与滤板连接结构示意图；



图8

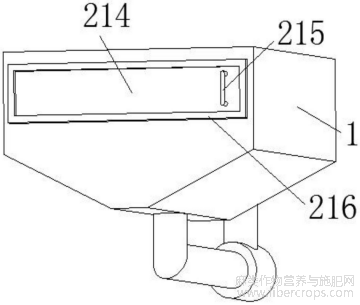

图9为本发明的门板与第一把手连接结构示意图；



图9

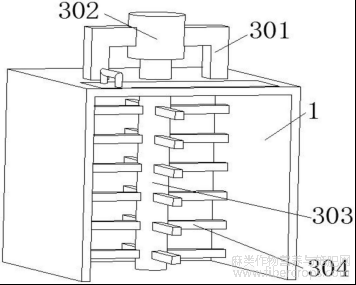

图10为本发明的搅拌机构结构示意图。



图10

图中：

1、提取罐；

2、清理循环机构；201、固定块；202、齿条；203、支撑板；204、滑轨；205、第一电机支架；206、第一电机；207、第一电机轴；208、齿轮；209、连接杆；210、推板；211、抽料管；212、泵体；213、卡板；214、门板；215、第一把手；216、密封圈；

3、搅拌机构；301、第二电机支架；302、第二电机；303、第二电机轴；304、搅拌叶；

4、盖板；5、第二把手；6、滤板；7、抽水管；8、水泵；9、提取箱；10、出料管；11、抽料泵；12、支撑块；13、底盘；14、固定板；15、滑槽；16、阻尼弹簧；17、减震板。



具体实施方式

下面将结合本发明实施例，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都涉及本发明保护的范围。

实施例1

如图1、图2、图3和图4所示，一种提取火麻仁的亚麻酸的制备工艺及其方法，包括提取罐1与底盘13，提取罐1的内部设置有清理循环机构2，提取罐1的顶部设置有搅拌机构3，提取罐1的顶部活动连接有盖板4，盖板4的顶部固定连接有第二把手5，提取罐1的内部活动连接有滤板6，提取罐1的底部固定连接有抽水管7，抽水管7的外壁固定连接有水泵8，抽水管7的顶端固定连接有提取箱9，提取箱9的一侧固定连接有出料管10，出料管10的外壁固定连接有抽料泵11，提取罐1的两侧均固定连接有支撑块12，底盘13的顶部固定连接有固定板14，固定板14的内部开设有滑槽15，滑槽15的内部固定连接有阻尼弹簧16，阻尼弹簧16的顶端固定连接有减震板17，减震板17的外部与滑槽15的内部滑动连接。

本实施例中，当需要用到该制备设备来制备含有亚麻酸的提取混合液时，首先需要将通过第二把手5打开盖板4，然后将破碎好后的火麻仁颗粒与水一同加入进提取罐1中，火麻仁颗粒会掉落至滤板6上，然后需要对火麻仁颗粒与提取液搅拌，使火麻仁中的亚麻酸更有效的溶入提取液中，通过设置的搅拌机构3来进行搅拌，在搅拌时，提取罐1会产生震动，在震动时，通过阻尼弹簧16的作用，使减震板17在滑槽15中移动，对提取罐1减震，通过搅拌使火麻仁颗粒中的亚麻酸溶入进水中，然后启动水泵8，水泵8通过抽水管7，将含有亚麻酸的水排至提取箱9中，在排水时，通过滤板6的过滤，可以将火麻仁颗粒阻挡在滤板6上，此时需要对火麻仁颗粒循环提取，将火麻仁中的亚麻酸提取干净，通过设置的清理循环机构2来对火麻仁颗粒循环提取，然后通过提取箱9的提取，将水与亚麻酸分离，得到亚麻酸，然后启动抽料泵11，抽料泵11通过出料管10，将提取箱9中的亚麻酸出料，从而完成制备工作，制备好后，此时需要对滤板6上的火麻仁废料进行清理，通过设置的清理循环机构2来对火麻仁废料清理出提取罐1内，当滤板6经过长时间的使用后，此时需要对滤板6拆卸清洗，通过设置的清理循环机构2来将滤板6拆卸下来并清洗，从而完成工作。

实施例2

如图1、图4、图5、图6、图7、图8和图9所示，基于与上述实施例1相同的构思，本实施例还提出了清理循环机构2，清理循环机构2包括固定块201，提取罐1的内部固定连接有固定块201，固定块201的底部固定连接有齿条202，固定块201的一侧固定连接有支撑板203，支撑板203的一侧固定连接有滑轨204，滑轨204的外壁滑动连接有第一电机支架205，第一电机支架205的一侧固定连接有第一电机206，第一电机206的输出轴通过联轴器固定连接有第一电机轴207，第一电机轴207的一端固定连接有齿轮208，齿轮208与齿条202相互啮合，第一电机支架205的一端固定连接有连接杆209，连接杆209的底部固定连接有推板210，推板210的底部与滤板6的顶部贴合，提取罐1的一侧固定连接有抽料管211，抽料管211的外壁固定连接有泵体212，抽料管211的另一端与提取罐1的一侧固定连接，提取罐1的内部固定连接有卡板213，卡板213的顶部与滤板6的底部贴合，提取罐1的一侧活动连接有门板214，门板214的一侧固定连接有第一把手215，提取罐1的一侧设置有预留槽，预留槽的内部设置有密封圈216，密封圈216用于配合门板214形成密封。

本实施例中，当需要对火麻仁颗粒循环提取，将火麻仁中的亚麻酸提取干净时，通过滤板6的倾斜，使火麻仁颗粒滚落到有抽料管211的一侧，此时启动第一电机206，使第一电机206开始转动，第一电机206带动第一电机轴207开始转动，第一电机轴207带动齿轮208开始转动，齿轮208通过固定块201上的齿条202，带动齿轮208开始移动，齿轮208带动连接杆209开始移动，连接杆209带动推板210开始移动，推板210通过第一电机支架205在滑轨204上的滑动，可以使推板210移动的更为平稳平顺，从而使推板210将滤板6上的火麻仁颗粒推到抽料管211处，然后启动泵体212，泵体212通过抽料管211将滤板6上的火麻仁抽取，再通过抽料管211重新排至提取罐1内，然后加入配比好的水，通过搅拌机构3搅拌，对火麻仁进行循环提取，然后将得到的混合液通过抽水管7也排至提取箱9中，从而完成循环提取工作，在制备好后，此时需要对滤板6上的火麻仁废料进行清理，通过启动第一电机206带动推板210移动，使推板210将滤板6上的火麻仁废料推至门板214处，然后通过第一把手215打开门板214，密封圈216可以保证门板214处不会漏气，打开门板214后，将推到门板214处的火麻仁废料处理即可，从而完成清理工作，当滤板6经过长时间的使用后，此时需要对滤板6拆卸清洗，此时通过第一把手215打开门板214，然后将滤板6从卡板213上抽出，从而将滤板

6从提取罐1内部取出，然后即可对滤板6进行清洗，从而完成拆卸清洗工作。

如图1、图3和图10所示，基于与上述实施例1相同的构思，本实施例还提出了搅拌机构3，搅拌机构3包括第二电机支架301，提取罐1的顶部固定连接有第二电机支架301，第二电机支架301的内侧固定连接有第二电机302，第二电机302的输出轴通过联轴器固定连接有第二电机轴303，第二电机轴303的外壁固定连接有搅拌叶304。

本实施例中，当需要对火麻仁颗粒与提取液搅拌，使火麻仁中的亚麻酸更有效的溶入提取液中时，此时启动第二电机302，使第二电机302开始转动，第二电机302带动第二电机轴303开始转动，第二电机轴303带动搅拌叶304开始转动，从而使搅拌叶304对火麻仁颗粒与提取液搅拌，从而完成搅拌工作。

实施例3

如图1?10所示，一种提取火麻仁的亚麻酸的制备设备的制备方法，包括以下步骤：

步骤S1、将通过第二把手5打开盖板4，然后将破碎好后的火麻仁颗粒与水一同加入进提取罐1中，火麻仁颗粒会掉落至滤板6上，然后需要对火麻仁颗粒与提取液搅拌，使火麻仁中的亚麻酸更有效的溶入提取液中；

步骤S2、启动第二电机302，使第二电机302开始转动，第二电机302带动第二电机轴303开始转动，第二电机轴303带动搅拌叶304开始转动，从而使搅拌叶304对火麻仁颗粒与水搅拌，从而完成搅拌工作；

步骤S3、在搅拌时，提取罐1会产生震动，在震动时，通过阻尼弹簧16的作用，使减震板17在滑槽15中移动，对提取罐1减震，通过搅拌使火麻仁颗粒中的亚麻酸溶入进水中；

步骤S4、启动水泵8，水泵8通过抽水管7，将含有亚麻酸的水排至提取箱9中，在排水时，通过滤板6的过滤，可以将火麻仁颗粒阻挡在滤板6上，此时需要对火麻仁颗粒循环提取，将火麻仁中的亚麻酸提取干净，通过滤板6的倾斜，使火麻仁颗粒滚落到有抽料管211的一侧；

步骤S5、启动第一电机206，使第一电机206开始转动，第一电机206带动第一电机轴207开始转动，第一电机轴207带动齿轮208开始转动，齿轮208通过固定块201上的齿条202，带动齿轮208开始移动，齿轮208带动连接杆209开始移动，连接杆209带动推板210开始移动，推板210通过第一电机支架205在滑轨204上的滑动，可以使推板210移动的更为平稳平顺，从而使推板210将滤板6上的火麻仁颗粒推到抽料管211处；

步骤S6、启动泵体212，泵体212通过抽料管211将滤板6上的火麻仁抽取，再通过抽料管211重新排至提取罐1内；

步骤S7、加入配比好的水，通过搅拌机构3搅拌，对火麻仁进行循环提取，并将得到的混合液通过抽水管7也排至提取箱9中，从而完成循环提取工作；

步骤S8、通过提取箱9的提取，将水与亚麻酸分离，得到亚麻酸；

步骤S9、启动抽料泵11，抽料泵11通过出料管10，将提取箱9中的亚麻酸出料，从而完成制备工作。

以上仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。



文章摘自国家发明专利，一种提取火麻仁的亚麻酸的制备工艺及其方法，发明人：丁克林，李志恒，马省委，申请号：202411588673.3，申请日：2024.11.08
